Un osciloscopio USB para PC prescinde de los elementos más voluminosos y costosos de un instrumento tradicional, la pantalla dedicada, los mandos giratorios del panel frontal y la fuente de alimentación interna, para concentrar la inversión en el frontal de adquisición analógico-digital (ADC). Al conectarse mediante cable USB a un ordenador o portátil, delega el procesado de señal, el almacenamiento masivo de curvas y la visualización en la pantalla de tu equipo, convirtiéndose en la opción más compacta y accesible para el banco de electrónica.
¿Cuál es el mejor osciloscopio para PC? Comparativa 2026
Al evaluar qué osciloscopio para PC comprar, entran en juego factores críticos que van más allá del ancho de banda: la frecuencia de muestreo en tiempo real, la existencia o no de aislamiento galvánico en el puerto USB y, sobre todo, la estabilidad y funciones de su software para ordenador. Esta tabla compara los modelos más contrastados del mercado clasificados por sus prestaciones técnicas reales:
| Modelo exacto | Ancho de banda | Canales | Muestreo máx. | Memoria buffer | Aislamiento USB | Punto fuerte y software | Oferta |
|---|---|---|---|---|---|---|---|
| 10 MHz | 2 analógicos + Generador AWG | 100 MSa/s | 8 Kpts (hasta 100 MS en streaming) | No (masa compartida con PC) | Software PicoScope 7 gratuito para Windows/Mac/Linux con más de 20 decodificadores serie | VER MEJOR PRECIO | |
| 25 MHz | 2 analógicos + Entrada Trigger | 100 MSa/s | 5 Kpts | Sí: aislamiento galvánico de hasta 400 Vpk | Protege la placa base del PC frente a bucles de masa y sobretensiones accidentales | VER MEJOR PRECIO | |
| 20 MHz | 2 analógicos | 48 MSa/s | 1 Mpts (streaming) | No (masa común al blindaje USB) | Carcasa de aluminio, gran comunidad open source y soporte para OpenHantek6022 | VER MEJOR PRECIO | |
| 20 MHz | 2 analógicos + 16 canales lógicos | 48 MSa/s (analógico) / 24 MHz (digital) | 1 Mpts | No (masa común al blindaje USB) | Combina osciloscopio analógico y analizador lógico de 16 canales compatible con PulseView/sigrok | VER MEJOR PRECIO | |
| 70 MHz | 4 analógicos | 1 GSa/s | 64 Kpts | No (masa común al blindaje USB) | 4 canales simultáneos y velocidad suficiente para decodificar bus CAN y sensores rápidos | VER MEJOR PRECIO | |
| 100 kHz | 8 analógicos + Generador programable | 2,4 MSa/s | 4 Kpts | No (masa común al blindaje USB) | Especializado en monitorización de 8 señales simultáneas en electromecánica y sensores lentos | VER MEJOR PRECIO |
- Incluye licencia completa del software profesional PicoScope 7 para Windows, macOS y Linux.
- Decodificación gratuita de más de 30 protocolos serie (I2C, SPI, UART, CAN, LIN, FlexRay, I2S, USB).
- Generador de funciones y ondas arbitrarias (AWG) integrado y analizador de espectro FFT avanzado.
- Aislamiento galvánico real entre la etapa de medida BNC y el puerto USB del ordenador.
- Protege la placa base del portátil frente a bucles de masa accidentales en el laboratorio.
- 25 MHz de ancho de banda, 100 MSa/s de muestreo y canal dedicado de disparo externo (EXT).
- 2 canales analógicos con 20 MHz de ancho de banda y muestreo de 48 MSa/s alimentado por USB.
- Chasis de aluminio anodizado compacto y portátil, compatible con OpenHantek, PulseView y HScope (Android OTG).
- Ideal para iniciación, prácticas de electrónica analógica, audio y diagnóstico básico.
Peligro eléctrico de la masa USB: cómo evitar quemar los puertos o la placa base de tu ordenador
En casi todos los osciloscopios USB convencionales (Hantek 6022BE/BL, 6074BE o PicoScope 2204A), el anillo metálico exterior del conector BNC está unido directamente al hilo de masa (GND) del cable USB y, en consecuencia, al chasis y circuito impreso de tu ordenador. Si utilizas un PC de sobremesa (cuya fuente une la masa con la tierra de red eléctrica PE del edificio) o un portátil conectado a su cargador de pared con toma de tierra, y enganchas la pinza de masa de la sonda a un punto del circuito que tenga potencial respecto a tierra, provocarás un cortocircuito directo que destruirá el puerto USB o la placa base de tu ordenador al instante.
Tres medidas de protección obligatorias: (1) Trabaja siempre con un ordenador portátil alimentado exclusivamente por su batería interna (desconectando el cargador de la corriente); (2) utiliza un modelo con aislamiento galvánico de fábrica como el Owon VDS1022I; o (3) intercala un módulo aislador USB industrial (basado en chip ADuM3160 o ADuM4160) entre el puerto del ordenador y el osciloscopio.
Análisis técnico de los modelos de osciloscopio USB más recomendados
Cada fabricante ha enfocado el concepto del osciloscopio digital para PC desde una perspectiva distinta. A continuación desglosamos qué aporta cada opción en función del perfil de uso:
1. Hantek 6022BE y 6022BL: los módulos más asequibles para iniciación y electrónica digital
El Hantek 6022BE se ha consolidado como el equipo de entrada más popular entre aficionados a la electrónica y estudiantes. Con dos canales de 20 MHz, una frecuencia de muestreo de 48 MSa/s y una carcasa sólida de aluminio anodizado, ofrece suficiente solvencia para comprobar osciladores de cristal de cuarzo de hasta 4 MHz, señales de audio y tensiones continuas.

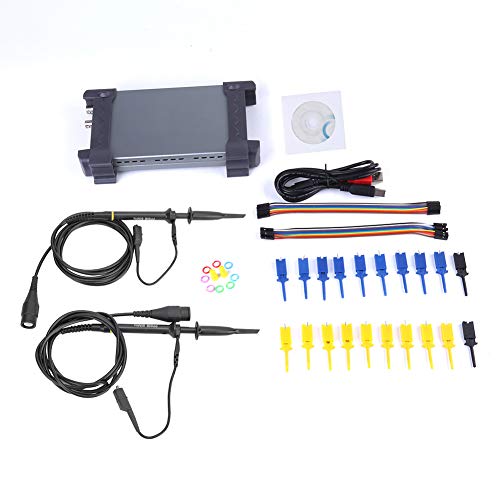

Por su parte, la variante Hantek 6022BL integra un microcontrolador Cypress FX2LP que habilita 16 canales lógicos digitales adicionales. Esto permite conectar cables dupont a circuitos digitales y utilizar el programa libre PulseView / sigrok para decodificar protocolos como buses I2C y SPI o puertos serie UART con un detalle asombroso para su precio. Consulta nuestro catálogo general de osciloscopios Hantek para más detalles de esta gama.
2. PicoScope 2204A: el estándar de referencia en software profesional para PC y Mac
En el terreno del osciloscopio para ordenador, la calidad del hardware es solo el 20% del instrumento: el 80% restante reside en el software que procesa las muestras en pantalla. En este apartado, la compañía británica Pico Technology no tiene rival con el PicoScope 2204A.
A diferencia de los programas toscos de otros fabricantes económicos, el software PicoScope 7 (disponible para Windows, macOS y Linux) ofrece una interfaz limpia y fluida, análisis espectral FFT de alta resolución, generador de funciones arbitrarias (AWG) integrado, máscaras de comprobación pasa/no-pasa y decodificación de más de 30 protocolos de comunicación digital sin coste de licencias. Además, cuenta con un búfer de captura que graba en segundo plano las últimas 10.000 formas de onda para que puedas retroceder en el tiempo y localizar anomalías fugaces que escaparon al disparo.

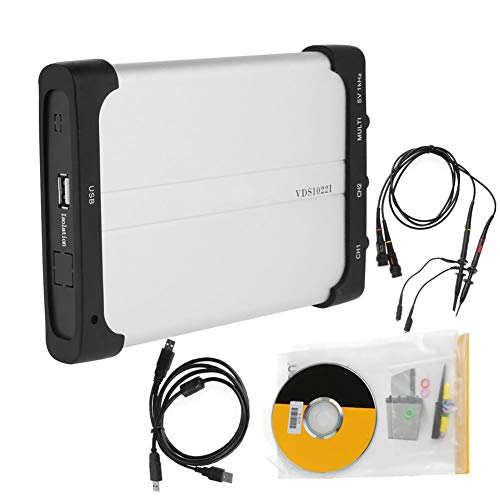

3. Owon VDS1022I: máxima protección con aislamiento galvánico de fábrica
La letra «I» en el Owon VDS1022I marca la gran diferencia técnica frente a toda su competencia: incorpora transformadores optoelectrónicos y de acoplamiento magnético que aíslan las líneas de datos y de alimentación USB hasta 400 Vpk. Esto significa que la masa de las sondas no tiene ninguna continuidad eléctrica con el conector USB de tu ordenador.
Si acostumbras a trabajar desde un PC de sobremesa conectado a tierra o necesitas verificar fuentes conmutadas primarias, etapas de potencia o cargadores de baterías donde conectar la masa de una sonda común provocaría un chispazo fatal para el ordenador, este modelo del catálogo de Owon es la inversión más inteligente en seguridad de laboratorio.
4. Hantek 6074BE y 1008C: alternativas multicanal para laboratorio y taller
Si dos canales analógicos se te quedan cortos, el Hantek 6074BE amplía la capacidad a 4 canales con un ancho de banda de 70 MHz y 1 GSa/s de muestreo, lo que permite verificar la correlación de buses de datos y señales de control simultáneas. Para el entorno mecánico, el Hantek 1008C ofrece 8 canales a 100 kHz diseñados específicamente para medir encendido, inyección y sensores de motor siguiendo las pautas de nuestra guía sobre osciloscopios para automoción.
Software de osciloscopio para PC: programas oficiales y opciones libres
Una de las grandes ventajas de emplear un osciloscopio USB frente a un equipo tradicional es la flexibilidad del entorno de trabajo en el ordenador. Dependiendo del modelo elegido, dispones de varias opciones de software:
- PicoScope 7 (Pico Technology): La suite más completa y depurada del sector. Funciona de manera nativa en Windows (10 y 11), macOS (compatible con procesadores Apple Silicon e Intel) y distribuciones Linux (Ubuntu, Debian, Fedora). Ofrece decodificación automática de bus CAN, LIN, I2C, SPI, UART, I2S y USB 2.0 sin necesidad de adquirir módulos adicionales.
- OpenHantek6022 (Comunidad Open Source): Si adquieres un Hantek 6022BE, el software original suministrado en el mini-CD suele presentar retardos y cuelgues. El proyecto libre OpenHantek6022 (desarrollado en C++ y Qt) reescribe por completo los drivers y la interfaz gráfica, logrando una tasa de refresco ultrafluida de hasta 60 fps, cursores matemáticos interactivos y compatibilidad con Linux, macOS y Windows.
- Sigrok y PulseView: Estándar de facto para el análisis lógico y decodificación de protocolos. Compatible con el hardware del Hantek 6022BL, permite apilar decodificadores en cascada (por ejemplo, interpretar tramas UART y decodificar sobre ellas comandos AT o cadenas NMEA de GPS en tiempo real).
- ¿Se puede utilizar el PC como osciloscopio gratis con la tarjeta de sonido? Muchos usuarios se preguntan si un programa virtual que use la entrada de micrófono (Line-In) de la tarjeta de sonido puede sustituir a un osciloscopio real. La respuesta técnica es que solo sirve como curiosidad didáctica: la tarjeta de sonido filtra las frecuencias por debajo de 20 Hz (acoplamiento AC obligatorio, por lo que no puede medir voltajes continuos DC) y atenúa todo por encima de 20 kHz. Además, introducir una tensión superior a 1,5 V destruirá el chip de audio de tu placa base.
Ventajas y limitaciones del osciloscopio digital para PC
Ventajas del formato USB para ordenador
- Pantalla de gran tamaño: Visualiza formas de onda en monitores de 24, 27 o más pulgadas con resolución Full HD o 4K, permitiendo abrir múltiples ventanas, gráficos FFT y tablas de datos simultáneas.
- Almacenamiento y exportación directa: Guarda historiales ilimitados de capturas directamente en el disco duro de tu ordenador en formato
CSV, imágenes vectoriales o matrices para procesar en Python o MATLAB. - Portabilidad en el maletín del portátil: Un módulo USB ocupa el espacio de un disco duro externo y pesa menos de 300 gramos, evitando cargar con equipos de sobremesa pesados.
- Coste muy reducido: Al no pagar pantalla, ventiladores ni fuentes de alimentación de red, obtienes canales de adquisición analógica a partir de 60 €-70 €.
Limitaciones que debes tener en cuenta
- Control mediante ratón y teclado: Ajustar la base de tiempos o el nivel de disparo con clics de ratón resulta menos intuitivo y ágil que girar los mandos físicos de un osciloscopio digital de banco cuando tienes las manos ocupadas sosteniendo las sondas.
- Riesgo de bucle de masa: En modelos no aislados, un error en la conexión de la pinza de masa puede quemar la placa base del PC si está conectado a tierra.
- Tasa de actualización dependiente del bus USB: La velocidad de refresco de ondas en pantalla depende del tráfico del bus USB 2.0 (480 Mbps teóricos), por lo que la captura de transitorios ultrarrápidos aislados es menor que en un osciloscopio con memoria FPGA interna de alta velocidad.
Guías de medición y técnicas prácticas relacionadas
Profundiza en el uso de tu instrumento consultando cómo compensar y verificar la sonda del osciloscopio con la onda de calibración, cómo realizar análisis de armónicos y espectro FFT o cómo diagnosticar buses digitales en nuestra guía de depuración de protocolos I2C y SPI.
Preguntas frecuentes sobre osciloscopios USB y para PC
El precio de un osciloscopio USB para PC se sitúa entre los 60 € y los 250 € en la gama amateur e intermedia. Los modelos de iniciación más baratos como el Hantek 6022BE rondan los 65 €-80 €; los módulos con aislamiento galvánico de seguridad (Owon VDS1022I) se sitúan entre los 110 € y 135 €; y los equipos con software profesional de laboratorio como el PicoScope 2204A oscilan entre 150 € y 190 €. Para quien busca 4 canales a 70 MHz (Hantek 6074BE), la inversión se sitúa en torno a los 220 €-260 €. Frente a los 350 €-500 € que cuesta un osciloscopio de sobremesa equivalente, el ahorro es superior al 50%.
Sí, de hecho es la configuración más recomendada por motivos de seguridad eléctrica. Cuando un ordenador portátil opera exclusivamente con su batería interna (sin el cargador enchufado a la toma de corriente), su masa eléctrica queda completamente flotante respecto a la tierra del edificio, lo que previene cortocircuitos catastróficos si tocas accidentalmente un punto con tensión distinta de cero con la pinza de masa.
Sí. La gama PicoScope de Pico Technology cuenta con instaladores nativos para macOS (Apple Silicon M1/M2/M3 e Intel) y distribuciones Linux con funcionalidad idéntica a la versión de Windows. Para los módulos Hantek 6022BE y 6022BL, el software de código abierto OpenHantek6022 y la suite PulseView/sigrok permiten utilizarlos a pleno rendimiento en Linux y Mac sin depender de emuladores ni máquinas virtuales.
El osciloscopio de banco cuenta con su propia pantalla LCD/TFT, procesador interno y botones físicos que permiten ajustar escala y nivel de disparo con una sola mano. A cambio, es más voluminoso y caro. El osciloscopio USB delega toda la visualización en el PC, permitiendo ver la señal en monitores grandes, almacenar registros continuos de horas en el disco duro y exportar datos con un clic, a cambio de depender siempre de tener un ordenador encendido al lado del circuito.
Sí, para la gran mayoría de proyectos con microcontroladores básicos. Siguiendo la regla de ingeniería del factor 5 (el ancho de banda debe ser al menos 5 veces superior a la frecuencia fundamental para capturar el tercer y quinto armónico de una onda cuadrada), un ancho de banda de 20 MHz permite medir con fidelidad señales cuadradas de hasta 4 MHz. Esto cubre sobradamente señales PWM de control de motores, buses I2C estándar (100 kHz y 400 kHz), puertos serie UART (115.200 baudios) y pulsos de reloj en placas como Arduino Uno y Nano.
