Antes de dar por buena cualquier medición en un circuito digital o analógico, conviene comprobar que la sonda pasiva del osciloscopio esté correctamente compensada en frecuencia. Una sonda desajustada actúa como un filtro que redondea los flancos de subida (subcompensación) o introduce picos artificiales en las esquinas de las ondas cuadradas (sobrecompensación), falseando tanto la amplitud medida como los tiempos de conmutación.
El ajuste lleva menos de un minuto: basta con situar el selector de la sonda en posición 10X, conectar la punta al terminal frontal de calibración del osciloscopio (que entrega una onda cuadrada patrón de 1 kHz y 3 Vpp o 5 Vpp) y girar suavemente el condensador variable (trimmer) con el destornillador aislado hasta que la meseta superior de la onda quede completamente plana y horizontal.
Importancia de la compensación en medidas con microcontroladores
La sonda no actúa como un simple cable conductor, sino como un circuito activo que interactúa directamente con el microcontrolador. La adaptación de impedancia entre el osciloscopio y el dispositivo bajo prueba resulta fundamental para obtener lecturas fiables, especialmente al trabajar con frecuencias de reloj elevadas en placas como Arduino o ESP32, o al capturar buses serie en osciloscopios PicoScope y de sobremesa.
Si esta relación eléctrica no se ajusta correctamente, la pantalla mostrará una forma de onda alterada que no representa la realidad física del pin. Muchos errores de depuración surgen al intentar corregir fallos inexistentes en el código cuando, en realidad, la distorsión visual proviene únicamente de una configuración deficiente en la herramienta de medida.
Diferencias clave entre los modos x1 y x10
El interruptor deslizante de la sonda modifica drásticamente cómo el instrumento carga el circuito. En la posición x1, la señal pasa directamente sin atenuación, pero la impedancia de entrada es baja y la capacidad parásita alta, lo que puede afectar el funcionamiento de pines digitales sensibles.
Por el contrario, el modo x10 atenúa la señal diez veces y añade una resistencia interna de 9 MΩ en serie. Esta configuración eleva la impedancia total a 10 MΩ y reduce significativamente la carga capacitiva sobre el componente que estás midiendo.

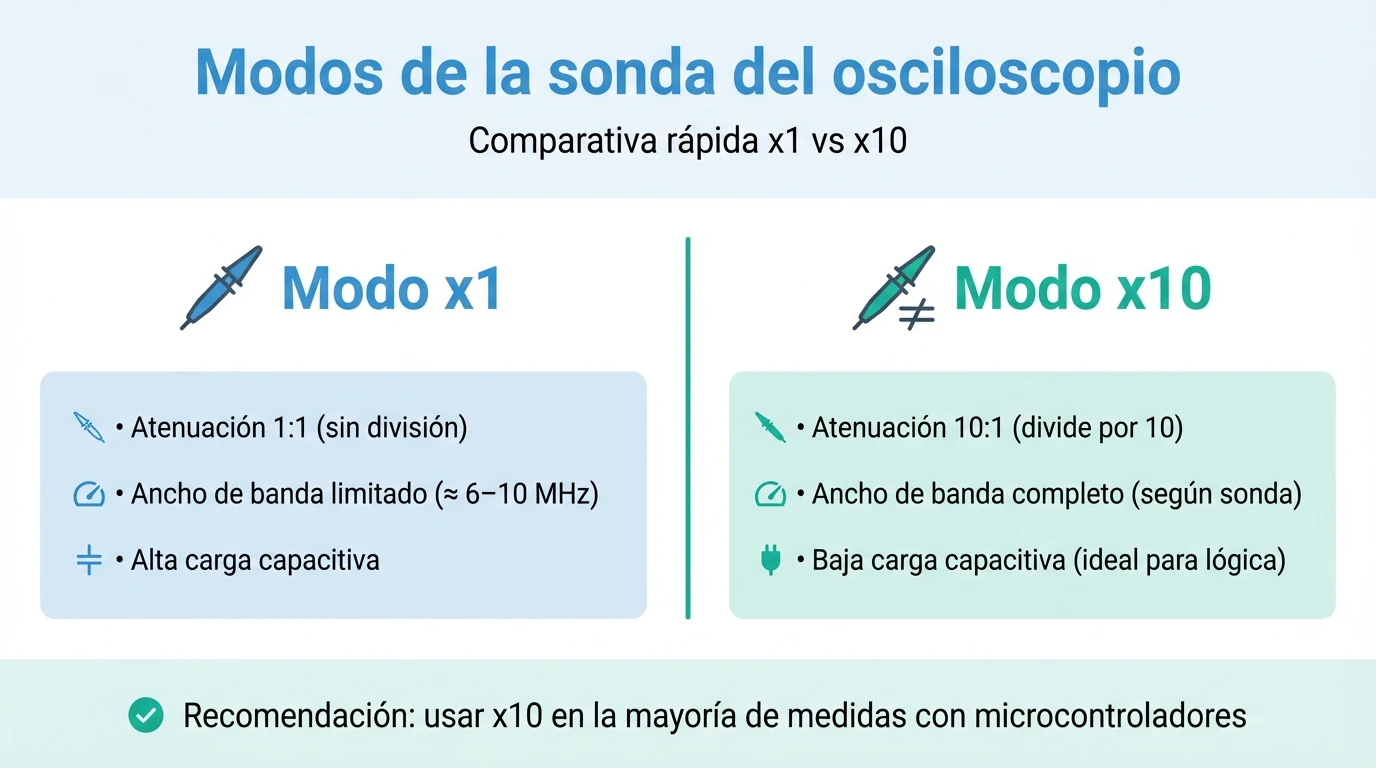

A continuación puedes ver una comparativa técnica rápida entre ambos modos:
| Parámetro | Modo x1 | Modo x10 |
|---|---|---|
| Atenuación | Sin atenuación (1:1) | Divide por 10 (10:1) |
| Ancho de banda | Limitado (aprox. 6-10 MHz) | Completo (según sonda) |
| Carga capacitiva | Alta (distorsiona señales rápidas) | Baja (ideal para lógica) |
Para la inmensa mayoría de aplicaciones generales y señales lógicas, x10 es el estándar recomendado, ya que garantiza una mayor fidelidad en frecuencias medias y altas sin alterar el comportamiento natural del circuito.
Efecto de la capacidad parásita en señales digitales
Todo conductor posee una capacidad parásita que, aunque pequeña, se comporta como un condensador conectado a tierra. Este fenómeno actúa como un filtro paso bajo no deseado que se opone a los cambios rápidos de tensión, afectando severamente a la integridad de las señales cuadradas típicas de la electrónica digital.
Cuando la capacidad es excesiva, los flancos de subida y bajada verticales se transforman en rampas suaves o curvas exponenciales. En consecuencia, las señales de alta frecuencia o pulsos muy breves pueden aparecer atenuados o deformados en pantalla, impidiendo ver si un protocolo de comunicación está cumpliendo realmente con los tiempos establecidos.

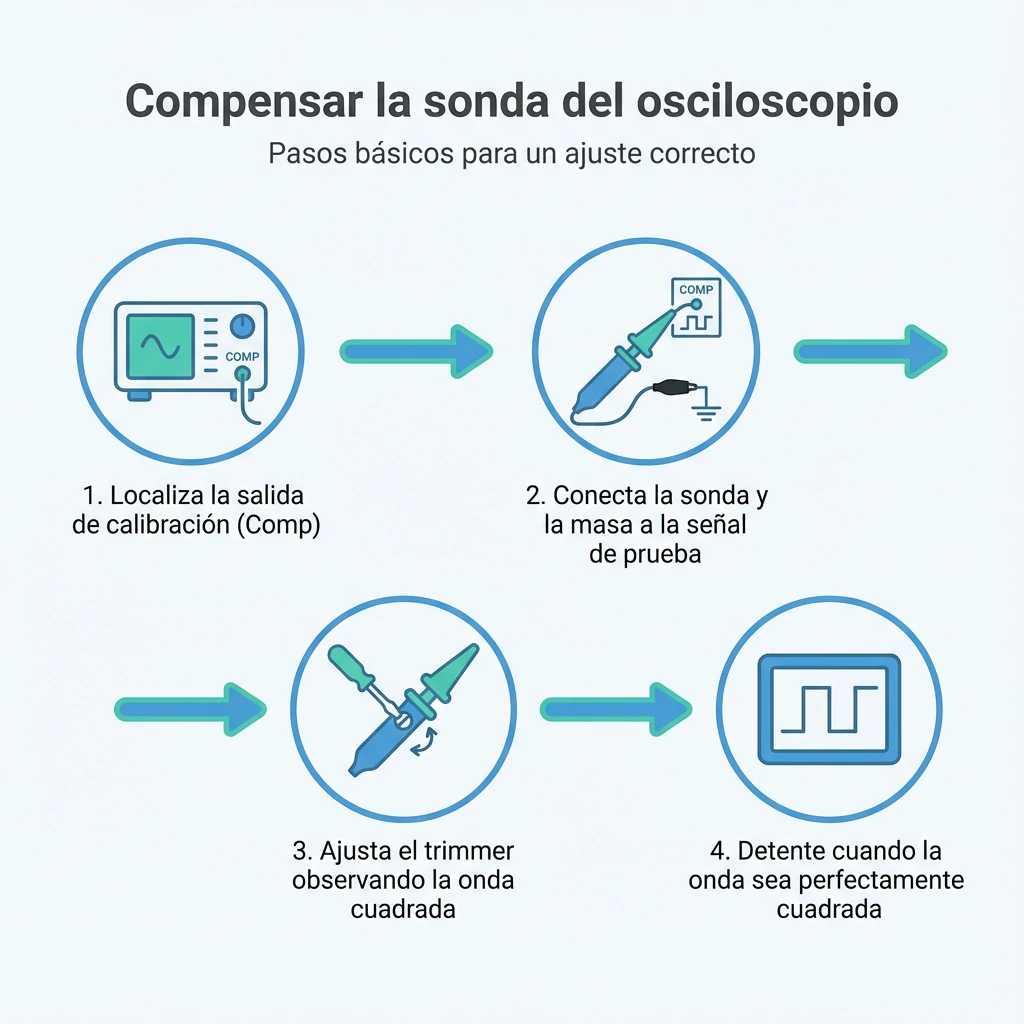

Cómo compensar y verificar la sonda paso a paso
Realizar el ajuste de la sonda es un procedimiento mecánico sencillo pero vital para sincronizar su respuesta con la entrada del osciloscopio. Necesitarás localizar la herramienta de ajuste incluida en el kit, habitualmente un destornillador de plástico o cerámica, diseñado para no interferir magnéticamente ni provocar cortocircuitos durante el proceso.
La mayoría de osciloscopios digitales o de banco disponen de unas patillas metálicas en el panel frontal etiquetadas como ‘Comp’ o con el símbolo de una onda cuadrada. Antes de conectar nada, asegúrate de identificar correctamente tanto la salida de señal como el terminal de tierra para realizar la operación con seguridad.
Conexión a la señal de referencia y ajuste del trimmer
Conecta la punta de la sonda al terminal de señal de prueba (generalmente una onda cuadrada de 1 kHz) y asegúrate de fijar la pinza de cocodrilo a la chapa de masa correspondiente. Una conexión de tierra firme es indispensable para que la referencia sea estable y el ajuste sea preciso.
Mientras observas la pantalla, introduce la herramienta en el tornillo de calibración (trimmer), situado normalmente en el cuerpo de la sonda o en el conector BNC. Gira el condensador variable muy suavemente; notarás que la geometría de la onda cambia con movimientos mínimos.
Tu objetivo es detenerte justo cuando la línea superior e inferior sean totalmente horizontales, logrando una representación fiel de la onda cuadrada sin distorsiones.

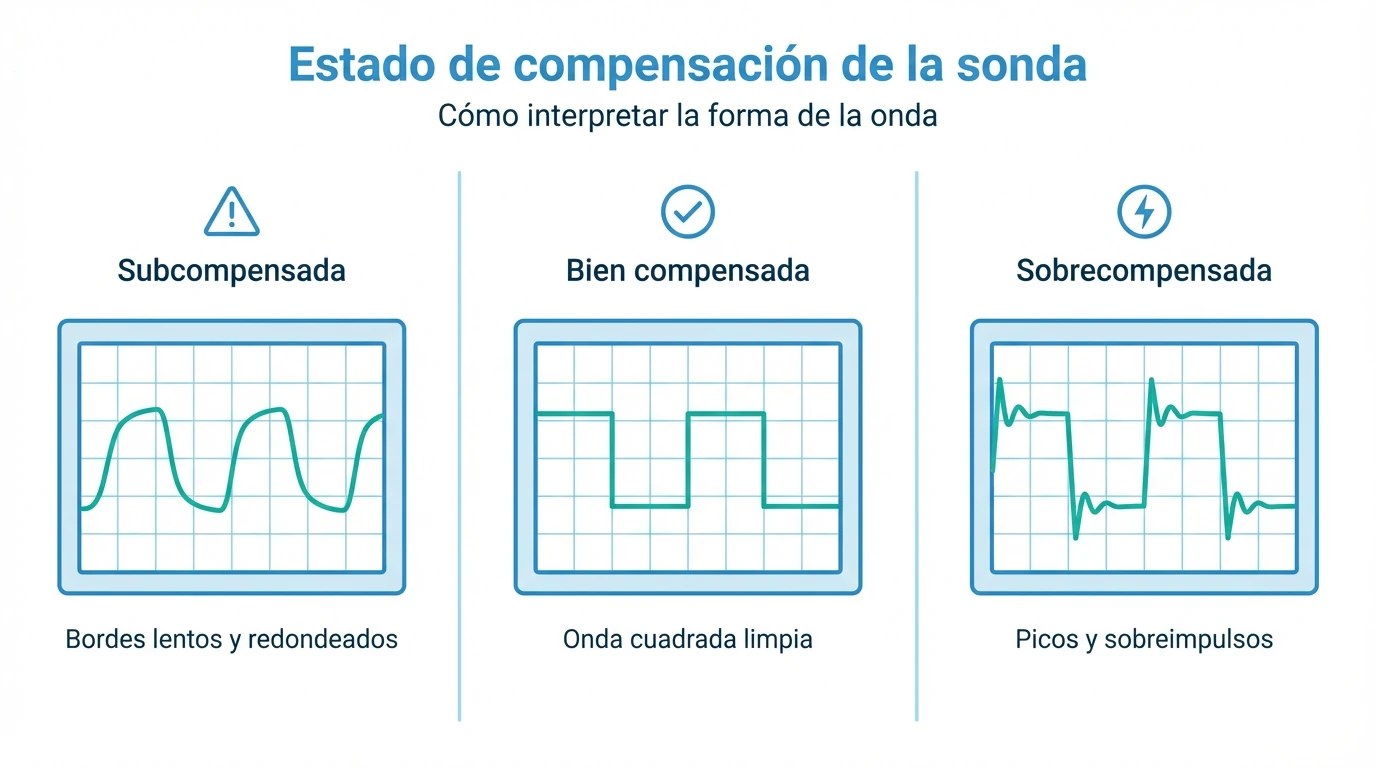

Identificación visual de una sonda mal calibrada
La forma que dibuja el trazo revela inmediatamente el estado de la compensación. Una sonda subcompensada muestra bordes redondeados y lentos, indicando que las frecuencias altas están siendo atenuadas excesivamente.
Por otro lado, si observas picos agudos sobresaliendo en las esquinas de la onda (sobreimpulso o overshoot), significa que la sonda está sobrecompensada y amplifica el ruido de alta frecuencia. El ajuste ideal se consigue cuando los ángulos son rectos y los techos planos, sin curvaturas ni picos que distorsionen la lectura.
Pruebas reales con señales PWM y comunicación serie
Aunque la señal de calibración interna es el punto de partida, validar el ajuste con el propio microcontrolador ofrece una garantía superior. Las señales generadas por un ESP32 o Arduino en condiciones de trabajo reales pueden revelar limitaciones dinámicas que la onda lenta de 1 kHz no llega a excitar.
Configurar una salida PWM o un bus de datos permite observar cómo responde el equipo ante flancos verdaderamente rápidos. Verificar la sonda en contexto asegura que las mediciones complejas durante el desarrollo del proyecto sean fiables.
Verificación de flancos en frecuencias altas
Para poner a prueba la fidelidad del sistema, programa el microcontrolador para emitir una señal PWM de alta frecuencia, idealmente de 1 MHz o superior. Al reducir la base de tiempos del osciloscopio, examina detenidamente la pendiente de los flancos de subida y bajada.
Debes buscar transiciones limpias y definidas. Si los bordes aparecen excesivamente inclinados o inestables a pesar de haber realizado la compensación básica, es posible que estés alcanzando el límite de ancho de banda de la sonda en modo x1. Confirmar la velocidad de respuesta es esencial para diagnosticar problemas de temporización en protocolos rápidos como SPI o I2C.
Prevención de ruidos por bucles de masa
Uno de los enemigos silenciosos en la medición de alta velocidad es el cable de masa largo con pinza de cocodrilo. Este conductor forma una bobina que añade inductancia al circuito, provocando oscilaciones parásitas conocidas como ringing justo después de cada flanco de la señal.
Para eliminar este ruido artificial, retira el capuchón de la sonda y el cable de masa estándar. Utiliza en su lugar el muelle de masa corto o un adaptador rígido que permita conectar la tierra a pocos milímetros de la punta de prueba. Minimizar este bucle de corriente limpia drásticamente la señal y elimina falsos picos de tensión en la pantalla.
Soluciones rápidas a señales deformadas o inestables

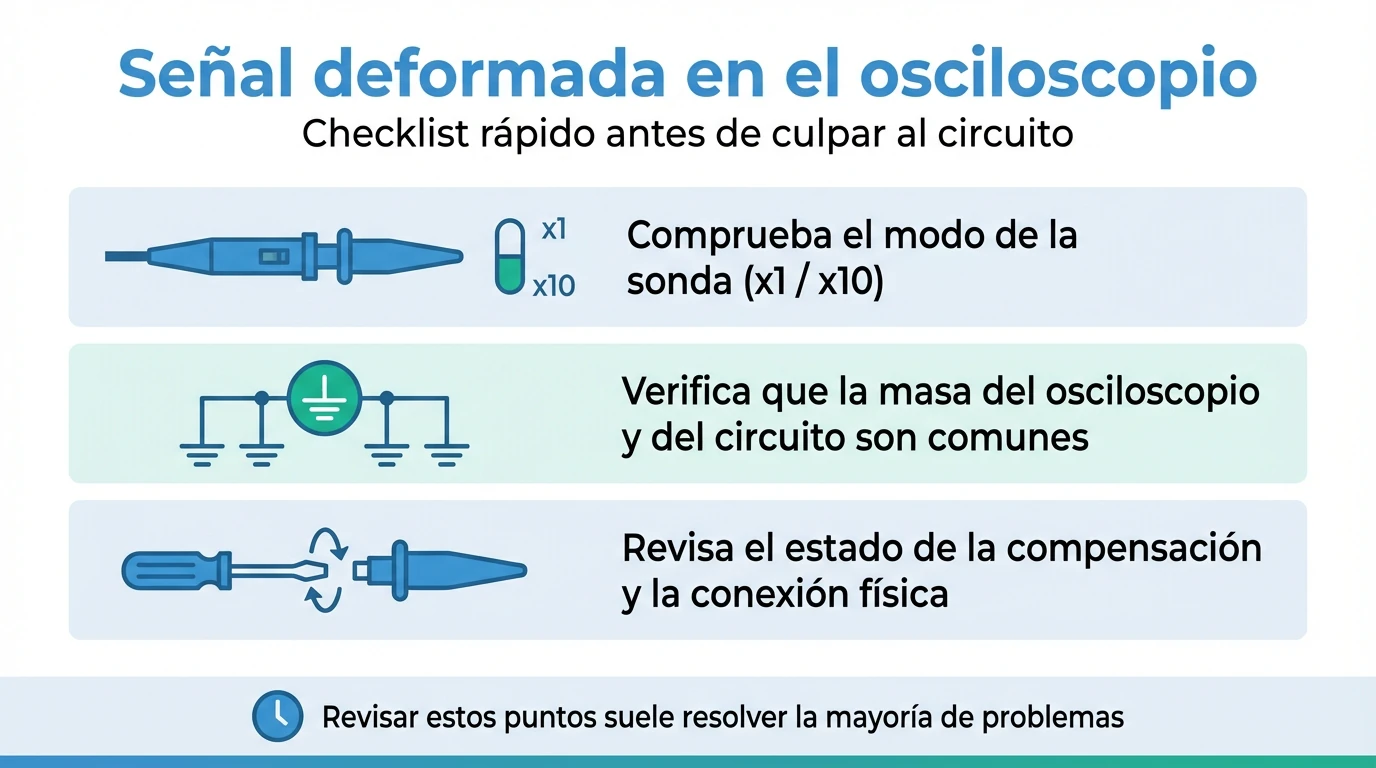

Si tras conectar el equipo la señal aparece con mucho ruido, amplitudes incoherentes o formas irreconocibles, no asumas inmediatamente que tu circuito está dañado. Revisa primero los siguientes puntos críticos:
- Verifica si el interruptor de la sonda se ha movido accidentalmente a la posición x1 mientras el canal del osciloscopio sigue configurado para x10.
- Comprueba que la masa del osciloscopio comparte el mismo potencial que la fuente de alimentación del microcontrolador para evitar masas flotantes.
- Asegúrate de que la conexión física de la punta es firme y está libre de oxidación.
A menudo, una señal inestable se estabiliza simplemente asegurando la conexión física o reajustando ligeramente el trimmer de compensación ante cambios de temperatura ambiente.
Lograr mediciones precisas en electrónica digital depende tanto de la calidad del equipo como de la preparación de la herramienta. Una sonda correctamente ajustada deja de ser una variable desconocida y se convierte en una referencia fiable, permitiendo distinguir entre un fallo real del circuito y un simple artefacto de visualización provocado por la impedancia.
Incorporar la rutina de compensar y verificar la sonda al inicio de cada sesión de trabajo ahorra horas de depuración innecesaria. Al eliminar las distorsiones capacitivas y los ruidos por mala puesta a tierra, garantizas que lo que ves en la pantalla refleja fielmente el comportamiento de tus microcontroladores.
Seguridad eléctrica y reducción de tensión máxima (derating) en sondas pasivas
En posición 10X una sonda pasiva estándar soporta típicamente hasta 300 Vrms (o 600 Vpk) CAT II en corriente continua y frecuencias bajas. Sin embargo, a frecuencias de 10 MHz o superiores, la tensión máxima admisible cae drásticamente por calentamiento dieléctrico en el condensador interno (curva de derating). Al conmutar a 1X, la tensión admisible se reduce a solo 150 Vrms, el ancho de banda queda restringido a 6-10 MHz y la capacidad de carga sube a ~100 pF. Asimismo, recuerda que la pinza de cocodrilo de masa está unida directamente a la toma de tierra de la red eléctrica: nunca la conectes a un potencial flotante o bajo tensión sin sonda diferencial.
Sondas y accesorios recomendados para medición fiable
Para sustituir sondas deterioradas, medir señales diferenciales de alta tensión en fuentes conmutadas o proteger la entrada de tu osciloscopio frente a picos inductivos, estos son los accesorios de sonda más recomendados para banco de laboratorio y taller:
- Kits de sondas pasivas universales BNC (100 a 150 MHz): Como el kit de 2 sondas P6100, conmutables 1X/10X, con juego completo de anillos de identificación, capuchón retráctil, muelle de masa corto y destornillador cerámico de calibración. Compatibles con osciloscopios Hantek, osciloscopios Rigol, osciloscopios Siglent y osciloscopios Owon.
- Atenuadores pasivos 20:1 para protección de entrada: Como el Hantek HT201, indispensables para medir bobinas de encendido, inyectores y transitorios rápidos sin dañar el convertidor ADC de osciloscopios USB para PC ni de osciloscopios portátiles y de mano.
- Sondas diferenciales activas de alta tensión: Como la serie DP de Micsig, diseñadas para medir circuitos sin referencia a tierra (inversores solares, drivers de motor trifásicos y etapas primarias de 230 V) con aislamiento galvánico de hasta 1.300 Vpk. Descubre sus aplicaciones en nuestra guía de osciloscopios Micsig.
- Osciloscopios de banco completos con sondas incluidas: Estaciones digitales de 4 canales como el Rigol DS1054Z o Siglent SDS1202X-E de 200 MHz, que incluyen de serie 4 sondas pasivas con terminal frontal de compensación de 1 kHz. Analizamos todos los modelos en la comparativa de osciloscopios digitales de sobremesa.
| Accesorio / Modelo | Tipo de sonda | Ancho de banda | Atenuación | Tensión máxima | Oferta |
|---|---|---|---|---|---|
| Pasiva estándar compensable (Kit 2 unidades) | 100 MHz (10X) / 6 MHz (1X) | Conmutable 1X / 10X | 600 Vpk (10X) / 300 Vpk (1X) | VER MEJOR PRECIO | |
| Atenuador pasivo BNC coaxial en línea | 10 MHz | Fija 20:1 (divide por 20) | 300 V (picos hasta 800 Vpk) | VER MEJOR PRECIO | |
| Diferencial activa de alta tensión | 100 MHz | Conmutable 50X / 500X | 1.300 Vpk (modo flotante aislado) | VER MEJOR PRECIO | |
| Osciloscopio 4 canales con 4 sondas pasivas | 50 MHz (ampliable) / 1 GSa/s | 4 sondas conmutables 1X/10X | Terminal de compensación frontal 1 kHz | VER MEJOR PRECIO |
Para sustituir tus sondas desgastadas o disponer de recambios con accesorios completos en el banco, este kit universal de 2 sondas pasivas P6100 con herramienta de calibración es la opción más valorada:
Continúa aprendiendo sobre medición electrónica
Revisa nuestra comparativa de osciloscopios digitales de banco y aplica el ajuste de tus sondas en el diagnóstico de buses I2C y SPI.
Preguntas frecuentes sobre la compensación de sondas de osciloscopio
¿Por qué la sonda no se puede compensar cuando está en posición 1X?
En modo 1X la punta de la sonda se conecta directamente al cable coaxial hacia la entrada de 1 MΩ del osciloscopio, puenteando la red divisora interna de 9 MΩ y su condensador variable de compensación (trimmer). Por eso el tornillo de ajuste solo actúa cuando el selector está en 10X.
¿Tengo que volver a compensar la sonda si la cambio del Canal 1 al Canal 2?
Sí, es recomendable verificarla siempre que cambies de canal o de osciloscopio. Aunque todos los canales especifican nominalmente 1 MΩ en paralelo con p. ej. 15 pF, las tolerancias de fabricación hacen que la capacidad de entrada real varíe entre 1 y 3 pF de un conector BNC a otro.
¿Por qué aparecen oscilaciones (ringing) en señales rápidas aunque la sonda esté bien compensada a 1 kHz?
El cable de masa largo con pinza de cocodrilo (de 10 a 15 cm) introduce una inductancia serie de ~150 nH que forma un circuito resonante LC con la capacidad de la sonda en flancos de pocos nanosegundos (SPI, relojes de cristal o conmutación MOSFET). Sustituye el cable de cocodrilo por el muelle corto de masa acoplado directamente al casquillo metálico de la punta.
