Cuando un motor ratea en caliente, pierde potencia bajo carga o registra fallos de combustión esporádicos (misfires) sin códigos de avería claros en la diagnosis OBD, el osciloscopio permite comprobar en minutos si el origen está en el circuito primario de la bobina, en el aislamiento de alta tensión del secundario o en el accionamiento electromecánico del inyector.

Para medir estos componentes sin poner en riesgo el instrumento, la regla básica en el taller es intercalar siempre un atenuador pasivo 20:1 (como el Hantek HT201) en la entrada BNC, referenciar la pinza de masa al borne negativo de la batería y ajustar la escala entre 10 V/div y 20 V/div (con factor 20X activo en el canal) y una base de tiempos de 1 a 2 ms/div. Así podrás observar con total nitidez tanto el tiempo de apertura de un inyector a ralentí (2 a 4 ms con su pico inductivo de 55 a 90 V) como el tiempo de carga (Dwell) y el pico primario de encendido (250 a 380 V).

Preparación del equipo y medidas de seguridad

Antes de conectar cualquier instrumento al vehículo, resulta fundamental revisar el esquema eléctrico específico del modelo. Localizar los puntos de medición correctos, ya sea en el conector del componente o en el mazo de cables de la ECU, te ahorrará tiempo y evitará pinchazos innecesarios en el cableado que podrían oxidarse con el tiempo.

Tu seguridad y la integridad del equipo son prioritarias en este proceso. Asegúrate siempre de que los cables de prueba no toquen partes móviles como correas o ventiladores, ni superficies extremadamente calientes como el colector de escape, que podrían derretir el aislamiento.

Dedicar unos minutos a la organización previa y a la inspección visual del entorno de trabajo garantiza que la prueba se realice sin riesgos personales ni daños materiales al motor.

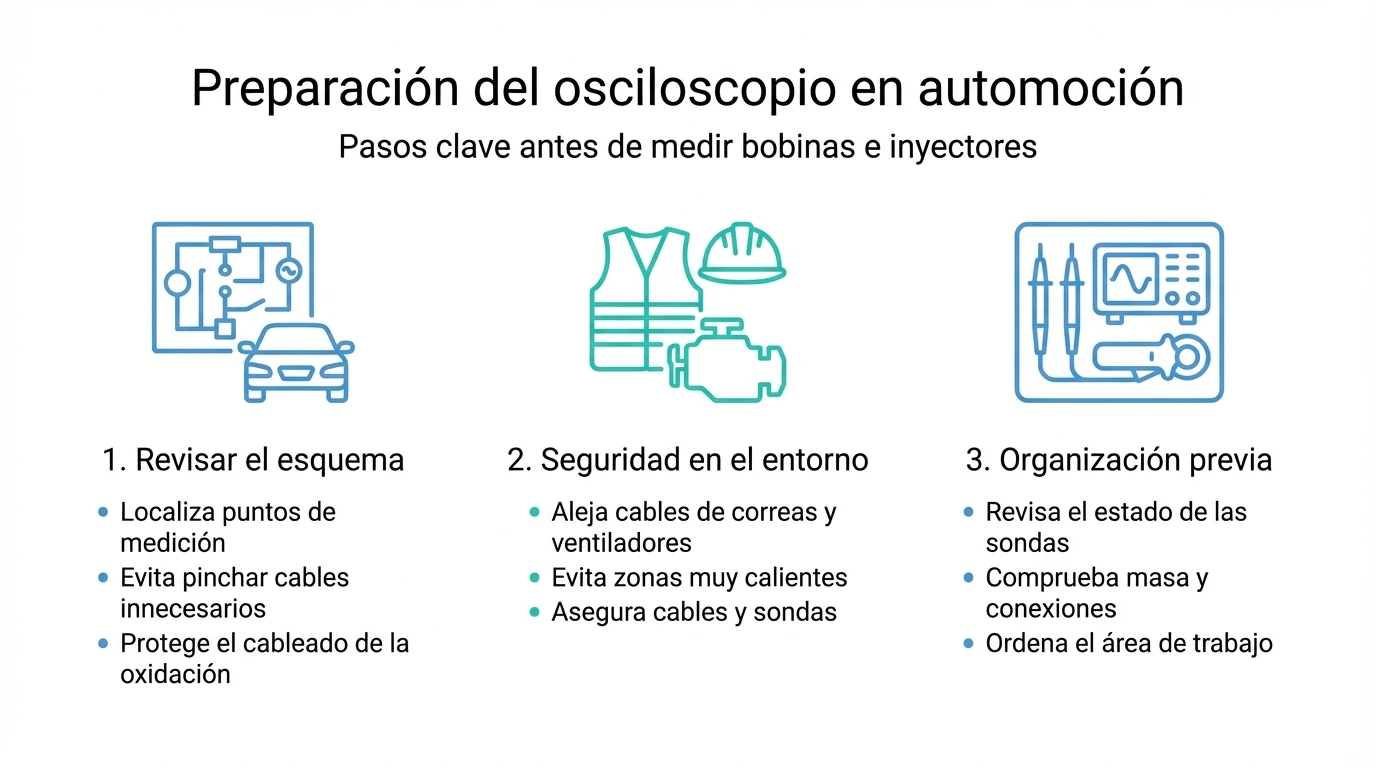

Esquema en tres bloques con pasos clave para preparar el osciloscopio y el entorno de trabajo en diagnóstico automotriz

Selección de sondas y atenuadores adecuados

Para medir bobinas e inyectores con osciloscopio de forma segura, el uso de atenuadores es una práctica casi obligatoria. Los picos de tensión inductiva generados al colapsar el campo magnético de una bobina pueden superar fácilmente los cientos de voltios, una magnitud que podría dañar los circuitos de entrada de tu osciloscopio portátil o digital si no se reduce adecuadamente mediante una sonda 10:1 o 20:1.

Otra herramienta indispensable en el diagnóstico automotriz moderno es la pinza amperimétrica. Este accesorio permite visualizar la corriente que circula por el circuito primario o el solenoide del inyector sin necesidad de desconectar cables ni interrumpir el circuito, ofreciendo una perspectiva complementaria muy valiosa sobre el consumo real del componente y su salud eléctrica.

Conexión a masa y precauciones con el alto voltaje

Establecer una buena referencia de tierra es el paso técnico más crítico para obtener una señal limpia y fiable. Conecta siempre el cable de masa de la sonda directamente al negativo de la batería o a un punto del chasis libre de pintura y óxido, evitando usar tornillos del motor que puedan tener resistencia eléctrica y generar bucles de masa ruidosos que distorsionen la lectura.

Ten extremo cuidado al manipular el sistema de encendido secundario, donde las tensiones alcanzan miles de voltios y pueden provocar descargas dolorosas. Si necesitas captar la señal secundaria, utiliza pinzas capacitivas específicas y nunca toques los conductores de alta tensión mientras el motor está en marcha, protegiendo así tu integridad y la electrónica sensible del equipo.

Análisis de bobinas de encendido con osciloscopio

La visualización de la señal de encendido permite examinar el comportamiento eléctrico interno de la bobina y el estado de la combustión. Generalmente, nos centramos en el circuito primario porque es más accesible y seguro de medir, y su forma de onda refleja fielmente lo que ocurre en el secundario gracias a la inducción magnética mutua.

Diagrama de la forma de onda de una bobina de encendido señalando dwell, pico de disparo, línea de quemado y oscilaciones residuales

Al conectar la sonda al cable de señal negativa pulsante, verás una traza que narra la historia completa del ciclo de encendido. Desde que la centralita cierra el circuito para cargar la bobina hasta que se libera la energía en forma de chispa, esta imagen revela detalles ocultos que un simple polímetro pasaría por alto.

Interpretación de la señal del primario y tiempo de carga

Una traza saludable comienza con el tiempo de carga o dwell, el periodo durante el cual la ECU conecta la bobina a masa para saturar su campo magnético. En sistemas modernos al ralentí, este tiempo suele oscilar entre 3 y 3,5 ms; una duración excesiva podría indicar un fallo en el módulo de control, mientras que un tiempo muy corto resultaría en una chispa débil por falta de energía acumulada.

Justo después del dwell, la desconexión provoca un pico vertical de tensión inducida, seguido de una meseta conocida como línea de quemado. La duración y limpieza de esta línea son vitales para el diagnóstico:

  • Si la línea de chispa es muy corta, indica una posible mezcla pobre o alta resistencia en el cable de bujía.
  • Si es demasiado larga o con pendiente descendente pronunciada, puede señalar mezcla rica o compresión baja.
  • La presencia de ruido eléctrico al final suele ser normal y confirma que la combustión está ocurriendo.

Detección de cortocircuitos y fallos en el secundario

El final de la línea de quemado debe ir seguido de una serie de oscilaciones amortiguadas. Estas ondas residuales son la firma de una bobina saludable que disipa la energía sobrante; si la traza cae abruptamente a cero voltios sin oscilar, es un indicio muy fiable de que la bobina tiene espiras en cortocircuito o ha perdido su inductancia.

Por otro lado, un pico de disparo excesivamente alto que se sale de la pantalla suele delatar una resistencia infinita en el secundario. Esto ocurre comúnmente con un cable de bujía cortado o una bujía con el electrodo totalmente desgastado, obligando a la bobina a generar un voltaje máximo que no encuentra camino a tierra.

Verificación de la señal de los inyectores de combustible

El diagnóstico del sistema de inyección mediante osciloscopio ofrece una doble ventaja muy potente. Por un lado, verificas la integridad del cableado y la respuesta de la ECU ante las condiciones del motor.

Por otro lado, obtienes pistas sobre el estado mecánico del inyector sin desmontarlo. Al tratarse de dispositivos electromecánicos, cualquier fricción interna o bloqueo físico altera sutilmente la señal eléctrica que observas en la pantalla.

Tanto si mides el voltaje de control como si usas una pinza para ver la rampa de corriente, la forma de onda resultante debe ser limpia. Comparar estas señales con los datos técnicos del fabricante es la vía más rápida para descartar problemas de alimentación en cilindros específicos.

Lectura de la duración del pulso y voltaje de comando

La señal típica de un inyector de gasolina muestra una tensión constante de batería que cae bruscamente cerca de 0 V cuando la centralita activa el conductor a masa. Es importante verificar que el voltaje de alimentación no caiga durante el funcionamiento y que la conexión a masa llegue realmente a cero voltios, pues una tierra deficiente puede impedir la apertura completa del inyector.

La anchura del pulso bajo representa el tiempo real de inyección, el cual varía según la exigencia del motor. La siguiente tabla muestra valores de referencia comunes para orientarte en la medición:

Parámetro Valor típico estimado
Tiempo de inyección (ralentí) 2,5 ms - 3,5 ms
Tiempo de inyección (carga plena) 8,0 ms - 10,0 ms
Voltaje alimentación (reposo) 12 V - 14 V (Batería)
Voltaje activación (masa) < 0,5 V

Identificación de problemas mecánicos en el cierre

El secreto mejor guardado en la traza de un inyector se encuentra justo después del cierre eléctrico. Cuando la ECU corta la masa, se produce un pico de tensión inductiva que debe descender progresivamente hasta el voltaje de batería.

Durante esa caída, debes buscar una pequeña deformación o ‘joroba’ en la línea. Esta alteración, conocida técnicamente como pintle hump, confirma que la aguja interna se ha movido físicamente y se ha asentado correctamente en su asiento tras la inyección.

La ausencia total de esta marca en la señal indica un inyector atascado o bloqueado mecánicamente. Si ves el pulso eléctrico correcto pero no aparece la joroba, es muy probable que el inyector no esté suministrando combustible, aunque la parte electrónica parezca perfecta.

Ajustes de escala y trigger para una imagen estable

Para evitar frustraciones con configuraciones automáticas erráticas, lo ideal es ajustar manualmente el osciloscopio. Una base de tiempo de 1 ms/div o 2 ms/div suele ser adecuada para capturar el evento completo de encendido o inyección, mientras que la escala vertical dependerá de la sonda: selecciona un rango que permita ver picos de más de 100 V si usas atenuador, o ajústalo a 10 V/div para señales de comando estándar.

La estabilidad de la imagen depende del disparo o trigger. Configúralo en modo ‘Normal’ (no ‘Auto’) y ajusta el nivel de voltaje ligeramente por encima del ruido de fondo, eligiendo el flanco de bajada para inyectores o el de subida para bobinas. Esto congelará la forma de onda en la pantalla, permitiéndote analizarla con detenimiento sin que ‘baile’ constantemente.

Comparativa entre cilindros como método de diagnóstico

A menudo, no necesitamos saber el valor teórico exacto, sino identificar cuál es el cilindro problemático por descarte. La técnica más potente consiste en comparar las formas de onda de todos los cilindros bajo las mismas condiciones de funcionamiento.

El componente defectuoso mostrará casi siempre una traza visiblemente diferente a los demás, ya sea en la duración del quemado, la altura del pico o la limpieza de la señal. Esta anomalía visual suele ser la ‘pistola humeante’ de la avería.

Si dispones de un osciloscopio para coche con múltiples canales, intenta visualizar simultáneamente el inyector y la bobina del mismo cilindro. Esta correlación te ayudará a determinar rápidamente si un fallo de combustión tiene su origen en la falta de combustible o en una chispa deficiente.

El dominio de estas técnicas de medición transforma la capacidad de resolución en el taller, permitiendo distinguir con certeza entre un componente dañado y un problema de cableado o control. Al visualizar el comportamiento real de la electricidad, se eliminan las conjeturas y se reduce drásticamente el tiempo invertido en cambiar piezas innecesarias, garantizando una reparación precisa desde el primer intento.

Recuerda que la práctica constante es esencial; comienza comparando señales de cilindros sanos para entrenar el ojo ante las anomalías sutiles. Invertir tiempo en configurar correctamente las escalas y entender la física detrás de cada traza convertirá al osciloscopio en la herramienta más rentables de tu arsenal de diagnóstico diario.

Recordatorio de seguridad en el vano motor: uso obligatorio del atenuador 20:1 (HT201)

Al cortar la excitación del circuito primario de una bobina o de un inyector solenoide, la autoinducción genera picos de entre 60 V y 380 V. Nunca conectes el canal de un osciloscopio USB (como el Hantek 1008C o 6074BE) directamente al primario sin intercalar un atenuador pasivo 20:1 (HT201), y referencia todas las pinzas de cocodrilo al borne negativo de batería.

Osciloscopios recomendados para diagnóstico de inyección y encendido

Para capturar simultáneamente varios cilindros, contrastar la sincronización entre el sensor de cigüeñal (CKP) y árbol de levas (CMP) o analizar la rampa de corriente del solenoide con pinza amperimétrica, el mercado ofrece cuatro soluciones según la necesidad de movilidad y presupuesto en el taller:

  • Módulos USB de 8 canales para ordenador: Como el Hantek 1008C, son la alternativa más asequible para monitorizar todos los cilindros de un bloque motor a la vez. Consulta nuestra comparativa técnica de osciloscopios Hantek.
  • Tablets táctiles especializadas con presets de motor: Como la serie SATO y ATO de Micsig, diseñadas específicamente para el vano motor con pantalla táctil de 8 pulgadas, batería de litio de alta capacidad y base de datos con curvas de referencia de inyección y encendido. Revisa nuestro análisis de osciloscopios Micsig.
  • Osciloscopios USB de laboratorio y diagnosis avanzada: Como la familia PicoScope, con un ancho de banda superior, búferes de memoria profundos para registrar transitorios erráticos y el potente software PicoScope 7. Descubre los modelos en nuestra guía de osciloscopios PicoScope.
  • Tablets portátiles con masa flotante: Equipos como la tablet FNIRSI 1013D que, al trabajar alimentados al 100 % por su batería interna desacoplada de la red eléctrica, impiden cortocircuitos accidentales a tierra al medir puntos calientes o masas del vehículo. Analizamos sus prestaciones en la sección de osciloscopios FNIRSI.
Modelo Canales Ancho de banda / Muestreo Alimentación / Aislamiento Especialidad en automoción Oferta
8 canales analógicos 100 kHz / 2,4 MS/s USB PC (Masa común) Comparativa de hasta 8 cilindros, encendido primario y sondas HT25/HT201 incluidas VER MEJOR PRECIO
4 canales analógicos 100 MHz / 1 GS/s Batería Li-ion 7.500 mAh (Masa flotante) Suite táctil de diagnosis con tests guiados de encendido, Common Rail, sensores y CAN bus VER MEJOR PRECIO
2 canales + AWG 10 MHz / 100 MS/s USB PC (Masa común) Captura de formas de onda con software PicoScope 7, requiere atenuador 20:1 externo VER MEJOR PRECIO
2 canales táctiles 100 MHz nom. (30 MHz real) / 1 GS/s Batería 6.000 mAh (Masa desacoplada) Portabilidad total en vano motor sin cables de alimentación, protección de entrada hasta 400 V VER MEJOR PRECIO

Para comprobar de inmediato los componentes de tu vehículo, este osciloscopio tablet táctil con tests automotrices integrados es el equipo más valorado en taller profesional:


Instrumentación recomendada para diagnóstico de motor

Consulta nuestra comparativa completa de osciloscopios para automoción de 4 y 8 canales y la guía de cómo compensar y verificar las sondas antes de medir.

Preguntas frecuentes sobre la medición de bobinas e inyectores

¿Por qué es obligatorio usar un atenuador 20:1 (HT201) en bobinas e inyectores?

Porque la entrada directa de la mayoría de osciloscopios USB de automoción soporta como máximo entre ±20 V y ±50 V. Cuando el transistor de la ECU abre el circuito primario de la bobina o del inyector, el colapso del campo magnético induce un pico de retroceso (back-EMF) de 60 V a 380 V. El atenuador 20:1 divide esa tensión por 20 (convirtiendo 300 V en 15 V seguros para el convertidor ADC) y eleva la resistencia de entrada a 10 MΩ.

¿Cómo se mide una bobina COP (Coil-On-Plug) de 3 o 4 cables donde no hay acceso al secundario?

En bobinas individuales sobre bujía (COP) con módulo transistorizado integrado, utiliza una paleta captadora capacitiva/inductiva (como la Hantek HT25COP) apoyada sobre la cabeza superior de la bobina. Sin necesidad de pinchar ningún cable, el captador induce una réplica proporcional del disparo de alta tensión secundario donde puedes medir la línea de salto de chispa (kV) y el tiempo de quemado (1,0 a 1,8 ms).

¿Cómo distinguir en el osciloscopio si un fallo de cilindro es eléctrico o mecánico del inyector?

Mide simultáneamente la tensión en el Canal 1 y la corriente con pinza amperimétrica de baja escala en el Canal 2. En la rampa ascendente de corriente (de 0 a ~1 A) verás una pequeña inflexión o «joroba» (pintle hump): ese escalón marca el instante físico en que la aguja mecánica del inyector vence al muelle y se abre. Si existe pulso de tensión y rampa de corriente pero desaparece la inflexión, la aguja del inyector está agarrotada mecánicamente.
