Fundada en 2002 en Shenzhen, SIGLENT Technologies se ha consolidado como uno de los fabricantes de instrumentación electrónica más respetados y de mayor crecimiento en el panorama internacional. Frente a los equipos convencionales de gama económica, los osciloscopios digitales Siglent destacan por su arquitectura de hardware con tecnología de super fósforo SPO (Super Phosphor Oscilloscope), que ofrece velocidades de captura de hasta 400.000 formas de onda por segundo, un cálculo de la Transformada Rápida de Fourier (FFT) acelerado por coprocesador matemático sobre 1 millón de puntos (1 Mpts) y decodificación nativa gratuita para los principales buses serie del mercado. En esta guía técnica analizamos a fondo su catálogo, desde el superventas SDS1202X-E de 200 MHz hasta sus plataformas de 4 canales y alta resolución de 12 bits.
¿Cuál es el mejor osciloscopio Siglent en relación calidad-precio? Comparativa 2026
La siguiente tabla resume las especificaciones técnicas de los osciloscopios Siglent con mayor presencia y disponibilidad en España, diferenciando su arquitectura de canales, ancho de banda analógico, profundidad de registro y ventajas operativas:
| Modelo exacto | Serie y Formato | Ancho de banda | Canales | Muestreo máx. | Memoria de registro | Ventaja técnica diferencial | Oferta |
|---|---|---|---|---|---|---|---|
| Sobremesa SPO | 200 MHz | 2 canales + EXT | 1 GSa/s | 14 Mpts | El líder absoluto en ancho de banda/precio: 200 MHz reales, 100.000 wfms/s, decodificación serie libre y pantalla con 256 niveles de fósforo | VER MEJOR PRECIO | |
| Sobremesa 4CH | 100 MHz | 4 canales | 1 GSa/s | 14 Mpts | 4 canales analógicos completos para SPI de 4 hilos o buses de microcontrolador a coste muy ajustado; decodificación serie I2C, SPI, UART, CAN y LIN | VER MEJOR PRECIO | |
| Banco Económico | 50 MHz | 2 canales | 500 MSa/s | 32 Kpts | El instrumento de banco más accesible de la marca (menos de 300 €); pantalla de 7 pulgadas, 32 medidas automáticas y manejo directo para iniciación | VER MEJOR PRECIO | |
| Laboratorio Avanzado | 200 MHz | 4 canales | 1 GSa/s (2x ADC) | 14 Mpts / canal | Servidor web integrado (control remoto sin software), 200 MHz en 4 canales, opción MSO de 16 vías digitales y soporte de diagramas de Bode | VER MEJOR PRECIO | |

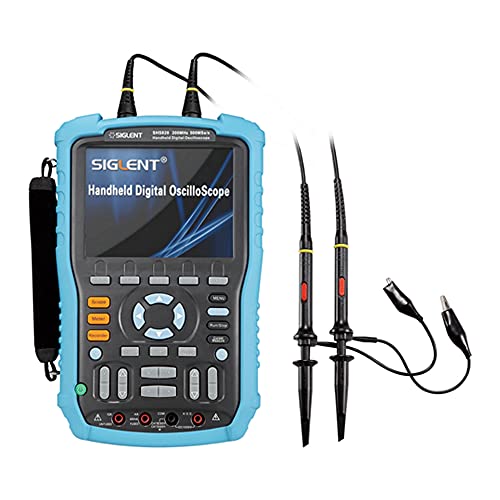

| Portátil de Mano | 200 MHz | 2 canales | 1 GSa/s | 32 Kpts | Batería Li-ion integrada con 4 horas de autonomía, multímetro True-RMS de 6.000 cuentas y registrador de tendencias para mantenimiento en campo | VER MEJOR PRECIO |
Análisis a fondo de las series Siglent más buscadas en laboratorio

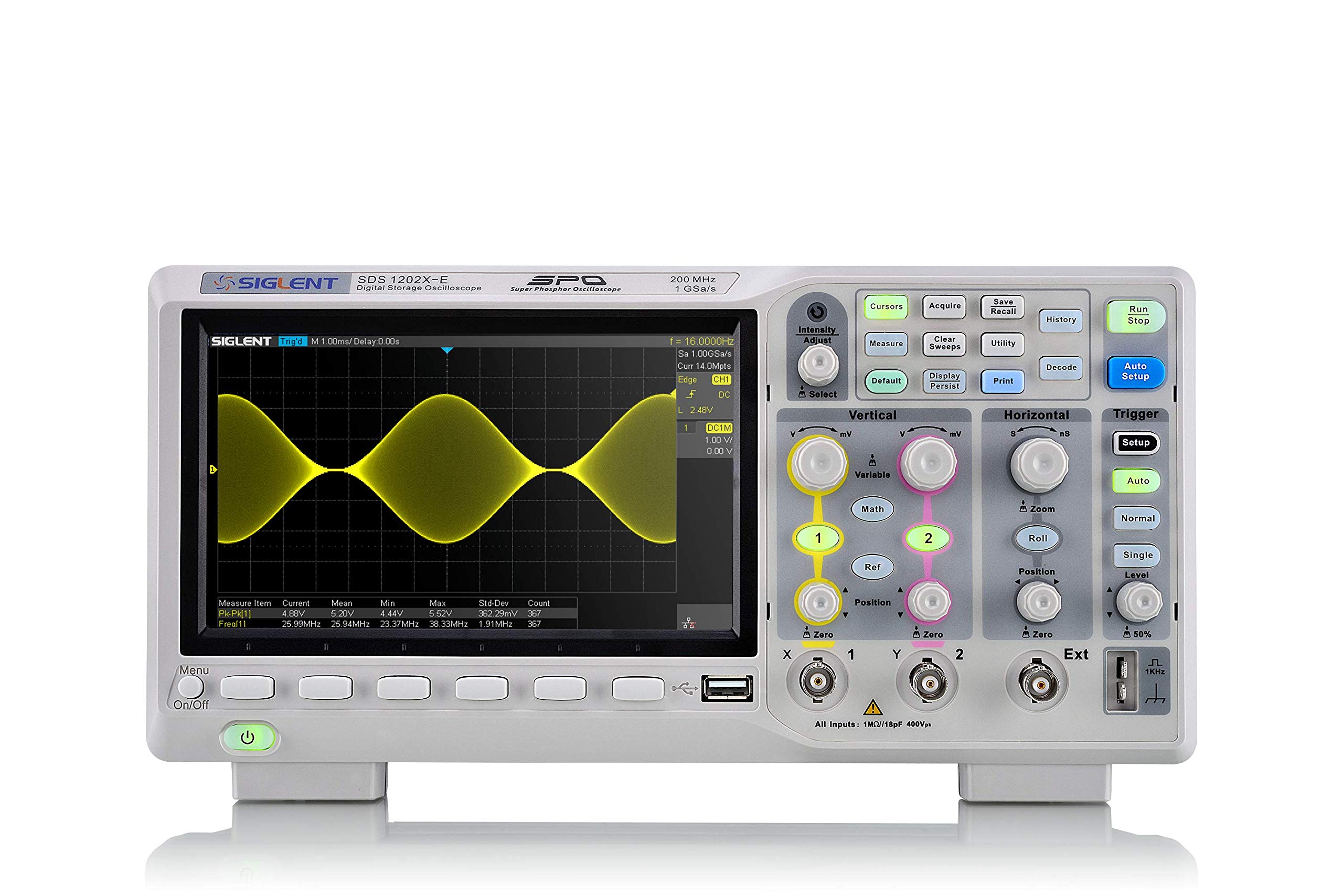

1. Siglent SDS1202X-E: el rey indiscutible de los 200 MHz en banco
El Siglent SDS1202X-E es posiblemente el modelo más recomendado en foros técnicos internacionales como EEVblog. Su mayor atractivo radica en romper la barrera del precio para los 200 MHz de ancho de banda: mientras que otros fabricantes ofrecen 50 MHz o 100 MHz en este rango de presupuesto, Siglent entrega 200 MHz reales con 1 GSa/s de muestreo por aproximadamente 400 €.
A este ancho de banda se suma su motor de visualización Super Phosphor (SPO), capaz de refrescar hasta 100.000 formas de onda por segundo en modo normal y hasta 400.000 wfms/s en modo secuencia. Además, incorpora de serie la decodificación y disparo por paquetes para buses I2C, SPI, UART/RS232, CAN y LIN, sin requerir la compra de costosas licencias adicionales de software.
2. Siglent SDS1104X-U y SDS1204X-E: la batalla de los 4 canales
Para depurar circuitos basados en microcontroladores, placas FPGA o módulos de comunicación donde es obligatorio monitorizar simultáneamente reloj (SCK), datos (MOSI, MISO) y selección de chip (CS), dos canales resultan insuficientes. Siglent cubre esta necesidad con dos familias principales:

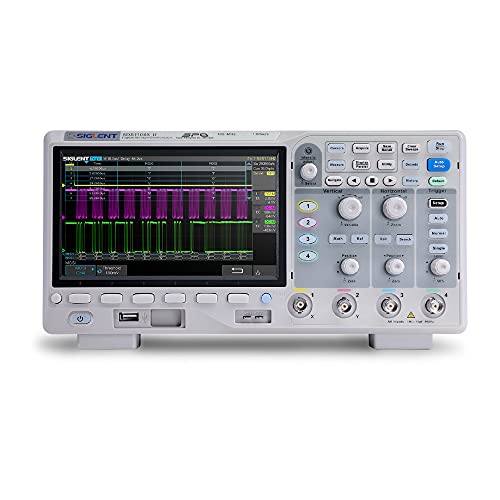

- Serie SDS1000X-U (como el Siglent SDS1104X-U): Versión optimizada en coste que ofrece 4 canales analógicos a 100 MHz y 14 Mpts de memoria. Mantiene la decodificación serie y el modo secuencia, convirtiéndose en el competidor directo más moderno frente a alternativas históricas como el Rigol DS1054Z.

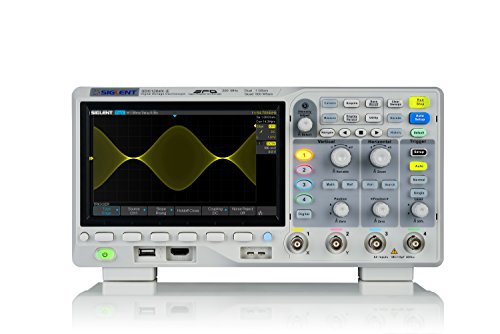

- Serie SDS1000X-E de 4 canales (como el Siglent SDS1204X-E): Cuenta con doble convertidor ADC (lo que permite mantener 1 GSa/s cuando se activan 2 canales), control remoto total mediante un servidor web embebido (basta introducir la dirección IP en el navegador de cualquier ordenador para visualizar y controlar los mandos sin drivers), opción para añadir 16 canales lógicos (MSO) y generación de diagramas de Bode (respuesta en frecuencia) vinculándolo a un generador SDG de la propia marca.
3. La nueva era de los 12 bits: Serie Siglent SDS800X HD y SDS1000X HD
La resolución vertical de 8 bits (256 niveles de cuantización) ha sido el estándar durante décadas, pero impone severas limitaciones cuando se desea examinar pequeñas variaciones de milivoltios montadas sobre tensiones elevadas, como ocurre en la medición de rizado en fuentes conmutadas con transistores GaN o carburo de silicio (SiC). La nueva serie Siglent SDS800X HD introduce convertidores analógico-digitales de 12 bits reales (4.096 niveles de cuantización), multiplicando por 16 la resolución vertical y reduciendo drásticamente el piso de ruido interno de los amplificadores de entrada.
Tres pilares tecnológicos que distinguen a Siglent de otros fabricantes
1. Coprocesador matemático dedicado para FFT de 1 millón de puntos
En gran parte de los osciloscopios digitales de sobremesa de entrada, la función de Transformada Rápida de Fourier (FFT) se ejecuta en la CPU principal del sistema utilizando bloques de apenas 1.024 a 16.384 puntos, lo que produce un espectro con muy escasa resolución de frecuencia. Siglent integra un coprocesador de hardware específico que calcula la FFT sobre 1 Mpts completo (1.048.576 puntos). Esto permite resolver con precisión quirúrgica frecuencias adyacentes, estudiar armónicos en etapas de potencia y efectuar barridos rápidos para pre-certificación electromagnética (EMI) sin ralentizar la visualización en pantalla.
2. Modo de Adquisición Segmentada (Secuencia) y Registro Histórico
Cuando se desea registrar señales que ocurren a intervalos irregulares (como pulsos de radar, tramas de bus CAN esporádicas o transitorios de conmutación), los osciloscopios estándar llenan su memoria con periodos de inactividad plana entre paquete y paquete. La función Sequence Mode de Siglent divide los 14 Mpts de memoria en hasta 80.000 segmentos individuales: el osciloscopio solo guarda datos cuando se cumple la condición de disparo, congelando el tiempo muerto a menos de 2,5 µs. Posteriormente, la función History permite reproducir hacia atrás cada trama capturada con su marca de tiempo exacta para aislar fallos intermitentes.
3. Pantalla Super Phosphor con gradación de 256 niveles de intensidad
La tecnología SPO simula el comportamiento del fósforo de los antiguos tubos de rayos catódicos (analógicos). Las formas de onda más frecuentes se iluminan con mayor brillo o tonos cálidos (amarillo/rojo), mientras que los eventos anómalos o raros se representan con colores fríos o menor intensidad. Esta característica visual resulta determinante para detectar rápidamente fluctuaciones de jitter, caídas de tensión por glitch o interferencias espaciadas que pasarían completamente desapercibidas en una pantalla digital común sin gradación.
Siglent frente a Rigol y Hantek: comparativa de laboratorio de banco
Al seleccionar instrumentación de sobremesa para un laboratorio docente o profesional, los tres fabricantes de mayor presencia en el mercado se diferencian en los siguientes aspectos:
| Criterio de análisis | Siglent | Rigol | Hantek |
|---|---|---|---|
| Ancho de banda por precio | Excepcional. Ofrece 200 MHz en 2 canales por cerca de 400 € en el SDS1202X-E. | Excelente en 100 MHz (Rigol DS1102Z-E), pero el salto a 200 MHz suele exigir mayor inversión. | Bajo coste absoluto en series DSO2000 y DSO5000, con menor refinamiento general. |
| Arquitectura de pantalla | Tecnología SPO de 256 niveles con tasa de hasta 400.000 wfms/s en modo secuencia. | Tecnología UltraVision con memoria muy profunda (24 Mpts a 50 Mpts) y buena persistencia. | Pantalla digital clásica de persistencia básica sin gradación avanzada de fósforo. |
| Decodificación serie | Incluida de serie y gratuita en firmware (I2C, SPI, UART, CAN, LIN). | Incluida en las revisiones modernas de firmware en series DS y DHO. | Disponible en series DSO2000; ausente en modelos antiguos como el DSO5102P. |
| Rendimiento de la FFT | FFT completa de 1 Mpts con coprocesador acelerado y cursores automáticos. | FFT estándar en series DS1000Z; muy mejorada en la serie moderna DHO de 12 bits. | FFT básica con ventanas cortas orientada a comprobaciones rápidas de armónicos. |
| Interfaz y ergonomía | Mandos giratorios con pulsador de centrado; servidor web integrado en modelos 4CH. | Excelente tacto de mandos y menús muy intuitivos para estudiantes y técnicos. | Chasis ligero, encoders más económicos y menús funcionales de navegación directa. |
Ventajas y limitaciones reales de los osciloscopios Siglent
Puntos fuertes de Siglent
- Relación prestaciones/precio imbatible: Obtener 200 MHz de ancho de banda y decodificación serie completa por el precio habitual de un equipo de 100 MHz.
- Potencia de análisis en frecuencia: Su FFT sobre 1 Mpts es la más limpia y detallada en su rango de precio.
- Modo Secuencia de hardware: Permite almacenar decenas de miles de eventos raros sin desperdiciar memoria en tiempos muertos.
- Control remoto sin software instalado: Los modelos de 4 canales incorporan servidor web accesible desde cualquier navegador por cable de red Ethernet.
- Soporte para diagramas de Bode: Capacidad de trazar curvas de respuesta en frecuencia vinculándolo a generadores de funciones de la serie SDG.
Limitaciones técnicas y compromisos
- Ventilador audible: En los modelos de 4 canales como el SDS1104X-U y SDS1204X-E, el ventilador de refrigeración del chasis se percibe claramente en entornos de trabajo en completo silencio.
- Riqueza de menús: La cantidad de parámetros de disparo avanzado, filtros digitales y modos matemáticos requiere cierto tiempo de adaptación frente a interfaces más elementales.
- Masa común en modelos de banco: Como en cualquier equipo de red eléctrica, las masas de los canales BNC están unidas internamente y conectadas a la toma de tierra del enchufe. Para medir fases de red o etapas flotantes es obligatorio recurrir a sondas diferenciales aisladas o revisar las precauciones para medir 230 V con osciloscopio con seguridad.
Preguntas frecuentes sobre osciloscopios Siglent
¿Qué diferencia técnica existe entre la serie SDS1000X-E y la serie SDS1000X-U?
La serie SDS1000X-E (como el SDS1202X-E de 2 canales y el SDS1204X-E de 4 canales) representa la gama completa de prestaciones: incorpora doble convertidor ADC en 4 canales, servidor web integrado para control remoto por red, soporte para diagramas de Bode y conector para módulo analizador lógico MSO de 16 canales. La serie SDS1000X-U (como el SDS1104X-U) es una versión optimizada en coste que conserva los 4 canales analógicos, los 14 Mpts de memoria y la decodificación serie, pero prescinde del servidor web embebido y la opción MSO para ofrecer el precio más competitivo posible en 4 vías.
¿Por qué el Siglent SDS1202X-E es preferible frente a un osciloscopio de 100 MHz?
Al medir señales digitales o conmutaciones de alta velocidad (como relojes de microcontrolador o fuentes de alimentación conmutadas), un osciloscopio no solo debe medir la frecuencia fundamental, sino también al menos el tercer o quinto armónico de la onda cuadrada para reproducir fielmente sus flancos de subida sin redondeos artificiales. Disponer de 200 MHz de ancho de banda frente a 100 MHz permite capturar transitorios de menos de 1,75 nanosegundos (frente a los 3,5 ns de un equipo de 100 MHz), asegurando mediciones de tiempo y amplitud mucho más fieles a la realidad física del circuito.
¿Vienen incluidas las licencias de decodificación de buses serie en los osciloscopios Siglent?
Sí. A diferencia de las marcas de instrumentación tradicionales que comercializan las opciones de decodificación como paquetes de software de pago independiente con costes de cientos de euros, en los osciloscopios de las series SDS1000X-E, SDS1000X-U y SDS2000X los decodificadores y disparos para protocolos I2C, SPI, UART/RS232, CAN y LIN vienen completamente desbloqueados y operativos de fábrica en el firmware estándar.
¿Cómo se realizan diagramas de Bode con un osciloscopio Siglent?
Los modelos de 4 canales de la serie SDS1000X-E incorporan la función nativa Bode Plot II. Conectando el osciloscopio por cable USB a un generador de funciones arbitrarias de la serie Siglent SDG (o utilizando el módulo generador USB opcional SAG1021I), el osciloscopio controla de forma automática el generador para emitir un barrido senoidal de frecuencias a la entrada del filtro o amplificador bajo prueba, midiendo de manera sincronizada la ganancia y el desfase a la salida para trazar la curva de respuesta en frecuencia con rango dinámico superior a 100 dB.
¿Qué ventajas aporta la nueva serie Siglent SDS800X HD de 12 bits frente a los 8 bits clásicos?
Un convertidor analógico-digital de 8 bits divide la pantalla vertical en 256 escalones de cuantización, lo que genera un error de digitalización apreciable cuando se amplía una traza en el eje vertical. Los osciloscopios de la serie SDS800X HD incorporan un ADC de 12 bits reales que ofrece 4.096 escalones de cuantización (16 veces más resolución). Esto permite analizar pequeños ruidos y fluctuaciones de conmutación en sistemas de potencia o señales analógicas débiles sin que el ruido de cuantización enmascare la información real de la señal.
