Elegir un osciloscopio adecuado depende del tipo de señal que vas a medir, de dónde está referenciada la masa del circuito y del margen de frecuencia que necesitas capturar sin distorsión. No requiere el mismo instrumento quien depura tramas I2C/SPI en un microcontrolador de 3,3 V que un taller mecánico que mide picos inductivos de 350 V en el primario de una bobina de encendido o un técnico de mantenimiento industrial que trabaja en cuadros trifásicos de 400 V CAT III.
- 1. Navegación rápida según tu aplicación de medida
- 2. Comparativa técnica de modelos de referencia por categoría
- 3. Análisis técnico de los modelos más demandados
- 4. Guías técnicas por marca de fabricante
- 5. Criterios de ingeniería para elegir tu osciloscopio (Regla del 5×)
- 6. Guías prácticas de medición y diagnóstico en circuito
- 7. Preguntas frecuentes sobre osciloscopios (FAQ)

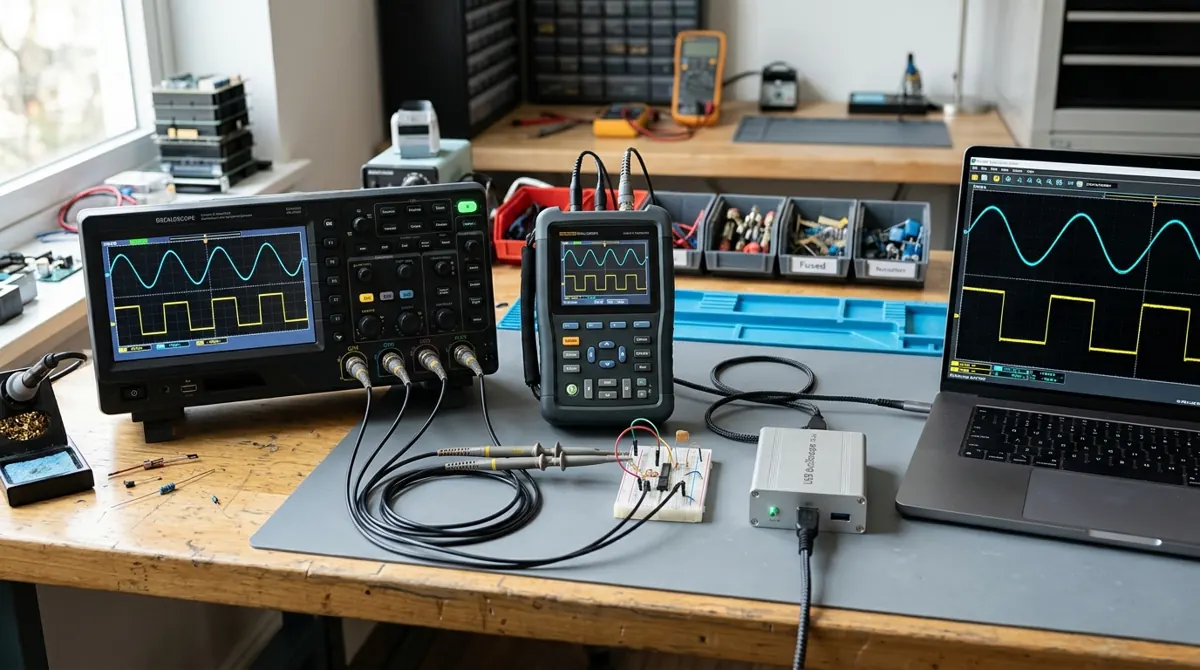

Navegación rápida según tu aplicación de medida
Selecciona directamente la arquitectura de instrumento o el ámbito de trabajo que buscas:
Osciloscopios Digitales (DSO)
Equipos de sobremesa de 2 y 4 canales (50 a 200 MHz, hasta 1 GSa/s) con memoria profunda y decodificación de protocolos serie para electrónica general, diseño e I+D.
Osciloscopios para Automoción
Analizadores multicanal (4 a 8 canales) para diagnóstico de inyectores, bobinas COP, sensores CKP/CMP, compresión relativa y tramas CAN/LIN en vehículos de 12/24 V.
Osciloscopios Portátiles y Mano
Equipos alimentados por batería interna (osciloscopios-multímetro y formato tablet). Imprescindibles cuando necesitas movilidad o entradas aisladas CAT III/IV.
Osciloscopios USB para PC
Adquisición compacta apoyada en el procesador y monitor del ordenador. Destacan por su relación prestaciones/precio y análisis de espectro FFT o registro continuo.
Osciloscopios para Android y Tablet
Soluciones ultraligeras por USB OTG o Wi-Fi para visualizar señales en campo desde una tablet o smartphone sin depender de la red eléctrica.
Osciloscopios y Proyectos con Arduino
Tanto si buscas un osciloscopio real para depurar placas Arduino/ESP32 como si quieres construir un monitor didáctico de baja frecuencia con el ADC del microcontrolador.
Comparativa técnica de osciloscopios de referencia por categoría
En la siguiente tabla resumimos las especificaciones verificadas en hoja de datos oficial de los modelos más representativos de cada segmento:
| Modelo exacto | Categoría | Ancho de banda | Canales | Muestreo máx. | Memoria | Aislamiento de masa | Aplicación recomendada | Oferta |
|---|---|---|---|---|---|---|---|---|
| Digital (Banco) | 50 MHz | 4 | 1 GSa/s | 12 Mpts (24 Mpts opc.) | No (masa BNC a tierra PE) | Estándar de laboratorio, SPI e I2C simultáneos | VER MEJOR PRECIO | |

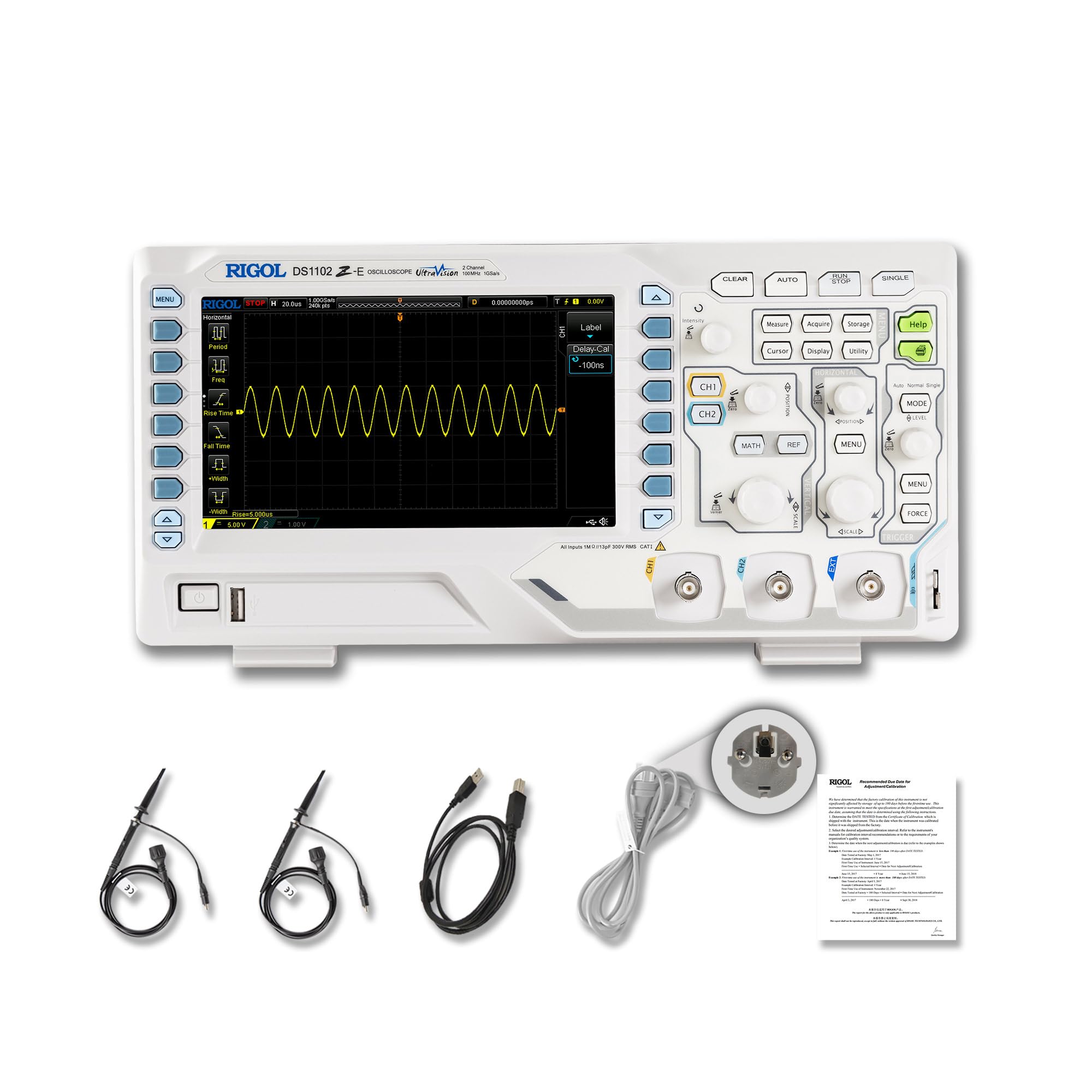

| Digital (Banco) | 100 MHz | 2 | 1 GSa/s | 24 Mpts | No (masa BNC a tierra PE) | Electrónica analógica/digital hasta 100 MHz | VER MEJOR PRECIO | |

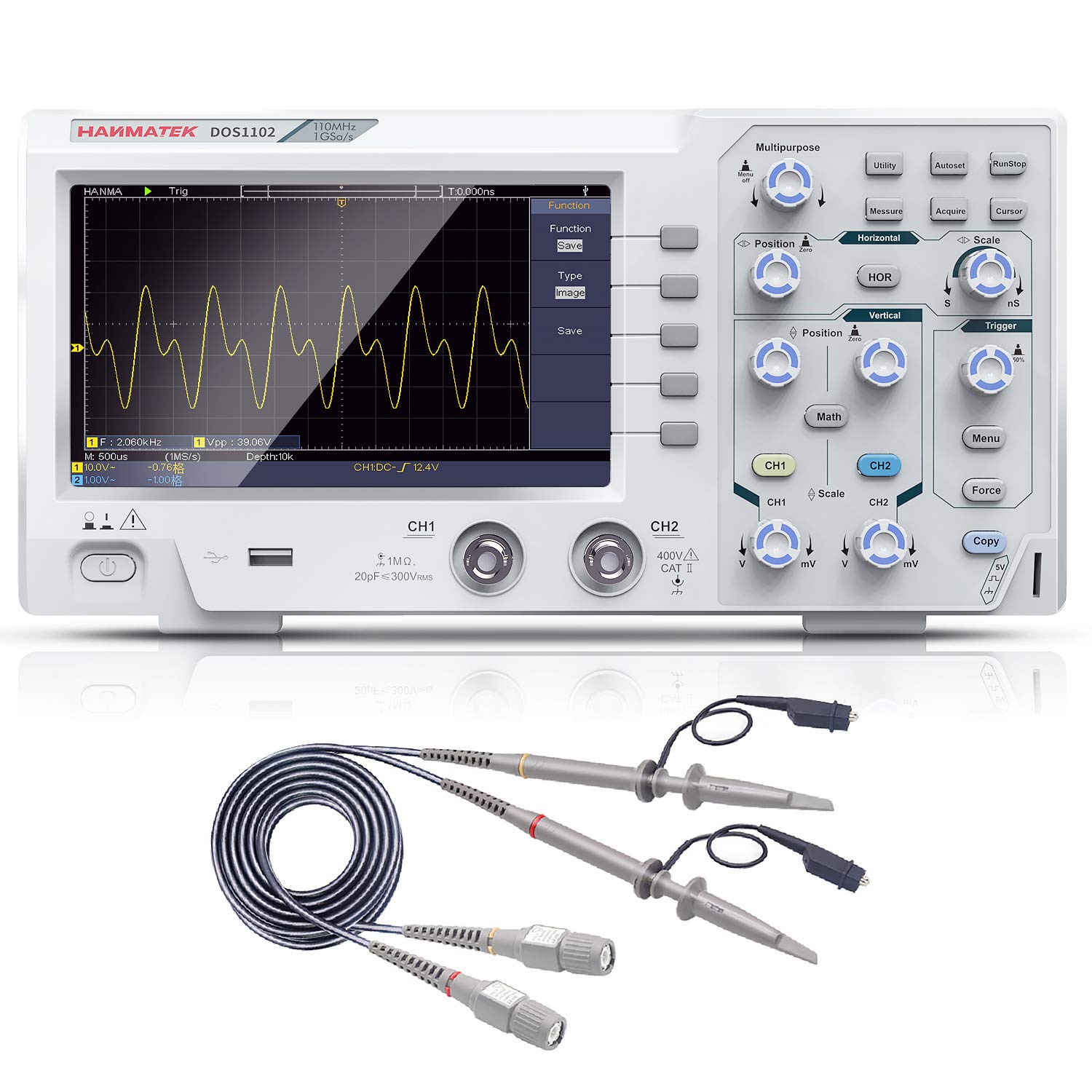

| Digital (Banco) | 100 MHz | 2 | 1 GSa/s | 8 Mpts | No (masa BNC a tierra PE) | Primer banco de trabajo económico con decodificación | VER MEJOR PRECIO | |
| Digital (Banco) | 200 MHz | 2 | 1 GSa/s | 40 Mpts | No (masa BNC a tierra PE) | Captura de tramas largas y señales rápidas | VER MEJOR PRECIO | |
| Automoción / USB | 0,1 MHz (100 kHz) | 8 | 2,4 MSa/s | 4 Kpts | Masa común USB (requiere HT201 en primario) | Sincronización de hasta 8 sensores/actuadores de motor | VER MEJOR PRECIO | |

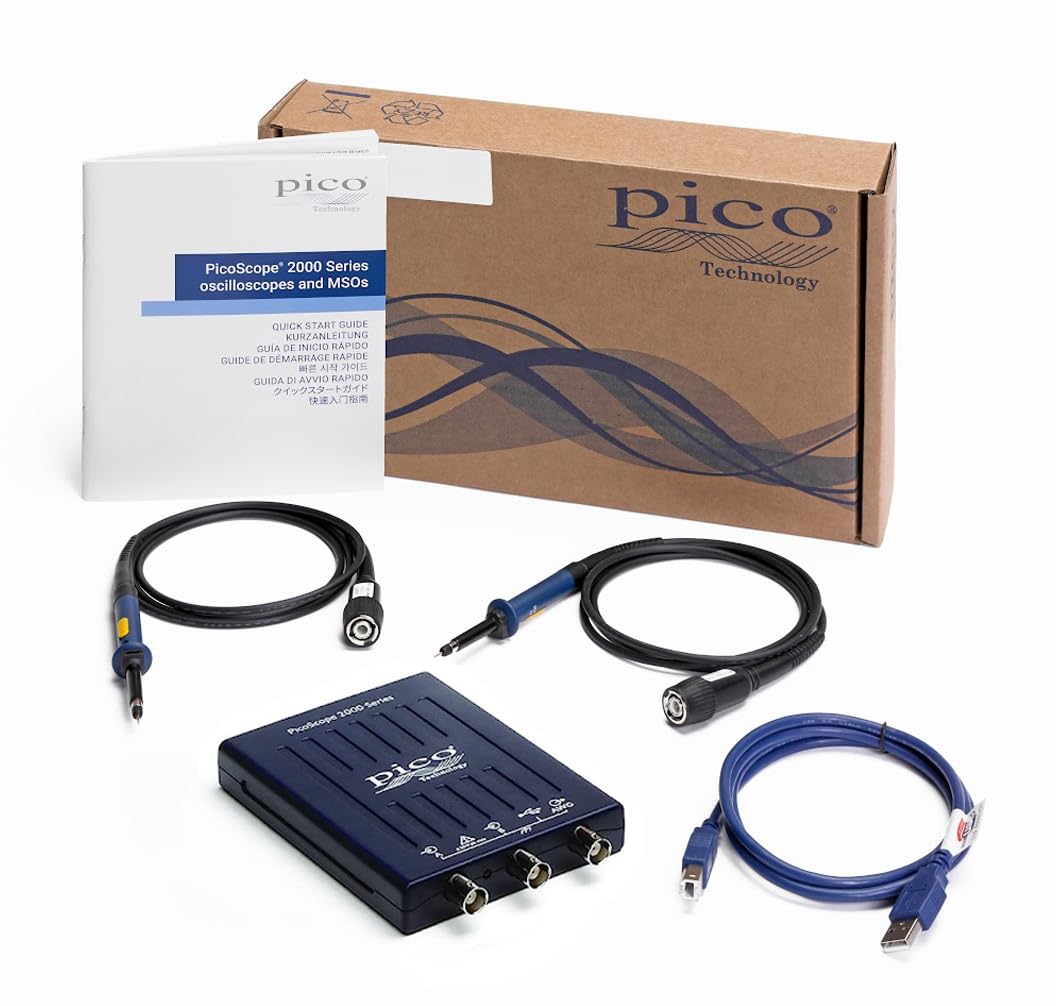

| USB / PC | 10 MHz | 2 + AWG | 100 MSa/s | 8 Kpts | Masa común al chasis USB del PC | Decodificación de más de 20 protocolos serie en PC | VER MEJOR PRECIO | |

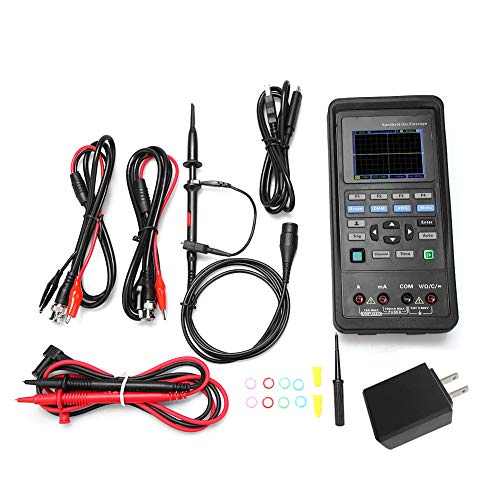

| Portátil 3 en 1 | 70 MHz | 2 + DMM + AWG | 250 MSa/s | 6 Kpts | Flotante en batería (masa común entre CH1 y CH2) | Mantenimiento de campo y servicio técnico móvil | VER MEJOR PRECIO | |
| Portátil Industrial | 200 MHz | 4 aislados | 2,5 GSa/s | 10 Kpts/canal | Sí: canales aislados independientemente CAT III 1000V / CAT IV 600V | Variadores de frecuencia industriales y potencia trifásica | VER MEJOR PRECIO |

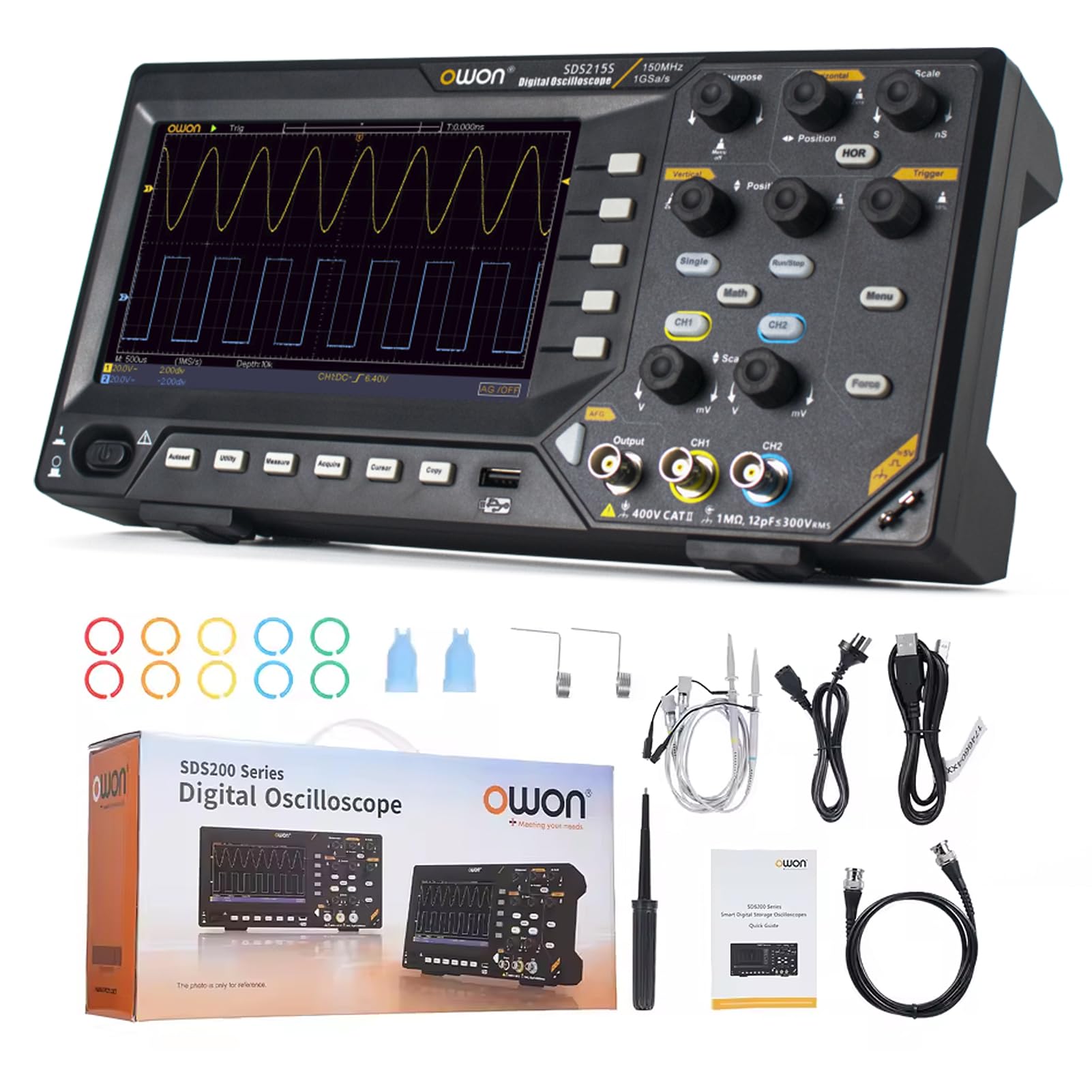

Selección destacada disponible en Amazon
Advertencia crítica de seguridad eléctrica: el bucle de tierra en el conector BNC
En prácticamente todos los osciloscopios de sobremesa alimentados por red eléctrica (Rigol, Siglent, Hantek, Owon, GW Instek), el anillo metálico exterior de todos los conectores BNC y la pinza de cocodrilo de la sonda están conectados directamente a la toma de tierra de protección (PE) del enchufe. Si conectas la pinza de masa de la sonda a un punto con potencial respecto a tierra (por ejemplo, el neutro o la fase de 230 V AC, o el puente rectificador primario de una fuente conmutada sin transformador de aislamiento), provocarás un cortocircuito franco a través del chasis del osciloscopio. Para medir en el lado primario de red eléctrica utiliza siempre una sonda diferencial activa de alta tensión o un osciloscopio portátil con canales aislados certificadamente (CAT III/IV). Nunca anules la toma de tierra del cable de alimentación del instrumento.
Análisis técnico de modelos representativos
A continuación detallamos los cuatro perfiles de equipo más demandados en banco de electrónica y diagnóstico:

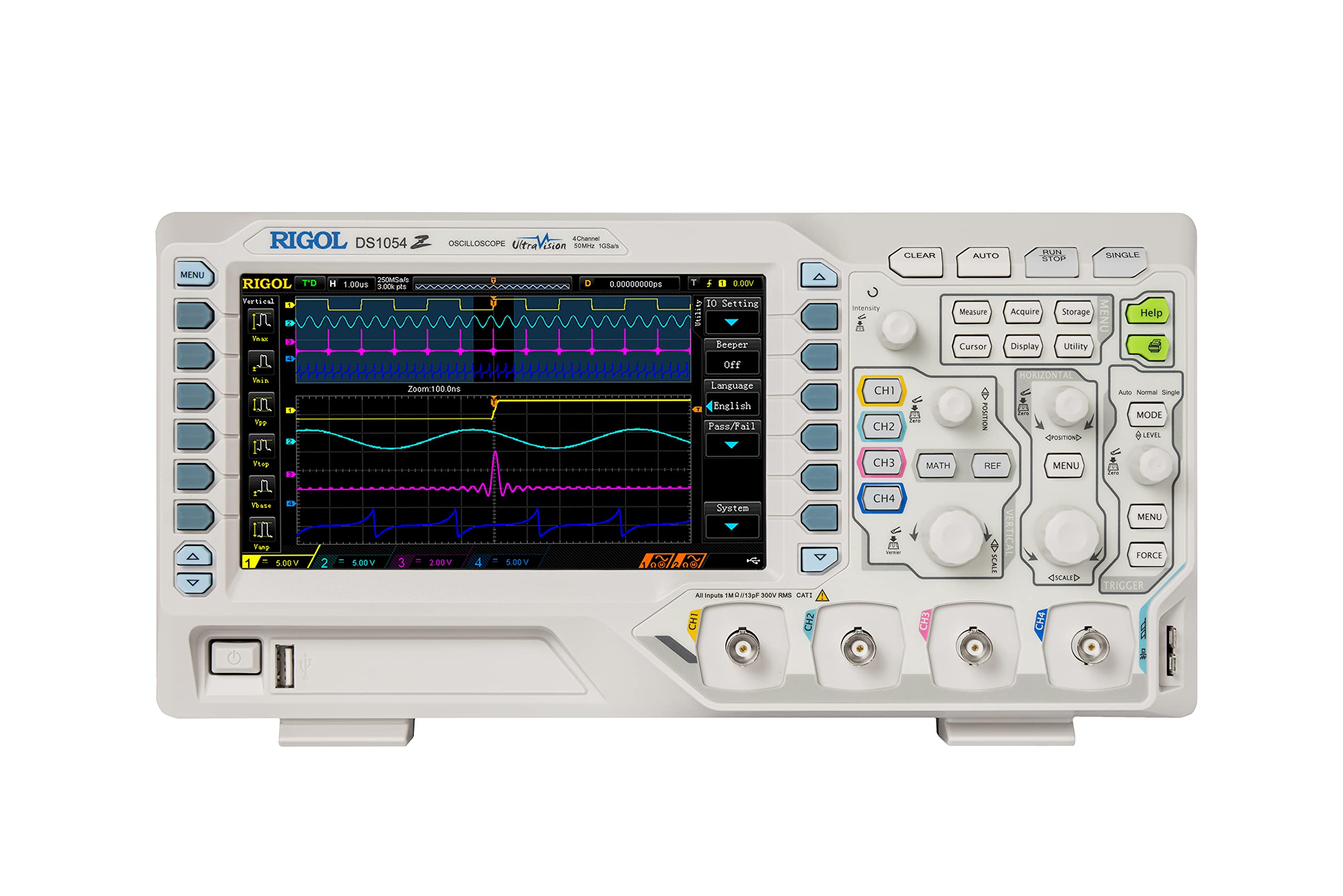

1. Rigol DS1054Z, El referente de 4 canales para laboratorio y sistemas embebidos
El Rigol DS1054Z (50 MHz de ancho de banda analógico, 4 canales, 1 GSa/s en canal único y 12 Mpts de memoria estándar) sigue siendo la referencia en universidades, laboratorios de desarrollo e ingeniería electrónica. Sus cuatro canales permiten visualizar simultáneamente las cuatro líneas de un bus SPI (SCLK, MOSI, MISO y CS) o cruzar una entrada analógica con señales de control PWM.
2. Hantek DSO5102P, Dos canales a 100 MHz con interfaz directa
Para quienes priorizan ancho de banda de 100 MHz en dos canales y controles dedicados por canal sin menús complejos, el Hantek DSO5102P ofrece muestreo en tiempo real de 1 GSa/s en pantalla WVGA de 7 pulgadas. Es una opción habitual en talleres de reparación de placas electrónicas y docencia, teniendo presente que su profundidad de memoria (40 Kpts) está pensada para captura en tiempo real más que para análisis post-disparo de tramas serie largas.

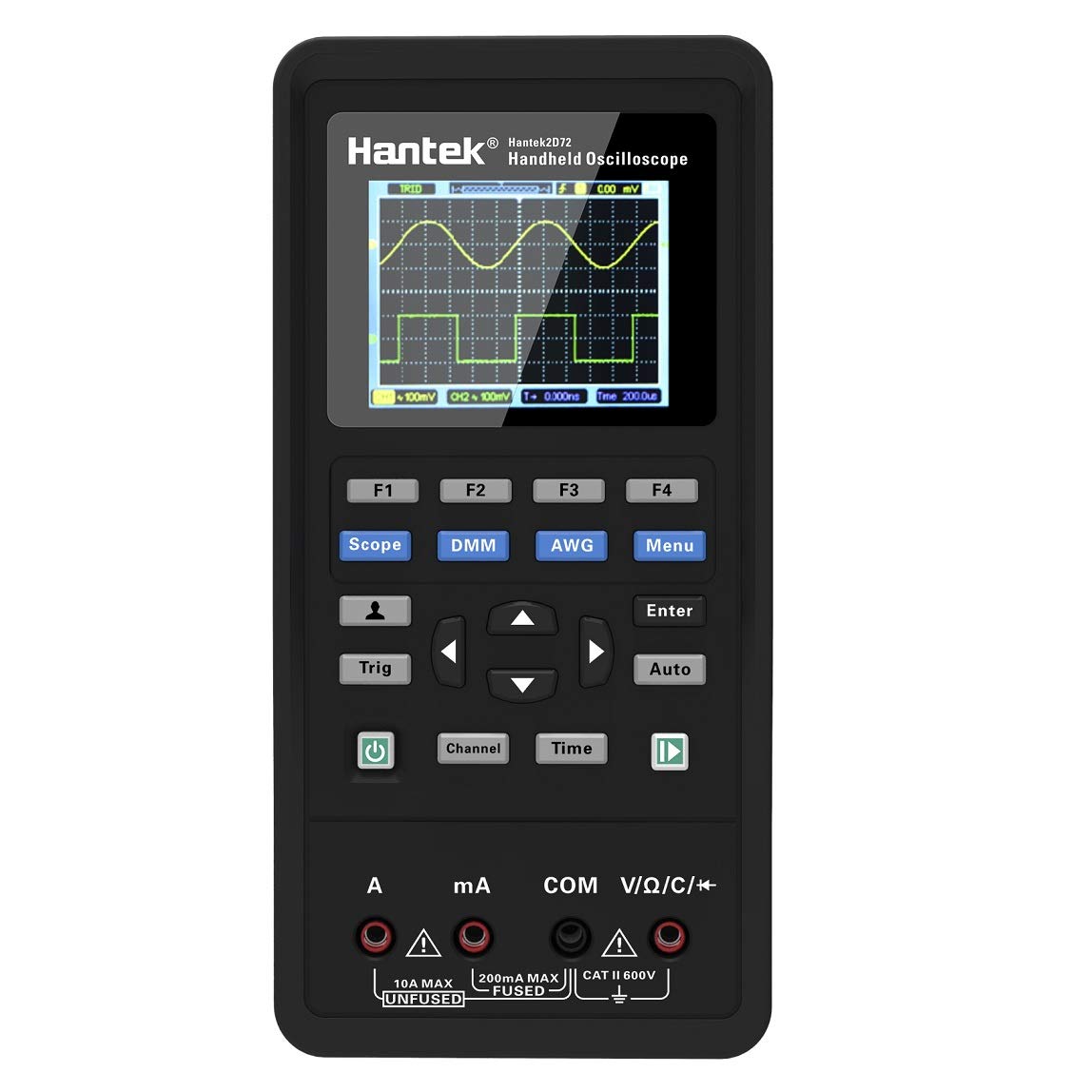

3. Osciloscopios portátiles de bolsillo para campo
Cuando necesitas verificar rápidamente la presencia de una señal PWM, un sensor Hall o una salida de audio fuera del banco de trabajo, los mini-osciloscopios alimentados por batería de litio caben en la bolsa de herramientas:
Guías por marca de fabricante
Cada fabricante orienta su catálogo a necesidades distintas de memoria, software para PC y certificación de seguridad. Consulta nuestro análisis técnico de las principales marcas del mercado:

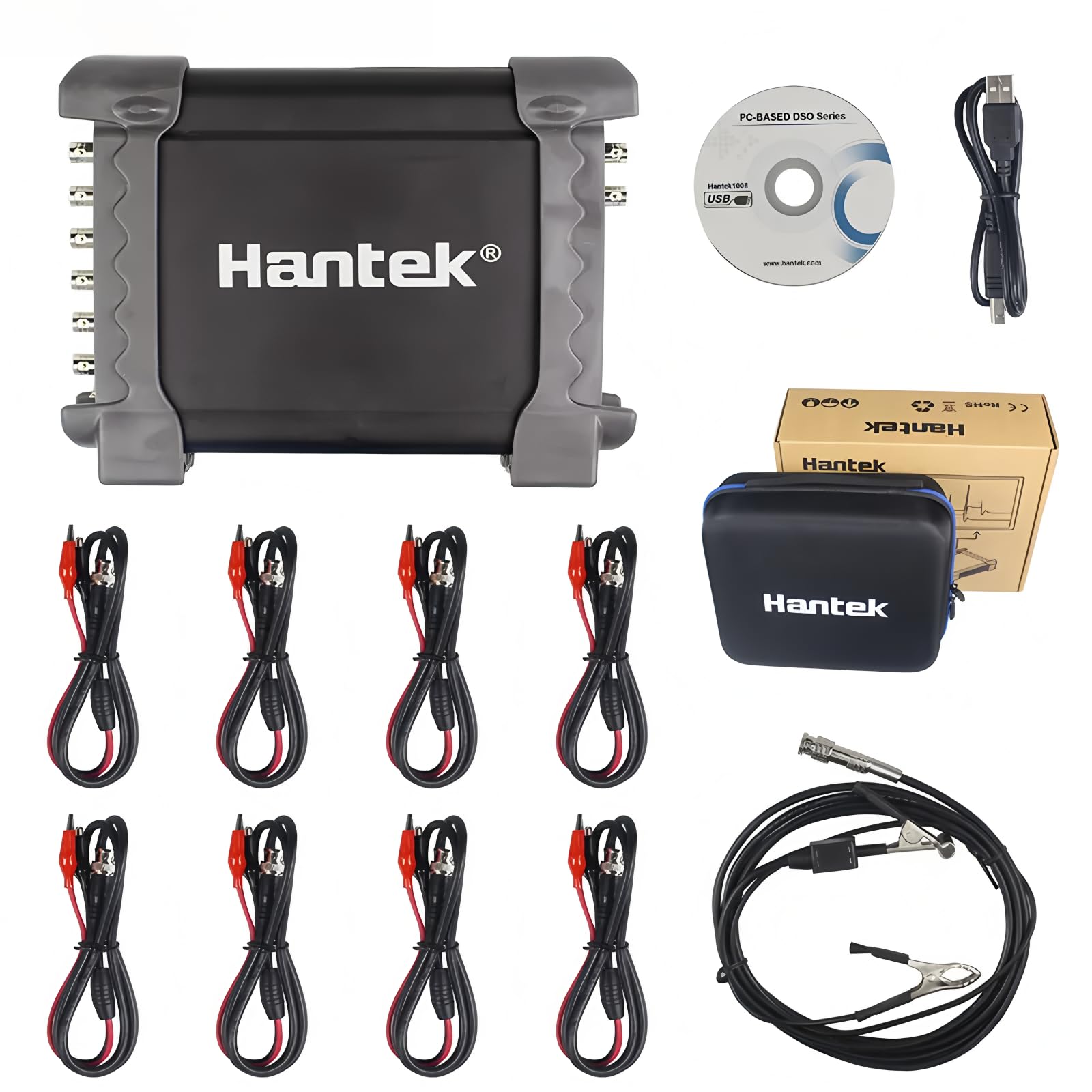

- Osciloscopios Hantek: líder en relación prestaciones/precio en equipos USB para PC (serie 6022), automoción (1008C) y banco de entrada (DSO2C10 / DSO2D15).

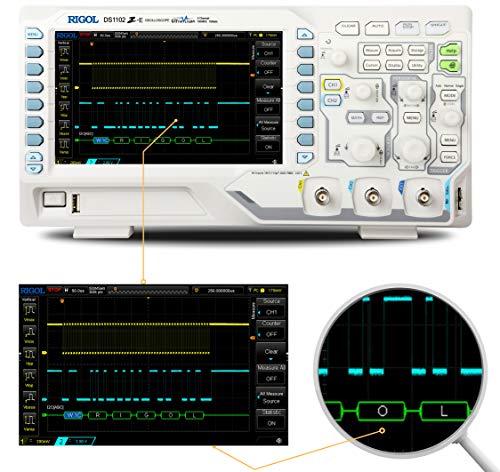

- Osciloscopios Rigol: referente de instrumentación de laboratorio con arquitectura UltraVision, memoria profunda (12 a 24 Mpts) y excelente estabilidad de disparo.

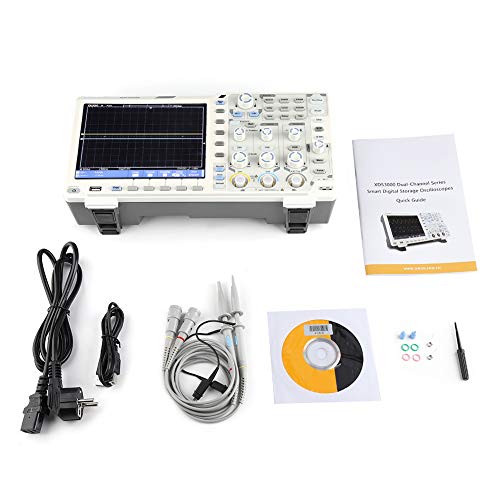

- Osciloscopios Owon: especialista en equipos de sobremesa con gran memoria (serie XDS), osciloscopios USB con aislamiento galvánico (VDS1022I) y portátiles 3 en 1 (serie HDS200).
- Osciloscopios Pico Technology (PicoScope): el estándar profesional en osciloscopios USB para ingeniería (PicoScope 7) y diagnóstico avanzado de automoción.

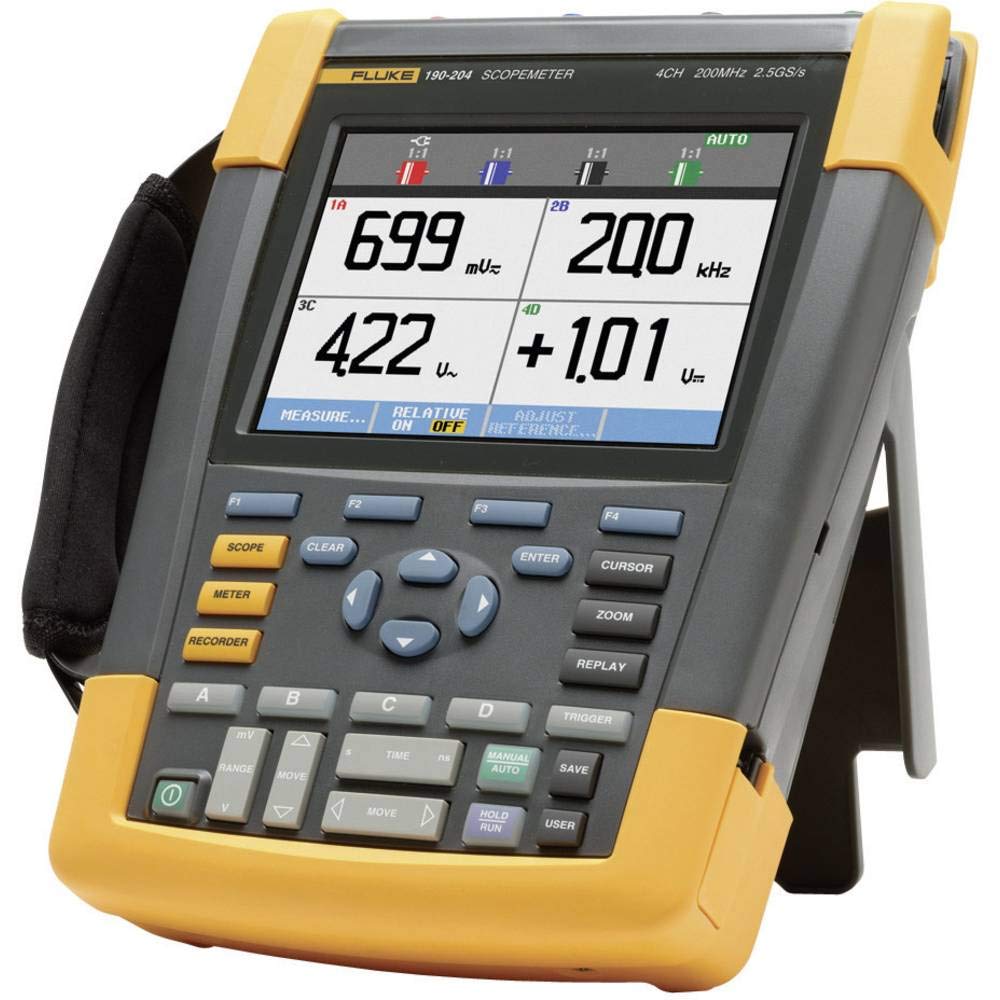

- Instrumentación Fluke: máxima seguridad industrial con la gama ScopeMeter serie 190 (canales independientes aislados hasta CAT IV 600 V) y multímetros True-RMS.
- Osciloscopios GW Instek: instrumentación taiwanesa de alta fiabilidad para formación técnica, laboratorios universitarios y control de calidad industrial (series GDS-1000B y GDS-2000E).
Criterios de ingeniería para comprar un osciloscopio (La regla del 5×)
Antes de comparar precios, comprueba estas cuatro especificaciones fundamentales en la hoja de datos del fabricante:
- Ancho de banda analógico (-3 dB) y la regla del 5×: el ancho de banda indica la frecuencia a la que una onda senoidal pura sufre una atenuación del 29,3 % (-3 dB). Sin embargo, las señales digitales cuadradas (relojes PWM, SPI, UART) están compuestas por su frecuencia fundamental y sus armónicos impares (3.º, 5.º, 7.º). Para medir tiempos de subida con un error inferior al 2 %, elige un ancho de banda al menos 5 veces superior a la frecuencia fundamental de la señal digital (por ejemplo, 100 MHz para relojes digitales de 20 MHz).
- Velocidad de muestreo en tiempo real (MSa/s o GSa/s): aunque el teorema de Nyquist fija el mínimo teórico en 2 muestras por ciclo, en la práctica un osciloscopio digital necesita al menos 5 a 10 muestras por período para reconstruir flancos rápidos y detectar transitorios (glitches). Comprueba siempre cómo se reparte la tasa de muestreo al activar todos los canales: un equipo de 1 GSa/s con un único ADC compartido pasa a 500 MSa/s con 2 canales activos y a 250 MSa/s con 4 canales.
- Profundidad de memoria (Mpts): la relación matemática es estricta:
Tiempo de captura = Memoria / Velocidad de muestreo. Con solo 40 Kpts de memoria a 1 GSa/s, el osciloscopio se ve obligado a reducir drásticamente su velocidad de muestreo en bases de tiempo lentas (10 ms/div). Con 8 Mpts a 24 Mpts puedes capturar una trama completa de arranque I2C o UART manteniendo máxima resolución temporal para hacer zoom después del disparo. - Sondas y acoplamiento de entrada: las sondas pasivas conmutables
1X / 10Xtrabajan en modo1Xcon un ancho de banda muy limitado (típicamente 6 a 10 MHz) y añaden una carga capacitiva alta (~90 a 120 pF) que puede apagar un oscilador de cristal. Trabaja por norma general en posición 10X (impedancia de10 MΩ // ~15 pF) y compensa la sonda antes de medir.
Guías prácticas de medición y diagnóstico con osciloscopio
Explora nuestros tutoriales técnicos paso a paso en la sección de Medición y Diagnóstico:
- Cómo compensar y verificar la sonda del osciloscopio (ajuste capacitivo 10X y comprobación en 1 kHz)
- Cómo medir bobinas de encendido e inyectores con osciloscopio en automoción (uso de atenuador 20:1 HT201)
- Diagnóstico de buses I2C y SPI con osciloscopio: niveles lógicos, resistencias pull-up y decodificación
- Cómo depurar comunicación serie UART con el osciloscopio: cálculo real de baudios y tramas
- Cómo medir el parpadeo (flicker) y modulación PWM en iluminación LED con osciloscopio
- Qué osciloscopio elegir para proyectos con Arduino y ESP32 según los buses y frecuencias que utilices
- Qué es un osciloscopio, cómo funciona internamente y qué tipos de ondas permite analizar
Preguntas frecuentes sobre osciloscopios
Aplica siempre la regla del 5×: para medir una onda cuadrada o digital sin deformar sus flancos (tiempos de subida), el ancho de banda analógico del osciloscopio debe ser al menos 5 veces la frecuencia fundamental de la señal. Para señales senoidales de audio o fuentes conmutadas de 100 kHz, un equipo de 20 MHz es suficiente. Para microcontroladores rápidos, buses SPI a 10 MHz o señales lógicas de alta velocidad, se requieren como mínimo 100 MHz.
En los osciloscopios de sobremesa convencionales, el conector exterior del BNC (la masa de la sonda con pinza de cocodrilo) está unido directamente a la toma de tierra de protección (PE) del enchufe de red eléctrica. Si conectas esa pinza de masa a cualquier punto que no sea el potencial neutro/tierra (por ejemplo, a la fase de 230 V o al bus continuo rectificado de una fuente conmutada), provocarás un cortocircuito directo a tierra instantáneo, dañando el osciloscopio, el circuito bajo prueba y haciendo saltar las protecciones del cuadro eléctrico.
La tasa de muestreo (GSa/s) indica cuántas muestras por segundo toma el conversor analógico-digital (ADC). La profundidad de memoria (Mpts) determina cuánto tiempo puedes capturar a esa velocidad máxima. La fórmula técnica es: Tiempo capturado = Profundidad de memoria / Velocidad de muestreo. Con poca memoria, el instrumento se ve obligado a reducir el muestreo en bases de tiempo lentas, perdiendo detalles y transitorios rápidos.
Debes compensar la sonda cada vez que la conectes a un canal diferente o cambies de sonda. Al medir en modo 10X, el recortador capacitivo interno de la sonda debe igualar la capacitancia de entrada del canal para evitar que las ondas cuadradas muestren sobreimpulso (sobrecompensación) o redondeo en las esquinas (subcompensación). Se ajusta con el destornillador plástico en la salida de prueba de 1 kHz del propio equipo.
