En instalaciones industriales de alta energía, subestaciones eléctricas, centros de transformación, plantas solares y cuadros de variadores de frecuencia trifásicos (VFD), utilizar un osciloscopio convencional de sobremesa supone un peligro grave de cortocircuito y arco eléctrico. Comprar un osciloscopio Fluke de la gama ScopeMeter (series 190 Series III y 120B) representa el estándar de seguridad indiscutible en la industria pesada: combina robustez mecánica contra caídas y polvo con la certificación de seguridad CAT III 1000 V / CAT IV 600 V con canales aislados galvánicamente de forma independiente. En esta guía técnica analizamos a fondo el catálogo de osciloscopios Fluke, sus rangos de precios reales, las precauciones necesarias en el mercado de segunda mano y las diferencias operativas frente a los multímetros True-RMS como el Fluke 87V.
Diferencia clave antes de elegir: Osciloscopio Fluke ScopeMeter frente a Multímetro Fluke 87V
En el mercado profesional se confunden con frecuencia los multímetros industriales True-RMS (como el célebre Fluke 87V o el Fluke 179) con los osciloscopios portátiles Fluke ScopeMeter (series 120B y 190). Un multímetro digital calcula con altísima precisión valores numéricos de tensión eficaz (True-RMS), frecuencia y ciclo de trabajo en su pantalla digital, pero no muestra la forma de onda gráfica en el tiempo. Para capturar picos de conmutación de transistores IGBT, ruido en buses de datos o transitorios de red, es imprescindible utilizar un osciloscopio ScopeMeter o recurrir a osciloscopios portátiles y de mano con pantalla gráfica.
¿Cuál es el mejor osciloscopio Fluke en calidad-precio? Comparativa 2026
La siguiente tabla compara los instrumentos Fluke más demandados para mantenimiento industrial y electromecánico en España, detallando su categoría real de medida, ancho de banda y nivel de aislamiento galvánico homologado:
| Modelo exacto | Formato y Categoría | Ancho de banda / Muestreo | Canales / Entradas | Aislamiento y Seguridad IEC 61010 | Aplicación industrial | Oferta |
|---|---|---|---|---|---|---|
| Osciloscopio portátil industrial | 200 MHz (2,5 GSa/s) | 4 canales BNC aislados | 4 canales aislados independientemente entre sí y respecto a tierra (CAT III 1000V / CAT IV 600V) | Diagnóstico simultáneo de entrada trifásica (L1, L2, L3) y bus DC o salida PWM de IGBT en variadores | VER MEJOR PRECIO | |
| Osciloscopio portátil industrial | 200 MHz (2,5 GSa/s) | 2 canales BNC + DMM aislado | Canales aislados independientemente CAT III 1000V / CAT IV 600V (sellado IP51) | Mantenimiento de maquinaria industrial, grupos electrógenos y localización de transitorios en red | VER MEJOR PRECIO | |
| Osciloscopio Industrial + DMM Doble | 20 MHz (25 MSa/s) | 2 canales + multímetro doble | CAT IV 600V con tecnología Connect-and-View y registro IntellaSet | Mantenimiento electromecánico de planta, bombas, motores y cuadros generales CAT IV 600V | VER MEJOR PRECIO | |

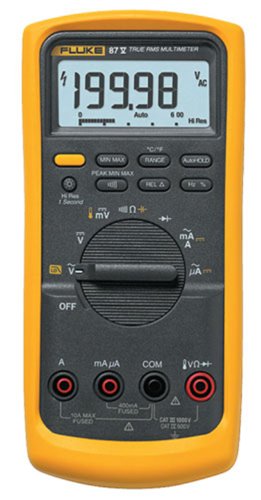

| Multímetro Digital True-RMS (no osciloscopio) | 20 kHz en medida AC True-RMS | 1 entrada DMM (banana 4 mm) | CAT III 1000V / CAT IV 600V con filtro paso bajo para variadores VFD (IP67) | El multímetro estándar de referencia para medir tensión eficaz real y frecuencia en variadores | VER MEJOR PRECIO |

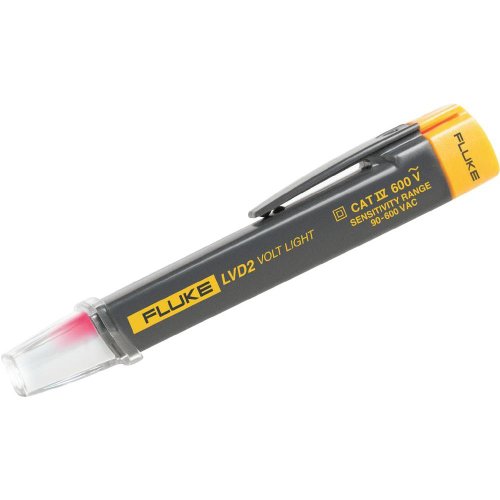

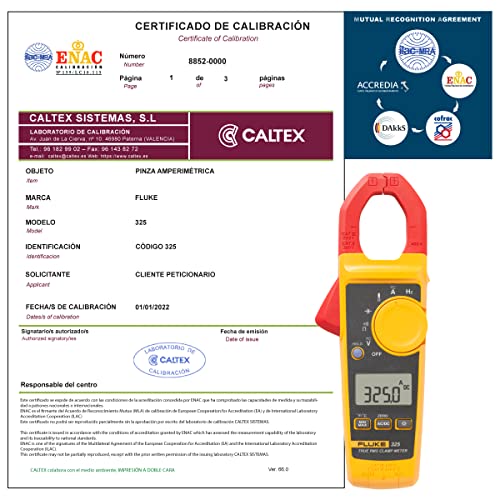

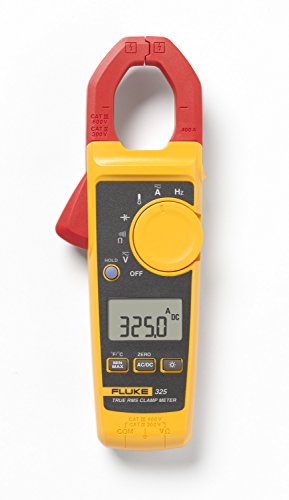

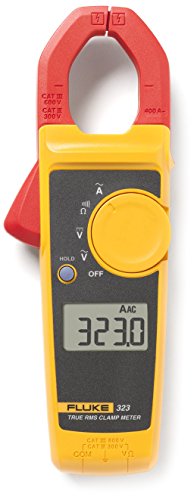

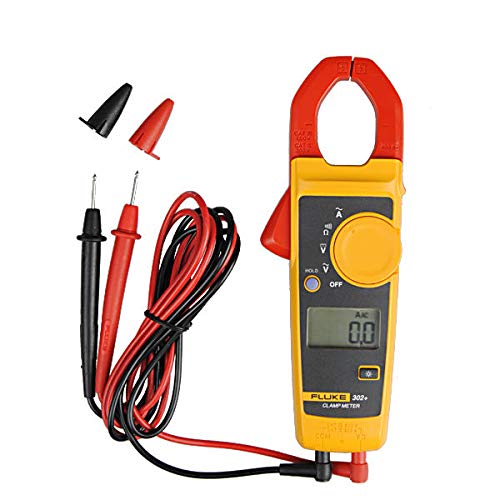

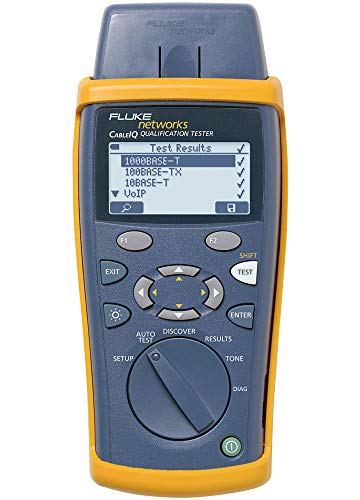

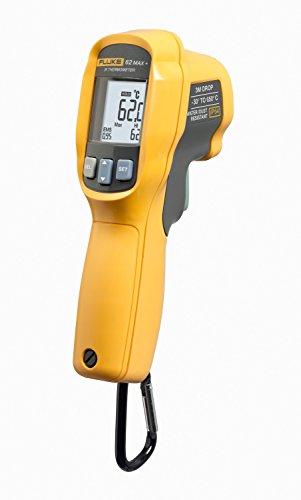

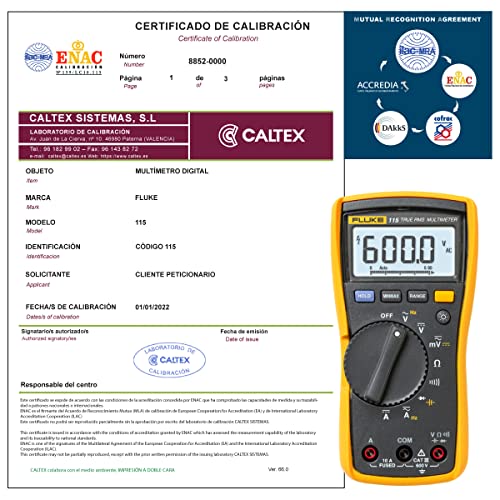

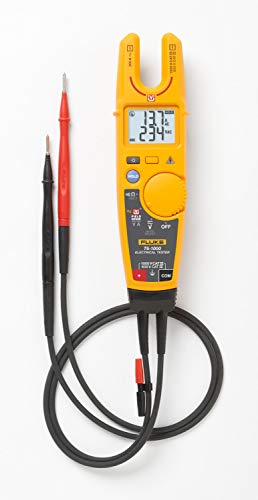

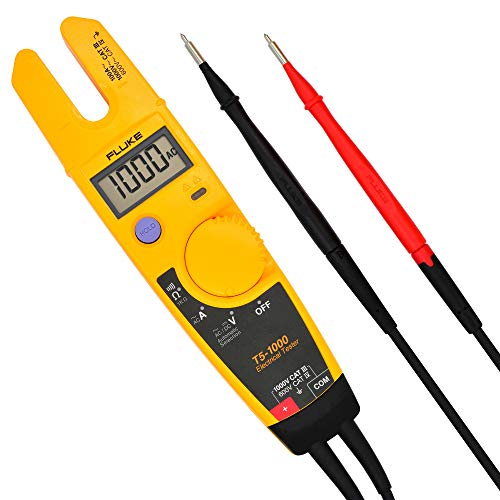

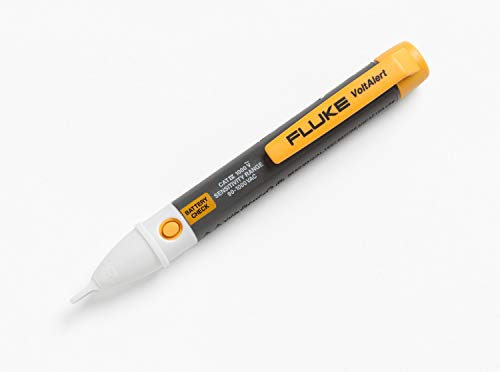

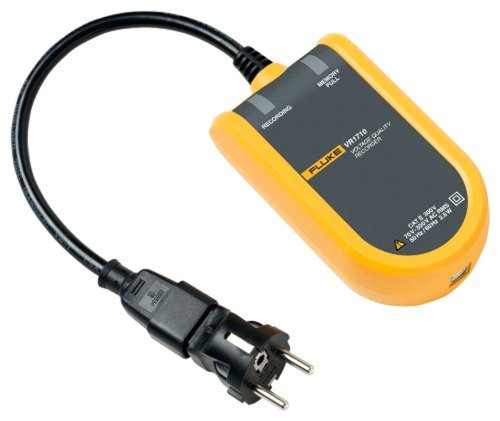

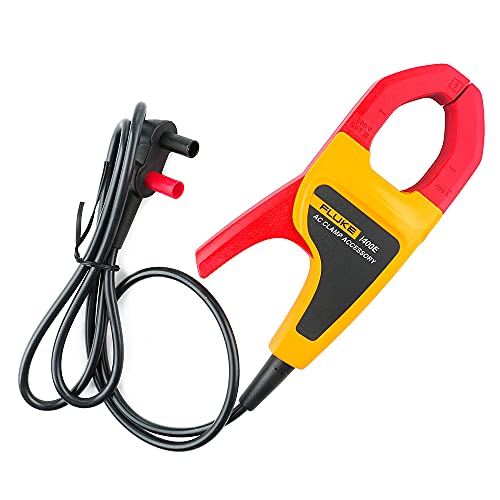

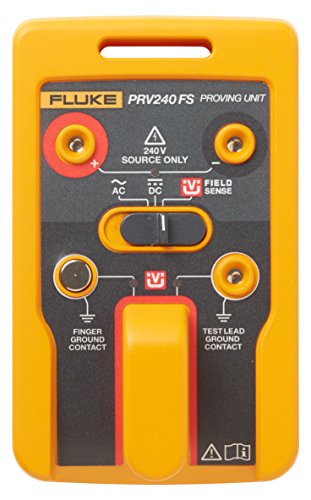

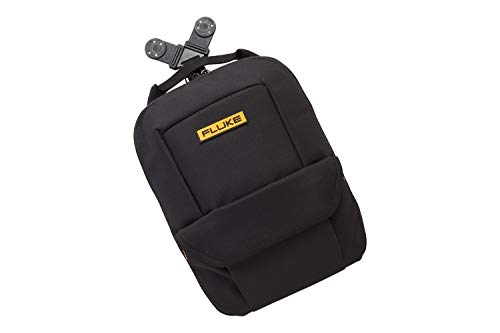

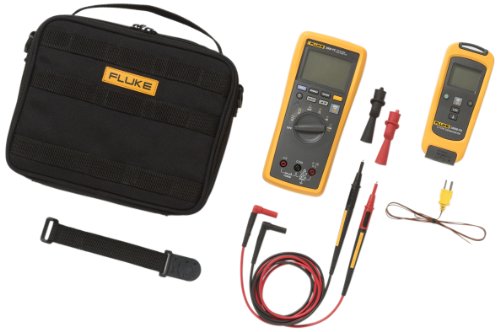

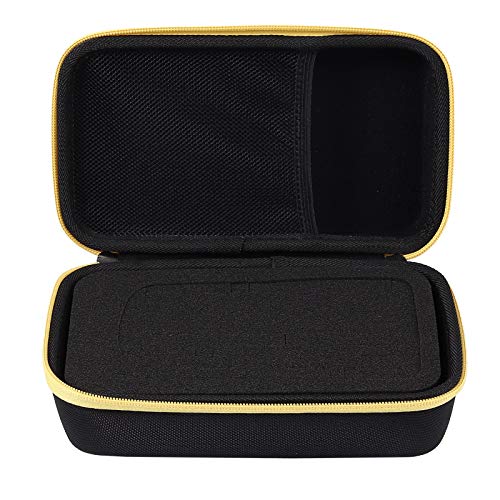

Instrumentación y equipos Fluke disponibles en Amazon
Aislamiento galvánico independiente: por qué un ScopeMeter 190 evita arcos eléctricos
El motivo principal por el que ingenieros de plantas químicas, centrales eléctricas e infraestructuras críticas eligen un osciloscopio Fluke ScopeMeter frente a cualquier otra alternativa radica en su arquitectura de canales flotantes independientes:
Peligro eléctrico: medición de variadores trifásicos con osciloscopios de sobremesa
En un osciloscopio clásico de laboratorio conectado a la red eléctrica, el anillo metálico exterior de cada conector BNC está unido directamente a la toma de tierra de protección (PE) y puenteado entre todos los canales. Si intentas conectar la pinza de masa del Canal 1 a la fase L1 y la pinza del Canal 2 a la fase L2 de una línea trifásica de 400 V, provocarás un cortocircuito bifásico instantáneo a través del chasis del osciloscopio, destruyendo el instrumento y generando un arco eléctrico peligroso para el técnico. Para evitarlo, se requiere utilizar costosas sondas diferenciales de alta tensión o trabajar con un Fluke ScopeMeter con canales aislados de forma independiente.

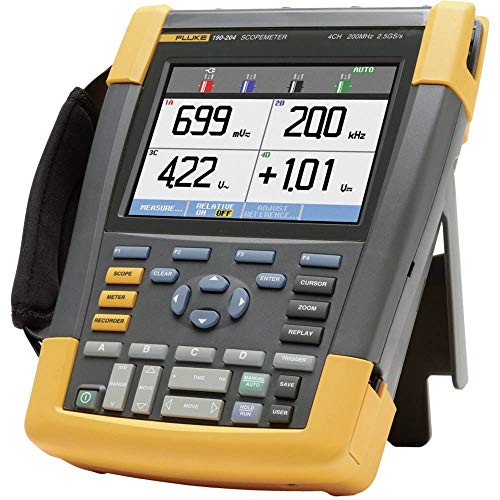

En los modelos Fluke 190 Series III (como el Fluke 190-204 o el Fluke 190-202), cada toma BNC está físicamente separada por barreras de aislamiento cerámico y transformadores internos capaces de soportar hasta 1.000 V de diferencia de potencial flotante entre un canal y otro, y entre cualquier canal y tierra. Esto permite registrar simultáneamente la tensión de línea alterna de 400 V en la entrada, la tensión continua de 650 V en el bus DC y los pulsos modulados PWM de alta velocidad en las puertas de los transistores IGBT de salida con total seguridad y sin alterar los potenciales del circuito.
Precio de los osciloscopios Fluke y recomendaciones para el mercado de segunda mano
El precio de un osciloscopio Fluke ScopeMeter nuevo parte de una horquilla que oscila entre los 1.800 € y 2.500 € para la gama básica de dos canales (serie Fluke 120B, como el 123B, 124B o 125B) y supera los 3.500 € a 5.500 € en las versiones avanzadas de cuatro canales aislados a 200 o 500 MHz (serie Fluke 190 Series III). Este importe responde a costes de homologación metrológica estricta, blindaje ambiental IP51 y calibraciones trazables requeridas por normativas de seguridad laboral.
Por este motivo, existe un mercado dinámico de osciloscopios Fluke de segunda mano (con modelos clásicos muy buscados como el Fluke 196B, 199C, 123 o 225C). Si te planteas comprar un ScopeMeter usado, revisa siempre estos cuatro puntos críticos antes de cerrar la compra:
- Estado del paquete de baterías (BP190 / BP290 / BP291): Las baterías de NiMH de los modelos antiguos o las celdas de litio con muchos ciclos pierden capacidad rápidamente. Comprueba si el equipo mantiene la carga al menos dos horas seguidas con el brillo de pantalla al máximo, o calcula el coste de adquirir una batería original nueva (entre 180 € y 300 €).
- Degradación de la retroiluminación de la pantalla: Los modelos anteriores al año 2012 utilizaban tubos fluorescentes CCFL que amarillean y pierden luminosidad con los años. Los ScopeMeter modernos (120B y 190 Series III) montan pantallas LED de alto contraste legibles bajo luz solar directa.
- Integridad de las sondas apantalladas de alta tensión (VPS410-II): Un ScopeMeter solo conserva su categoría CAT III 1000 V / CAT IV 600 V si se utilizan sus sondas originales aisladas. Verifica que las fundas de aislamiento de los cables no tengan cortes ni fisuras, ya que un juego de sondas de repuesto Fluke originales supera los 250 €.
- Sello de calibración y prueba de autodiagnóstico: Accede al menú de mantenimiento y ejecuta el test interno (*Self-Test*). Asegúrate de que los relés de atenuación de entrada conmutan limpiamente y que la línea base de cero voltios no presenta derivas excesivas de offset.
Fluke en automoción y maquinaria pesada: aplicaciones reales
Muchos electromecánicos consultan sobre el uso del osciloscopio Fluke en automoción. En el sector de turismos convencionales, un ScopeMeter resulta excesivamente caro y carece de las bases de datos guiadas de averías por fabricante que sí ofrecen equipos específicos. Sin embargo, en el diagnóstico de vehículos industriales pesados, camiones de 24 V, maquinaria de obras públicas, autobuses híbridos y ferrocarril, el Fluke ScopeMeter es el instrumento predilecto por su aislamiento ante transitorios inducidos por motores de arranque de gran cilindrada y paquetes de baterías de tracción de 400 a 800 V.
Para talleres de reparación de automóviles que buscan decodificar buses CAN/LIN y verificar sensores de inyección con un presupuesto adaptado al taller, recomendamos consultar nuestra sección especializada de osciloscopios para automoción y el análisis de marcas como osciloscopios Hantek (modelo 1008C) o Pico Technology en osciloscopios PicoScope.
Fluke frente a Rigol y Siglent: entorno de planta frente a banco de laboratorio
Comparar Fluke con fabricantes como Rigol o Siglent permite entender qué instrumento resuelve cada problema operativo:
| Criterio de comparación | Fluke ScopeMeter | Rigol / Siglent (Sobremesa) | Owon / Hantek (Portátiles 3 en 1) |
|---|---|---|---|
| Entorno de trabajo | Planta industrial, intemperie, cuadros de fuerza y subestaciones eléctricas. | Mesa de laboratorio, taller electrónico de banco y desarrollo de firmware. | Mantenimiento general ligero, instalaciones de baja tensión y trabajo de campo. |
| Seguridad eléctrica | CAT IV 600V / CAT III 1000V con canales aislados de forma independiente. | CAT I / CAT II 300V con masa BNC unida a la toma de tierra de la red eléctrica. | CAT II 400V flotante a batería (masa compartida entre canales BNC). |
| Memoria y decodificación | Orientado a calidad de energía, armónicos y registro ScopeRecord (hasta 22 días). | Memoria profunda (24 a 200 Mpts) con decodificación de buses serie por hardware (Rigol DS1102Z-E). | Memoria básica (8 Kpts) combinada con multímetro de 20.000 cuentas (Owon HDS272S). |
| Rango de precio | De 1.800 € a más de 5.000 € (inversión corporativa amortizable). | De 250 € a 900 € (osciloscopios digitales de sobremesa). | De 120 € a 180 € (osciloscopios portátiles y de mano). |
Ventajas y limitaciones reales de los osciloscopios Fluke
Puntos fuertes de Fluke ScopeMeter
- Máxima homologación de seguridad eléctrica del mercado: CAT IV 600 V / CAT III 1000 V con aislamiento galvánico independiente entre canales.
- Chasis blindado con protección ambiental IP51 contra polvo, suciedad y salpicaduras en entornos industriales agresivos.
- Tecnología Connect-and-View que sincroniza automáticamente señales complejas (incluyendo trenes PWM de variadores) sin configurar disparos manuales.
- Modo de registro de larga duración ScopeRecord / TrendPlot para monitorizar caídas de tensión y anomalías durante semanas.
- Vida útil contrastada superior a 15-20 años con soporte metrológico oficial de fábrica.
Limitaciones a tener en cuenta
- Precio elevado: supone una inversión profesional justificada únicamente donde la seguridad en alta tensión o las normativas laborales lo exigen.
- Memoria de adquisición menor que los osciloscopios de sobremesa actuales para capturar tramas de microcontroladores de alta frecuencia.
- Requiere accesorios y sondas originales homologados CAT III / CAT IV para mantener la validez legal del aislamiento.
Preguntas frecuentes sobre osciloscopios y equipos Fluke
¿El Fluke 87V o el Fluke 179 pueden sustituir a un osciloscopio para medir salidas de variador PWM?
El Fluke 87V Industrial cuenta con un filtro paso bajo específico diseñado para atenuar el ruido de conmutación de alta frecuencia y medir con gran exactitud la tensión eficaz real (True-RMS) y la frecuencia fundamental que entrega el variador al motor. Sin embargo, no permite visualizar la gráfica en el tiempo. Para comprobar la forma de los pulsos de tensión, el tiempo de subida de los flancos (dV/dt), las sobretensiones por reflexión en cables largos o las señales de disparo de compuerta, es indispensable utilizar un osciloscopio ScopeMeter.
¿Qué diferencia práctica existe entre la serie Fluke 120B y la serie Fluke 190 Series III?
La serie Fluke 120B (123B, 124B, 125B) es un instrumento compacto 3 en 1 (osciloscopio de 20 o 40 MHz, multímetro de doble lectura y registrador) pensado para técnicos de mantenimiento electromecánico general. Por su parte, la serie Fluke 190 Series III ofrece anchos de banda muy superiores (de 60 MHz hasta 500 MHz), velocidades de muestreo de hasta 5 GSa/s y la posibilidad de elegir modelos de 4 canales analógicos completamente aislados entre sí para electrónica de potencia compleja.
¿Cómo se conecta un osciloscopio Fluke ScopeMeter al ordenador para volcar informes?
Para transferir capturas y registros al PC sin comprometer el aislamiento eléctrico, Fluke utiliza un puerto óptico aislado en el chasis del instrumento que se comunica mediante el cable adaptador USB Fluke OC4USB. A través del software oficial FlukeView ScopeMeter o la conectividad inalámbrica Fluke Connect, los técnicos pueden generar informes periciales, exportar formas de onda a hojas de cálculo o guardar perfiles de referencia para mantenimiento predictivo.
¿Existe alguna alternativa económica si necesito un osciloscopio portátil a batería para tensiones moderadas?
Si tus mediciones se realizan en baja tensión o electrónica por debajo de 300 V (categoría CAT II) y no necesitas trabajar sobre barras de distribución de 600 V CAT IV, los osciloscopios portátiles de mano como el Owon HDS272S o el Hantek 2D72 funcionan a batería y ofrecen dos canales y multímetro integrado por una fracción del coste de un ScopeMeter. Consulta todos los modelos en nuestra guía de osciloscopios portátiles y de mano.
¿Por qué un osciloscopio Fluke es más seguro que alimentar un osciloscopio normal con un SAI o cortarle la toma de tierra?
Cortar la patilla de tierra a un osciloscopio convencional (lo que antiguamente se llamaba «hacerlo flotar») es una práctica negligente y extremadamente peligrosa. Al conectar la pinza de masa a un potencial elevado (por ejemplo, 400 V respecto a tierra), todo el chasis metálico del equipo, los conectores BNC libres y los tornillos exteriores quedan energizados a 400 V, creando un riesgo letal por contacto directo para quien lo toque. Un Fluke ScopeMeter está diseñado desde cero con carcasa de doble aislamiento, mandos plásticos integrados y aislamiento interno certificado que garantiza que ninguna parte accesible al usuario quede bajo tensión.
