elosciloscopio-21).Fundada en 1991 en Cambridgeshire (Reino Unido), Pico Technology es el referente mundial en instrumentación conectada a PC y diagnóstico electrónico del automóvil. A diferencia de los módulos USB genéricos, un PicoScope combina hardware de adquisición calibrado con el software PicoScope 7 (y PicoScope Automotive en sus gamas de taller), ofreciendo en un formato del tamaño de un pasaporte prestaciones propias de analizadores de laboratorio de gama alta.
Comparativa técnica de la gama PicoScope Serie 2000
Dentro de la serie compacta 2000 existen diferencias importantes de ancho de banda y, sobre todo, de profundidad de memoria entre los modelos terminados en «A» y los modelos terminados en «B»:
| Modelo exacto | Ancho de banda | Canales | Muestreo tiempo real | Memoria interna | Generador integrado | Uso ideal | Oferta |
|---|---|---|---|---|---|---|---|
| 10 MHz | 2 | 100 MSa/s | 8 Kpts (100 MS en modo streaming USB) | Sí: FG + AWG (100 kHz) | Entrada al ecosistema PicoScope 7, docencia, audio, sensores y buses hasta 2-4 MHz | VER MEJOR PRECIO | |

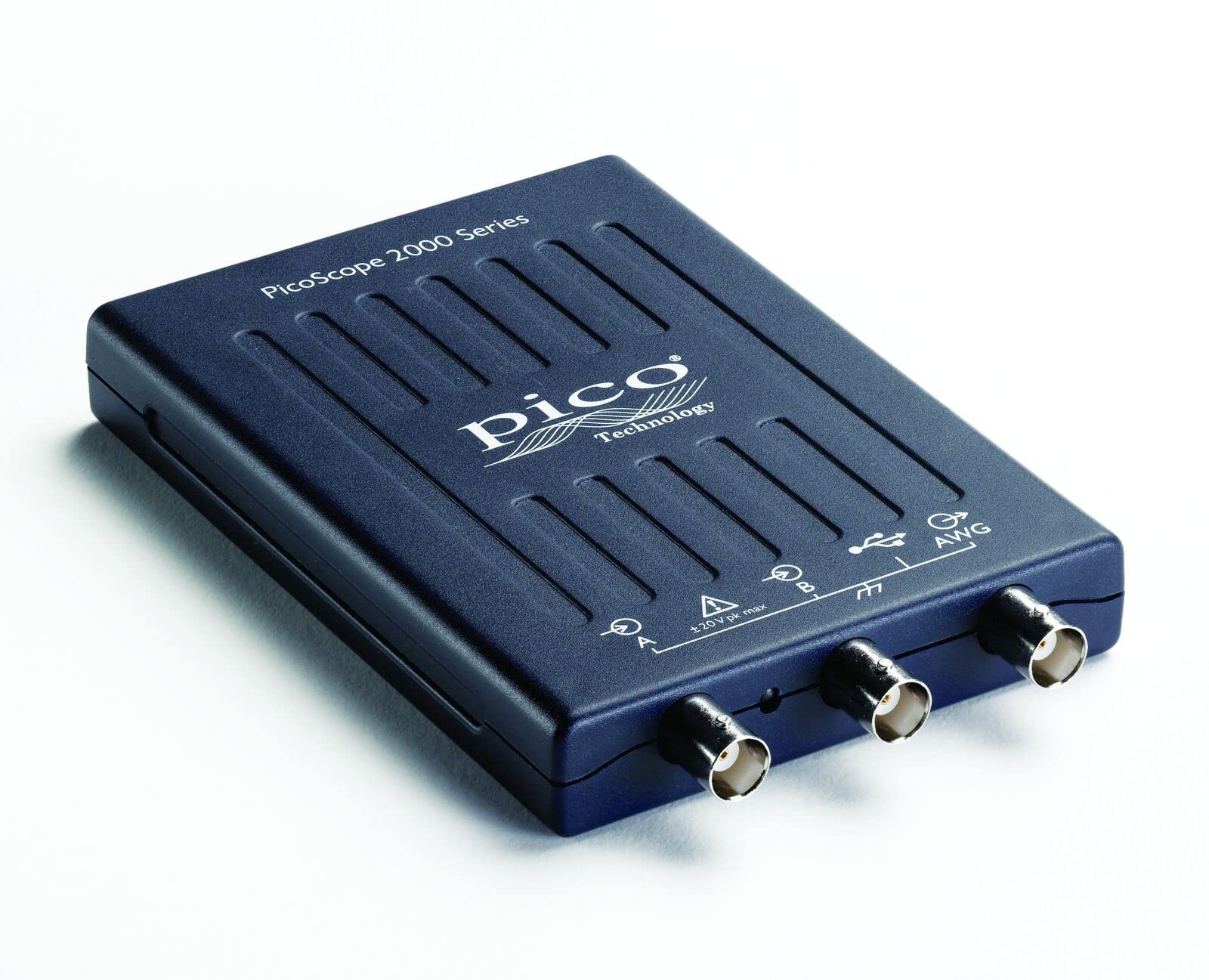

| 25 MHz | 2 | 200 MSa/s | 16 Kpts (100 MS en streaming USB) | Sí: FG + AWG (100 kHz) | Mayor margen de frecuencia para sistemas embebidos de 3,3 V / 5 V y mantenimiento | VER MEJOR PRECIO | |

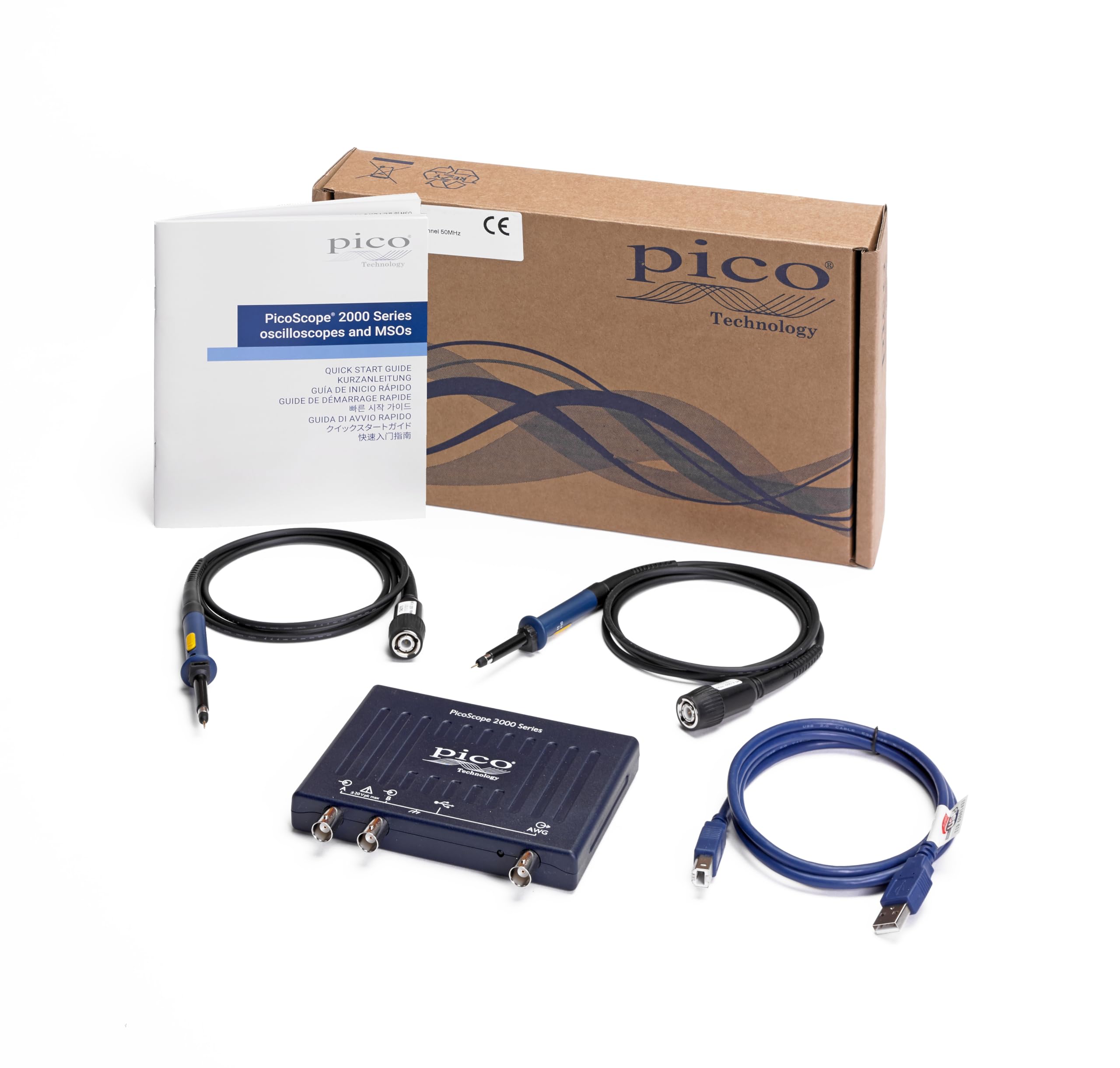

| 50 MHz | 2 | 500 MSa/s | 32 Mpts | Sí: FG + AWG (1 MHz) | Ingeniería profesional: 32 Mpts de buffer en hardware para capturas rápidas largas | VER MEJOR PRECIO | |

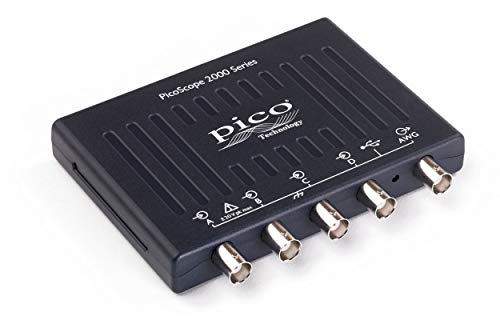

| 25 MHz | 4 | 500 MSa/s | 48 Kpts | Sí: FG + AWG (100 kHz) | 4 canales analógicos ultracompactos para bus SPI completo o diagnóstico multicanal | VER MEJOR PRECIO |
Modelos PicoScope disponibles en Amazon

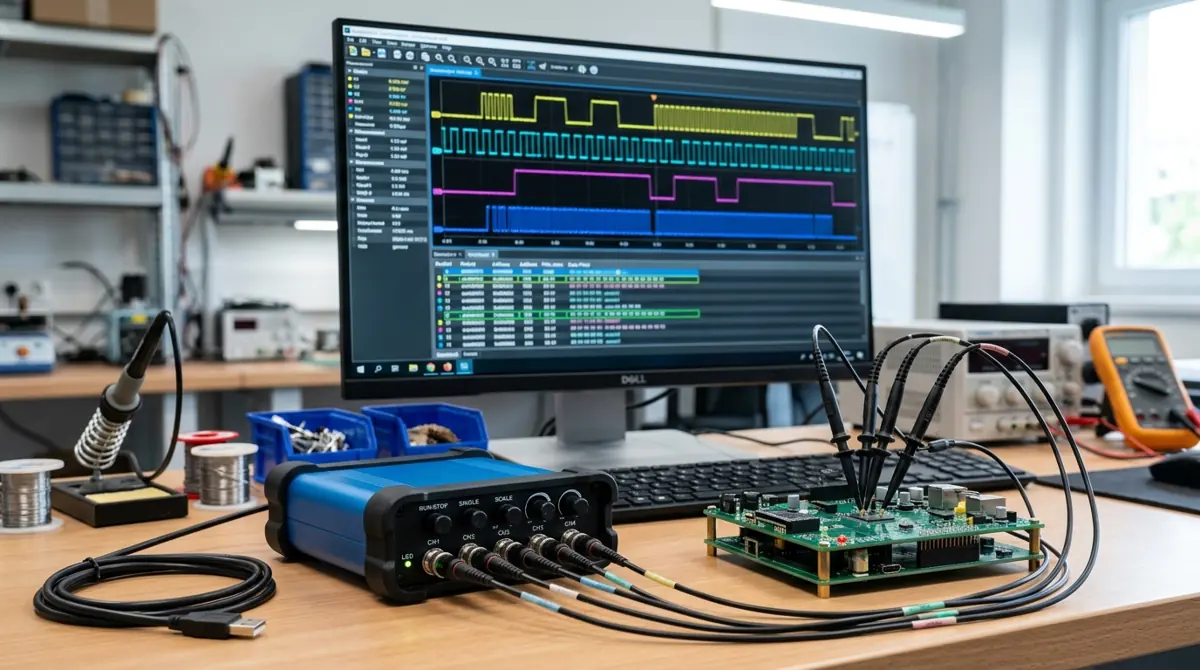

Por qué el software PicoScope 7 marca la diferencia frente a otros osciloscopios USB
Cuando compras un osciloscopio USB, la mitad del instrumento es el programa que ejecutas en el ordenador. PicoScope 7 (disponible de forma gratuita y con actualizaciones continuas para Windows, macOS y Linux) incluye de serie funciones por las que otros fabricantes cobran licencias aparte:
- Más de 20 decodificadores de protocolos serie incluidos gratis: I2C, SPI, UART/RS-232, CAN, CAN-FD, LIN, FlexRay, I2S, DMX512, 1-Wire, USB 1.1, ARINC 429 y Ethernet 10Base-T. Puedes ver las tramas decodificadas tanto sobre la forma de onda como en una tabla exportable a CSV con filtrado y búsqueda.
- Buffer circular de hasta 10.000 pantallas: puedes detener la captura y rebobinar forma de onda a forma de onda para encontrar un fallo intermitente.
- Generador de funciones y ondas arbitrarias (AWG) de serie: todos los modelos de la serie 2200 incorporan un conector BNC de salida capaz de generar ondas senoidales, cuadradas, triangulares, barridos de frecuencia (sweep) para trazar diagramas de Bode de respuesta en frecuencia y formas de onda personalizadas.
Uso de PicoScope en automoción y electrónica general
Los modelos de la serie PicoScope 2000 tienen entradas con masa común conectada al chasis USB y un rango de entrada de ±20 V. Son excelentes para depurar electrónica, sensores de 5 V y redes CAN/LIN, pero si vas a utilizarlos en diagnóstico de automoción para medir primario de inyectores o bobinas, debes intercalar siempre un atenuador 20:1 externo y trabajar con el ordenador portátil desconectado del cargador de pared. (Los osciloscopios específicos de taller PicoScope Serie 4425A Automotive son una gama industrial superior con entradas flotantes ConnectDetect de ±200 V).
Software PicoScope 7, decodificación de 30+ protocolos y diagnóstico automotriz
Cuando un ingeniero o un técnico de diagnosis invierte en un equipo de Pico Technology (fabricado en Reino Unido desde 1991), el verdadero valor diferencial reside en tres capacidades que ningún clon asiático iguala:
- Más de 30 decodificadores de protocolo incluidos sin licencias de pago: Mientras marcas de sobremesa cobran aparte por activar cada protocolo industrial, el software PicoScope 7 (Windows, Linux y macOS) incluye de serie decodificación en tiempo real de
1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, DALI, DMX512, Ethernet 10Base-T, FlexRay, I2C, I2S, LIN, Manchester, Mil-Std-1553, Modbus, PS/2, SENT, SPI, UART/RS-232/RS-485 y USB. - Búfer circular de segmentación de memoria y máscaras de fallo: El software divide la memoria en hasta 10.000 segmentos de disparo consecutivos con sellado de tiempo de microsegundos y permite dibujar máscaras de tolerancia (Mask Limit Testing) para dejar el equipo monitorizando una línea durante horas hasta cazar un fallo intermitente.
- Biblioteca guiada de formas de onda en automoción: En su vertiente automotriz, PicoScope ofrece una base de datos con miles de patrones reales verificados por modelo de motor y código de avería (sincronización distribución CKP/CMP, compresión relativa por rizado de batería, redes CAN/LIN y transductores de presión WPS500X).
Ventajas y limitaciones reales de los osciloscopios PicoScope
Puntos fuertes de PicoScope
- El software PicoScope 7 es considerado unánimemente el mejor entorno de análisis para PC del mercado (rápido, táctil y disponible en Windows, macOS y Linux).
- Incluye generador de funciones y ondas arbitrarias (AWG) incluso en el modelo de entrada
PicoScope 2204A, permitiendo trazar diagramas de Bode (respuesta en frecuencia FRA) de filtros y fuentes. - Más de 30 decodificadores de buses serie e industriales incluidos gratuitamente desde el modelo más básico.
- SDK abierto y documentado para adquirir datos en C, C#, Python, MATLAB y LabVIEW.
Limitaciones a tener en cuenta
- En el modelo de entrada PicoScope 2204A (10 MHz) el búfer interno de hardware es de 8 Kpts (si necesitas 32 Mpts o 64 Mpts debes optar por el 2206B o 2208B).
- La serie 2000 está pensada para laboratorio electrónico (±20 V máx. en entrada BNC); no es intercambiable con el software propietario de taller PicoScope Automotive (que requiere un chasis serie 4225A/4425A).
- Requiere tener siempre un ordenador o tablet Windows/Linux/Mac encendido para visualizar las señales.
Preguntas frecuentes sobre osciloscopios PicoScope
¿Puedo usar el software de taller PicoScope Automotive con un PicoScope 2204A de electrónica?
No. Pico Technology separa por hardware ambas gamas: los modelos de la serie 2000, 3000, 5000 y 6000 utilizan el software completo de ingeniería PicoScope 7 T&M (Test & Measurement), que incluye también decodificación de buses CAN, CAN FD, LIN y FlexRay, pero la base de datos guiada de vehículos y pruebas de taller (PicoDiagnostics) solo se activa al conectar un equipo de la serie específica de automoción (4225A / 4425A).
¿Para qué sirve el conector BNC adicional «AWG» que lleva el PicoScope 2204A?
Es una salida de generador de funciones y generador de formas de onda arbitrarias (AWG) integrada en el propio instrumento. Permite inyectar señales senoidales, cuadradas, triangulares, rampas, ruido blanco o formas de onda dibujadas a medida (hasta 100 kHz y ±2 V) para estimular amplificadores, sensores o filtros sin comprar un generador externo.
¿Se puede medir el diagrama de Bode de un filtro o amplificador de audio con un PicoScope?
Sí. Gracias a que integra un generador de barrido en frecuencia (sweep) en su salida AWG y dos canales de entrada sincronizados, puedes ejecutar el programa gratuito FRA4PicoScope (Frequency Response Analyzer) para obtener automáticamente las curvas de ganancia en dB y margen de fase en grados.
