Fundada en Shenzhen, Micsig es el fabricante pionero que transformó la instrumentación electrónica al crear los primeros osciloscopios profesionales en formato tablet táctil completa del mercado. A diferencia de las soluciones económicas con pantalla resistiva o controles lentos, los instrumentos Micsig combinan pantallas capacitivas de 8 pulgadas de alta resolución, baterías de litio de gran capacidad (7.500 mAh) y procesadores con aceleración gráfica hardware que permiten hasta 130.000 formas de onda por segundo. Su catálogo se ha convertido en el estándar de referencia tanto en diagnosis de taller mecánico (series ATO y SATO) como en investigación de laboratorio de alta resolución con 12 bits nativos (serie MHO) y sondas diferenciales de alta tensión.
¿Cuál es el mejor osciloscopio Micsig en relación calidad-precio? Comparativa 2026
La siguiente tabla compara las especificaciones técnicas de los modelos Micsig más demandados en España, clasificando su arquitectura física, resolución vertical, memoria de adquisición y campo de aplicación principal:
| Modelo exacto | Formato / Serie | Ancho de banda | Canales | Resolución / ADC | Memoria búfer | Alimentación | Ventaja técnica diferencial | Oferta |
|---|---|---|---|---|---|---|---|---|
| Tablet Laboratorio | 200 MHz | 4 analógicos | 12 bits nativos (4.096 niveles) | 360 Mpts | Batería 7.500 mAh / Red | Resolución vertical de 12 bits de ultra bajo ruido, búfer gigante de 360 Mpts, pantalla táctil FHD de 8″ y puertos HDMI/USB-C | VER MEJOR PRECIO | |
| Automoción Tablet | 100 MHz | 4 analógicos | 8 bits (1 GSa/s) | 70 Mpts | Batería 7.500 mAh (5 h) | Suite completa de diagnosis de automoción: test de encendido primario/secundario, inyectores, sincronismo cigüeñal-árbol de levas y bus CAN/LIN | VER MEJOR PRECIO | |

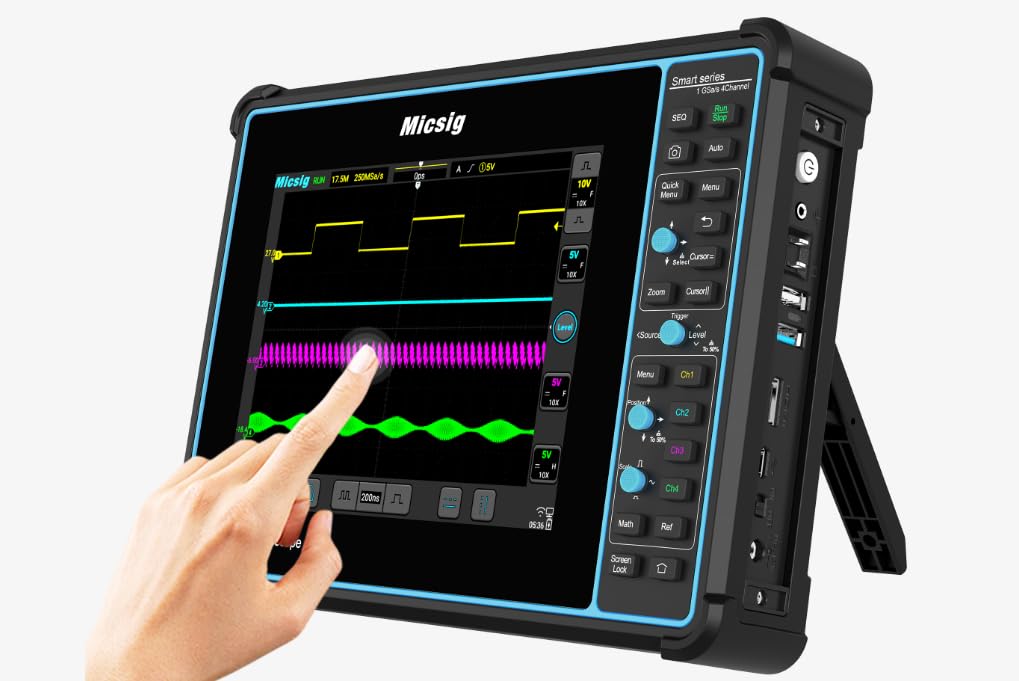

| Smart Tablet Lab | 100 MHz | 4 analógicos | 8 bits (1 GSa/s) | 70 Mpts | Batería 7.500 mAh / Red | Interfaz Android con decodificación serie gratuita (UART, SPI, I2C, CAN, LIN), mandos giratorios táctiles y conectividad Wi-Fi remota | VER MEJOR PRECIO | |

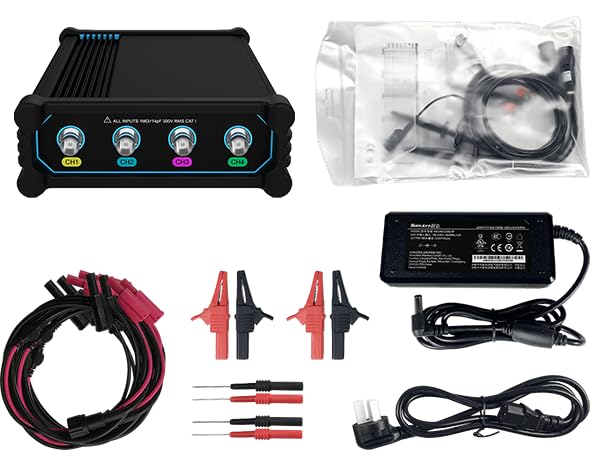

| Módulo Split Automoción | 200 MHz | 4 analógicos | 8 bits (1 GSa/s) | 50 Mpts | Batería interna Li-ion | Chasis ultraligero sin pantalla que se acopla magnéticamente a cualquier tablet comercial o PC de taller mediante USB-C o Wi-Fi | VER MEJOR PRECIO | |
| Sonda Diferencial | 100 MHz | Diferencial HV | Atenuación 50X / 500X | Tensión máx. 1.500 Vpk | USB 5V estándar | Imprescindible para medir fuentes conmutadas, inversores solares y variadores de frecuencia sin conectar la masa del osciloscopio a fase | VER MEJOR PRECIO |
Análisis en profundidad de las familias de osciloscopios Micsig
Micsig ha estructurado su catálogo en tres líneas bien definidas: diagnosis para vehículos e industria, instrumentos de laboratorio de ultra alta resolución y accesorios de medición flotante de alta tensión.
1. Serie Automotriz SATO y ATO: el laboratorio de diagnosis sobre ruedas

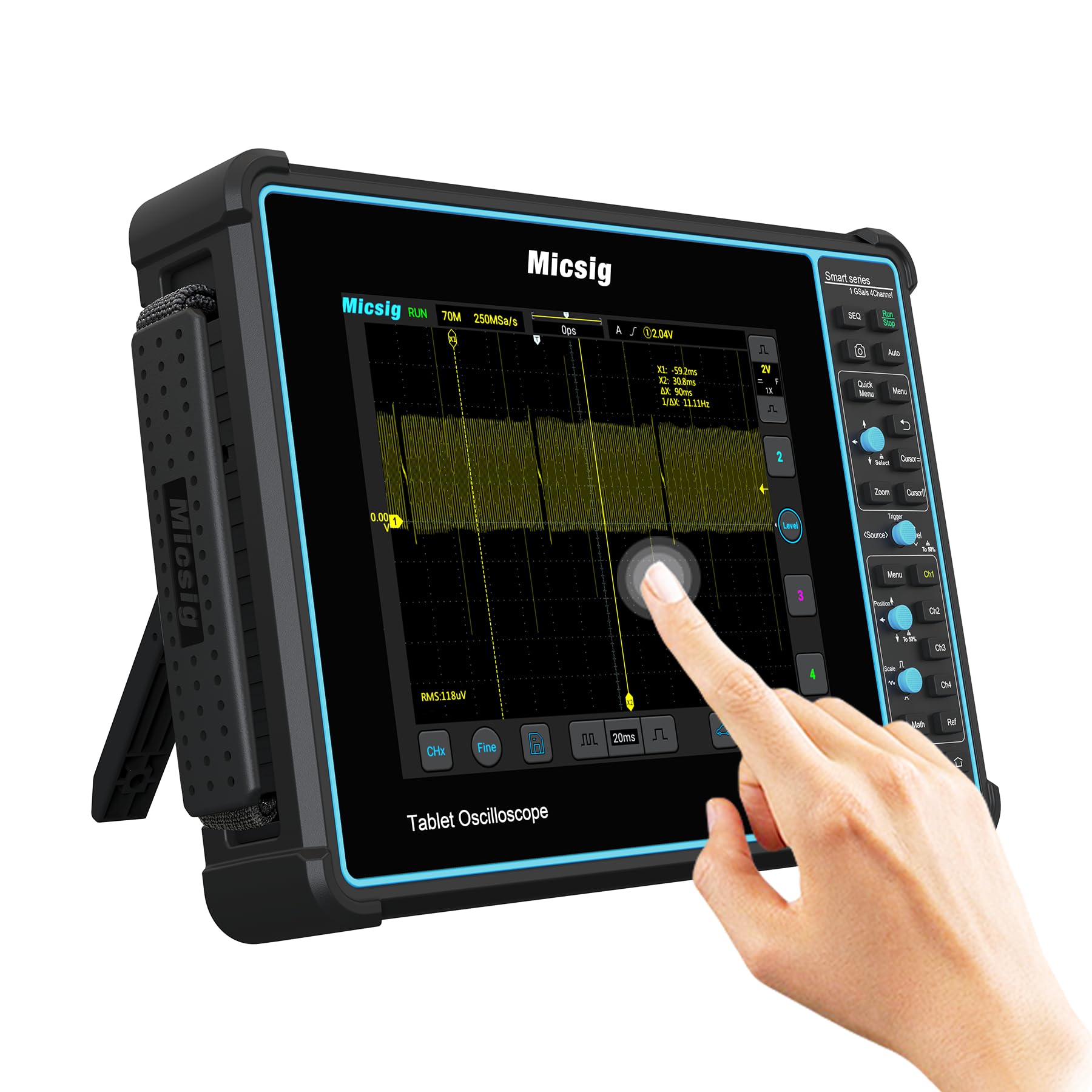

En los talleres electromecánicos, los osciloscopios tradicionales de banco resultan incómodos debido al cable de red eléctrica y al espacio que ocupan sobre el capó del vehículo. La serie Micsig SATO1004 resuelve este problema al integrar cuatro canales completos y una batería de 7.500 mAh en un formato tipo tablet de 8 pulgadas.
Lo que realmente marca la diferencia en las gamas ATO y SATO es su firmware específico para diagnosis del automóvil:
- Pruebas de encendido preconfiguradas: Menús dedicados para comprobar bobinas individuales (COP), primario y secundario de encendido con cálculo automático de tiempo de quemado (dwell time) y tensión de pico en kilovoltios.
- Circuitos de inyección y combustible: Captura sincronizada de la tensión de activación del inyector y la rampa de corriente mediante pinza amperimétrica, detectando agarrotamientos mecánicos de la aguja.
- Sincronismo de distribución: Análisis conjunto de las señales del sensor de posición del cigüeñal (CKP) y del árbol de levas (CMP) para comprobar desfasajes por holguras de cadena o correa de distribución sin desmontar el motor.
- Redes multiplexadas en tiempo real: Decodificación en pantalla para líneas CAN bus (alta y baja velocidad), CAN FD y LIN, identificando tramas de error por caídas de tensión o cortocircuitos entre cables.
2. Serie Smart Tablet STO y MHO: precisión de laboratorio con 12 bits nativos

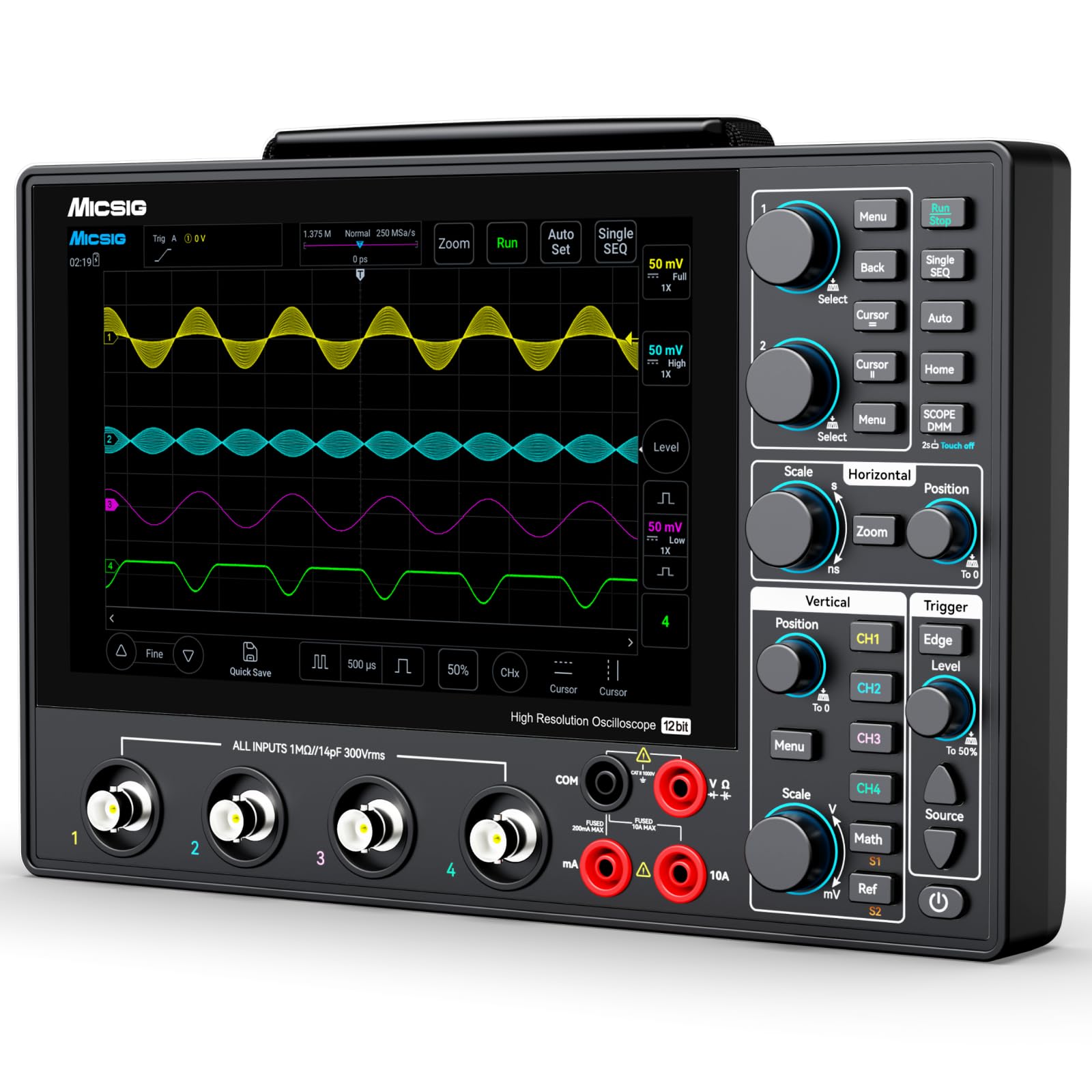

Para ingenieros de diseño, reparación de placas base y desarrollo de fuentes de alimentación conmutadas, la serie Micsig MHO14-200 introduce la tecnología de convertidores analógico-digitales (ADC) con resolución vertical de 12 bits nativos.
Mientras que un osciloscopio estándar de 8 bits dispone de 256 niveles de cuantificación en el eje vertical, los 12 bits del Micsig MHO ofrecen 4.096 niveles discretos (16 veces más detalle). Esto permite examinar pequeñas ondulaciones de rizado de pocos milivoltios superpuestas en líneas de tensión continua de 12 V o 24 V sin que la traza se convierta en una banda gruesa de ruido digital. A esto se suma una profundidad de memoria de hasta 360 Mpts, permitiendo registrar secuencias de encendido completas conservando la máxima tasa de muestreo.
3. Sondas diferenciales de alta tensión (Serie DP): medición segura en conmutación

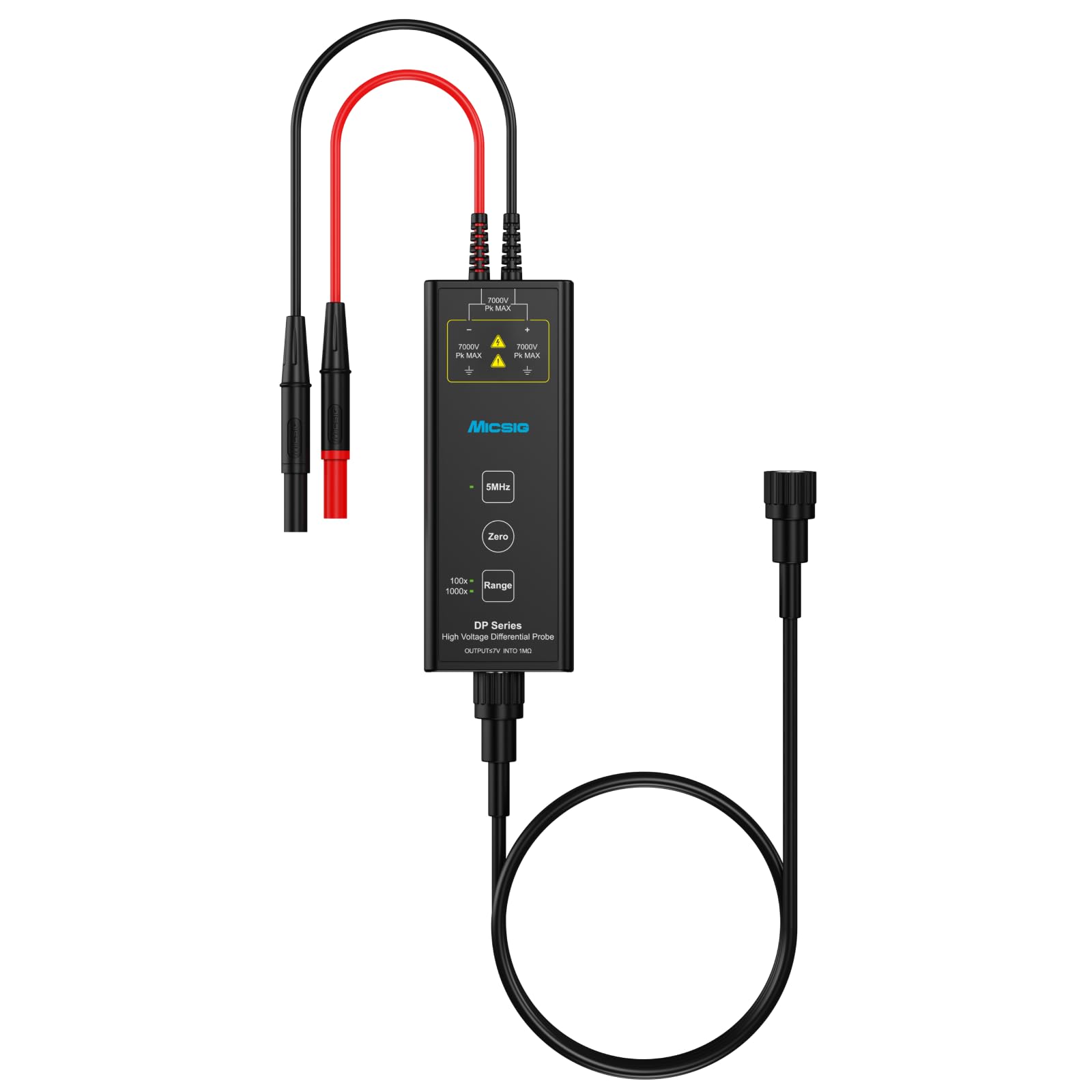

Micsig es mundialmente reconocida por sus sondas diferenciales activas de alta tensión, como el modelo Micsig DP1500 (1.500 Vpk, 100 MHz) y la serie DP10007 / DP20003. En electrónica de potencia (inversores solares, controladores de motor trifásico, fuentes PFC), conectar la pinza de masa de una sonda pasiva estándar a un punto que no sea el potencial de tierra provoca un cortocircuito violento que destruye la sonda y la placa bajo prueba. Las sondas diferenciales Micsig miden la diferencia de potencial real entre dos puntos flotantes con alta relación de rechazo en modo común (CMRR), alimentándose directamente desde cualquier puerto USB de 5 V.
Batería integrada y aislamiento de masa flotante: seguridad en campo
Uno de los mayores riesgos al trabajar con osciloscopios de sobremesa convencionales enchufados a la red eléctrica es el bucle de tierra: el blindaje metálico del conector BNC y la pinza de cocodrilo de la sonda están físicamente unidos a la toma de tierra del edificio (PE).
Al emplear un osciloscopio Micsig alimentado exclusivamente por su batería interna de litio de 7.500 mAh, el chasis y la masa de referencia quedan totalmente desacoplados de la red eléctrica general:
- Mediciones seguras en automoción: Se evitan chispazos y bucles inductivos accidentales entre el chasis del coche y la instalación eléctrica del taller mecánico.
- Autonomía real de trabajo: Permite entre 4 y 5 horas continuas de captura sin depender de enchufes ni cables alargadores que introduzcan interferencias parásitas en la medición.
- Aislamiento relativo entre canales: En modelos estándar de 4 canales, las masas BNC siguen siendo comunes entre sí; por ello, para medir fases independientes en circuitos trifásicos o etapas de medio puente se debe recurrir a las sondas diferenciales Micsig de la serie DP.
Micsig frente a Fluke ScopeMeter y FNIRSI: comparativa de tablets y portátiles
El mercado de osciloscopios portátiles abarca desde juguetes educativos hasta instrumentos certificados para subestaciones eléctricas. La siguiente tabla ubica a Micsig frente a sus competidores directos:
| Criterio de análisis | Micsig (Series SATO / MHO) | Fluke (ScopeMeter 190) | FNIRSI (1013D Tablet) |
|---|---|---|---|
| Enfoque principal | Diagnosis automotriz avanzada y laboratorio portátil | Mantenimiento industrial pesado y líneas de media tensión | Aficionados, proyectos maker y electrónica básica |
| Arquitectura de entrada | 4 canales, 12 bits nativos (MHO) u 8 bits (SATO), masa común | Canales aislados galvánicamente independientes (CAT IV 600V) | 2 canales de 8 bits con masa común |
| Memoria de registro | 70 Mpts a 360 Mpts (memoria ultraprofunda) | 10.000 puntos por canal (enfoque en eventos lentos) | Almacenamiento flash de capturas fijas (buffer reducido) |
| Interfaz y pantalla | Pantalla capacitiva táctil de 8″ Full HD con gestos Android | Pantalla con botones físicos de goma para uso con guantes | Pantalla táctil capacitiva básica de 7 pulgadas |
| Rango de precio aproximado | Entre 450 € y 900 € según canales y accesorios | Superior a 2.500 € (categoría industrial) | Entre 140 € y 180 € |
Si tu labor se centra en plantas químicas, tracción ferroviaria o cuadros de distribución trifásica donde cada canal deba estar aislado a 1.000 V de tierra, los osciloscopios Fluke son la única opción homologada. Si buscas tu primer equipo con pantalla táctil para tareas sencillas en casa sin gastar mucho dinero, los osciloscopios FNIRSI cumplen con creces. Sin embargo, para diagnóstico automotriz profundo y laboratorio móvil de precisión, Micsig ofrece una relación entre prestaciones y precio sin rival.
Ventajas y limitaciones reales de los osciloscopios Micsig
Puntos fuertes de Micsig
- Manejo táctil rápido: La interfaz responde con fluidez a gestos de pellizco para ajustar la escala horizontal y vertical, mover cursores y configurar ventanas de disparo sin menús laberínticos.
- Software automotriz específico: La suite de pruebas predefinidas ahorra horas de configuración en el taller al ajustar automáticamente la base de tiempos, el rango de voltaje y el tipo de disparo idóneo para cada sensor.
- Conectividad integral: Salida HDMI para proyectar la señal en monitores externos durante cursos de formación, control remoto por aplicación para móvil y conexión Wi-Fi para transferir capturas y datos CSV.
- Construcción sólida: Carcasa protegida con topes de goma antichoque, soporte trasero abatible y bloqueo físico de pantalla para evitar pulsaciones involuntarias en el banco.
Limitaciones técnicas y compromisos
- Masas no aisladas entre sí en los conectores BNC: Aunque el osciloscopio funciona a batería y está aislado de la red de casa, los cuatro canales comparten la misma masa común. Medir dos potenciales diferentes en fases distintas requiere sondas diferenciales.
- Peso superior a modelos de mano: Con su pantalla de 8 pulgadas y su batería de 7.500 mAh, el equipo ronda los 1,7 kg, siendo más adecuado para apoyar en su peana que para sujetar con una sola mano durante horas.
- Inversión inicial: Con precios que rondan entre 450 € y 900 €, se sitúa un escalón por encima de marcas económicas como Hantek o Owon, dirigiéndose a profesionales o aficionados avanzados.
Preguntas frecuentes sobre osciloscopios Micsig
¿Qué pruebas automotrices vienen preconfiguradas en el Micsig SATO1004?
El firmware automotriz de Micsig incluye menús de un solo clic para comprobar circuitos de encendido (primario, secundario y bobinas individuales), sistemas de combustible (inyectores de gasolina y diésel Common Rail), actuadores (válvulas EGR, solenoides VVT, motores paso a paso de mariposa), sensores del motor (cigüeñal inductivo y Hall, sensor de masa de aire MAF, sondas lambda) y análisis de integridad de buses CAN bus y LIN.
¿Qué ventaja ofrece la resolución de 12 bits de la serie MHO frente a 8 bits?
Un convertidor ADC de 12 bits divide el rango de entrada en 4.096 escalones verticales, frente a los 256 escalones de un osciloscopio convencional de 8 bits. Esta resolución dieciséis veces mayor permite hacer zoom vertical sobre señales pequeñas sin pixelado, medir con exactitud el rizado de fuentes de alimentación de bajo voltaje y detectar transitorios y microinterferencias que quedan enmascarados en el ruido de cuantificación.
¿Por qué es obligatoria una sonda diferencial Micsig DP1500 en electrónica de potencia?
En circuitos como variadores de velocidad de motores, fuentes conmutadas (SMPS) e inversores solares, muchos puntos de medición conmutan a tensiones de cientos de voltios respecto a tierra. Si se conecta la pinza de masa de una sonda común a un nodo flotante, se produce un cortocircuito a través del chasis del osciloscopio. La sonda diferencial mide la tensión entre sus dos terminales aislados sin referencia a tierra, protegiendo tanto el instrumento como al operador.
¿Cuánto dura la batería de litio de un osciloscopio Micsig en uso continuo?
La batería recargable de 7.500 mAh integrada proporciona entre 4 y 5 horas de funcionamiento continuo con la pantalla activa al brillo medio. Dispone además de modo de reposo con encendido instantáneo en menos de dos segundos y puede utilizarse conectada a la red eléctrica mediante su adaptador de corriente incluido mientras se recarga la celda.
