Osciloscopios para Automoción: Guía Técnica de Diagnóstico deTaller y Comparativa

Una máquina de diagnosis OBD-II solo te indica qué código de avería (DTC) ha registrado la centralita (ECU), pero no puede distinguir si un fallo de encendido o de presión de rampa se debe al propio sensor, a un cable derivado a masa, a una caída de tensión o a la ECU. Un osciloscopio para automoción te permite ver en tiempo real la forma de onda física de sensores inductivos, Hall, inyectores piezoeléctricos, bobinas COP y tramas del bus CAN antes de sustituir piezas a ciegas.

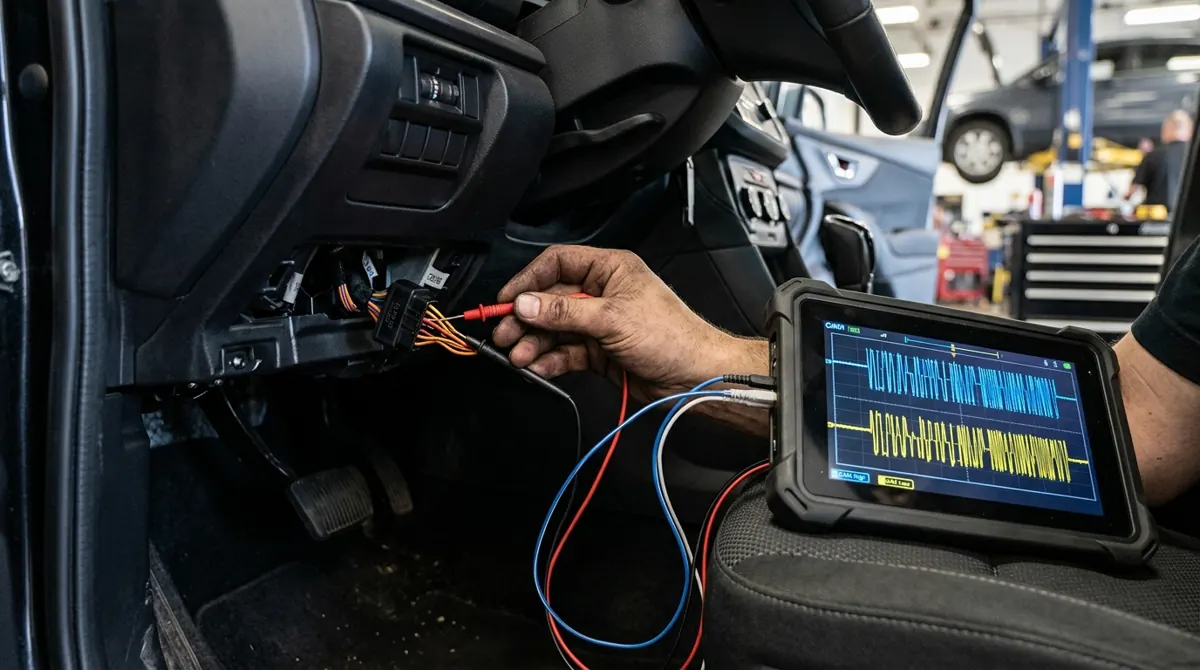

Técnico pinchando el conector OBD con un osciloscopio de automoción que muestra CAN High y CAN Low

Comparativa técnica de osciloscopios para diagnóstico automotriz

En automoción, el número de canales simultáneos (4 a 8 canales para correlacionar cigüeñal CKP con árboles de levas CMP e inyección) y la disponibilidad de atenuadores y pinzas amperimétricas pesan mucho más que alcanzar cientos de megahercios:

Modelo exacto Formato Canales Ancho de banda Muestreo máx. Tensión máx. directa BNC Punto fuerte en taller mecánico Oferta
USB para PC 8 canales + generador 100 kHz 2,4 MSa/s ±20 V (requiere atenuador 20:1 HT201 en inyectores/bobinas) 8 canales simultáneos para distribución, encendido y sensores a coste mínimo VER MEJOR PRECIO
USB para PC 4 canales 70 MHz 1 GSa/s ±35 V (requiere atenuador 20:1 para picos inductivos) Suficiente velocidad para capturar bus CAN/FlexRay además de sensores de motor VER MEJOR PRECIO

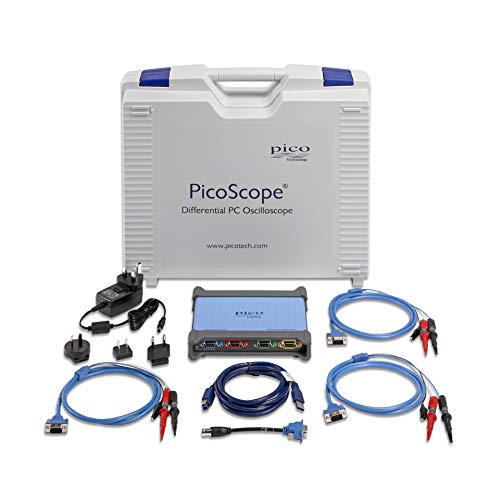

USB ultracompacto 2 canales + AWG 10 MHz 100 MSa/s ±20 V (hasta ±200 V con sonda 10X) Calidad del software PicoScope y decodificación impecable de CAN y LIN VER MEJOR PRECIO

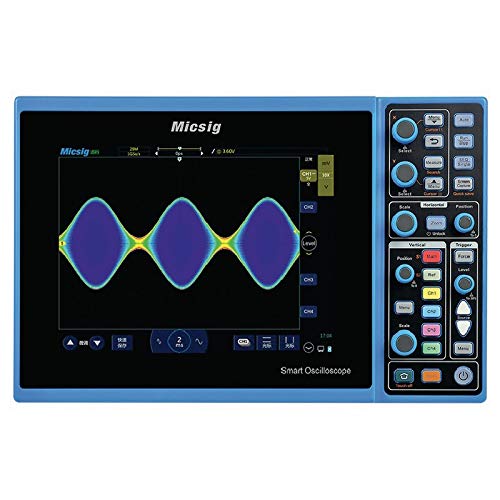

Tablet portátil 4 canales 100 MHz 1 GSa/s 300 Vrms CAT I Pantalla táctil de 8″ con batería para trabajar dentro del habitáculo o vano motor VER MEJOR PRECIO

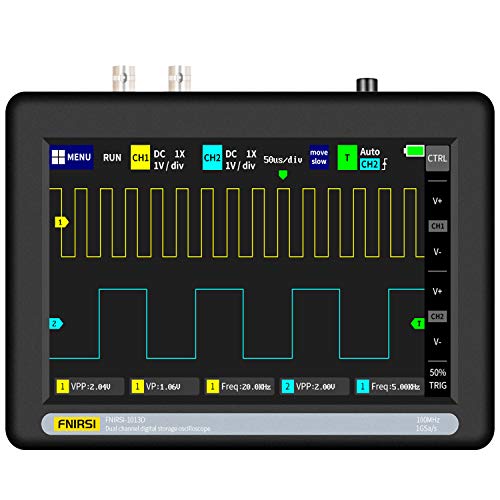

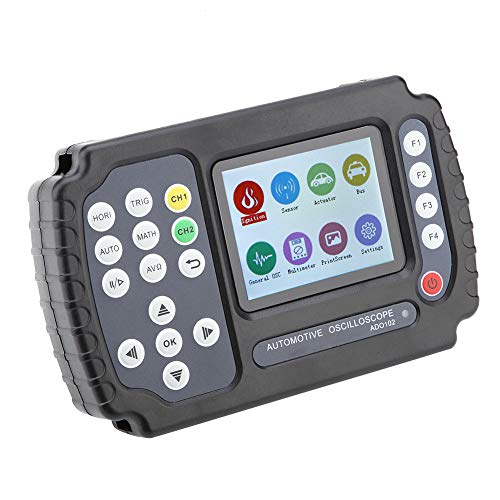

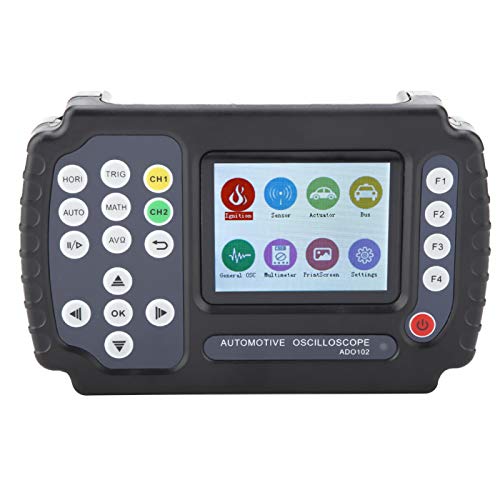

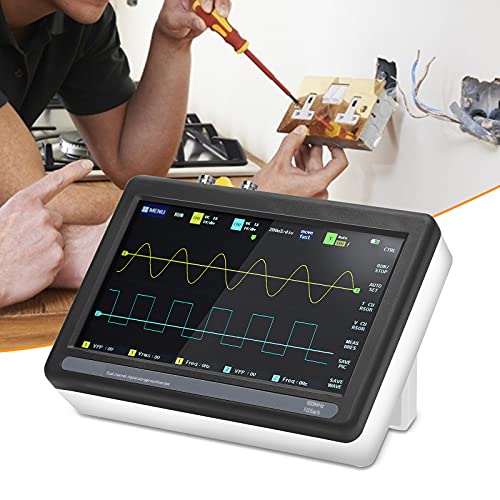

Tablet de bolsillo 2 canales 100 MHz (anunciado) 1 GSa/s ±40 V en 1X / ±400 V en 10X Equipo auxiliar económico y autónomo para comprobaciones rápidas de dos vías VER MEJOR PRECIO

Tabla comparativa de kits disponibles en Amazon

Osciloscopio
TOP TALLER 4 CANALES
8 CANALES AUTOMOCION
AISLAMIENTO USB
Imagen
Osciloscopio de diagnóstico automotriz Hantek 6074BE 4 canales Ancho de banda 70Mhz Osciloscopio automotriz USB digital Portrail Osciloscopio Herramienta de diagnóstico

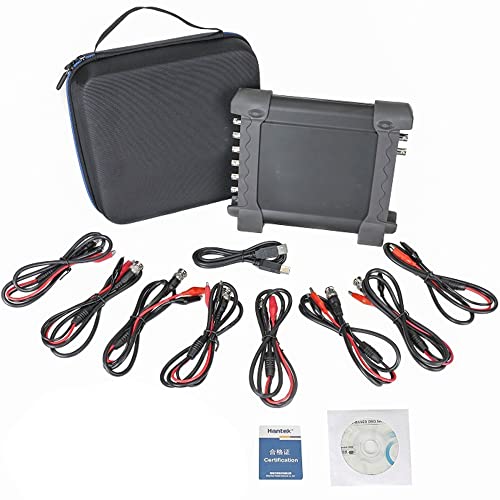

Hantek 1008C 8CH PC USB de diagnóstico automotriz DAQ programa multifunción generador osciloscopio
Owon VDS1022I osciloscopio virtual de doble canal ancho de banda de 25 m USB aislamiento 100MS/S tasa de muestra
Formato
USB Automocion / PC
USB Automocion + DAQ
USB con Aislamiento
Ancho de banda
70 MHz
100 kHz
25 MHz
Muestreo / Memoria
1 GSa/s
2,4 MSa/s (12 bits)
100 MSa/s
Canales
4 canales
8 canales
2+1 canales
TOP TALLER 4 CANALES
Osciloscopio
Imagen
Osciloscopio de diagnóstico automotriz Hantek 6074BE 4 canales Ancho de banda 70Mhz Osciloscopio automotriz USB digital Portrail Osciloscopio Herramienta de diagnóstico
Marca
Formato
USB Automocion / PC
Ancho de banda
70 MHz
Muestreo / Memoria
1 GSa/s
Canales
4 canales
8 CANALES AUTOMOCION
Osciloscopio
Imagen
Hantek 1008C 8CH PC USB de diagnóstico automotriz DAQ programa multifunción generador osciloscopio
Marca
Formato
USB Automocion + DAQ
Ancho de banda
100 kHz
Muestreo / Memoria
2,4 MSa/s (12 bits)
Canales
8 canales
AISLAMIENTO USB
Osciloscopio
Imagen
Owon VDS1022I osciloscopio virtual de doble canal ancho de banda de 25 m USB aislamiento 100MS/S tasa de muestra
Marca
Formato
USB con Aislamiento
Ancho de banda
25 MHz
Muestreo / Memoria
100 MSa/s
Canales
2+1 canales

Regla crítica de taller: nunca midas primario de bobina ni inyectores sin un atenuador 20:1 (HT201)

Aunque el sistema eléctrico de un turismo sea de 12 V (o 24 V en vehículo industrial), cuando el transistor de la ECU corta la corriente del devanado primario de una bobina de encendido o de un inyector solenoide, la fuerza contraelectromotriz genera un pico inductivo de entre 60 V y 400 V. La entrada directa de un osciloscopio USB como el Hantek 1008C soporta únicamente ±20 V. Conectar el canal directamente al primario de la bobina o al inyector dañará el amplificador de entrada del osciloscopio en el primer arranque. Intercala siempre un atenuador pasivo 20:1 (como el Hantek HT201, que reduce un pico de 300 V a 15 V seguros), y conecta todas las pinzas de masa de los canales a un único punto de masa limpia (borne negativo de batería o bloque motor) para evitar cortocircuitos entre canales de masa común.

Análisis de los osciloscopios de automoción más utilizados

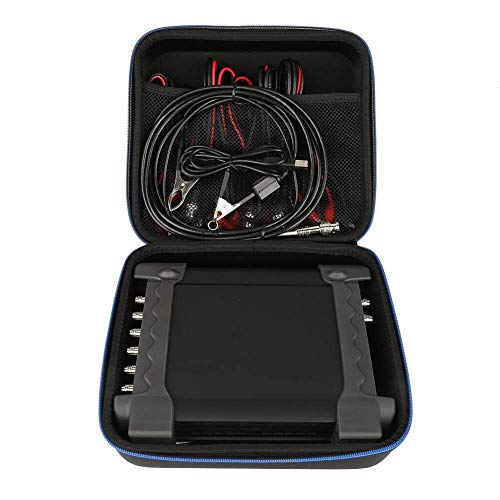

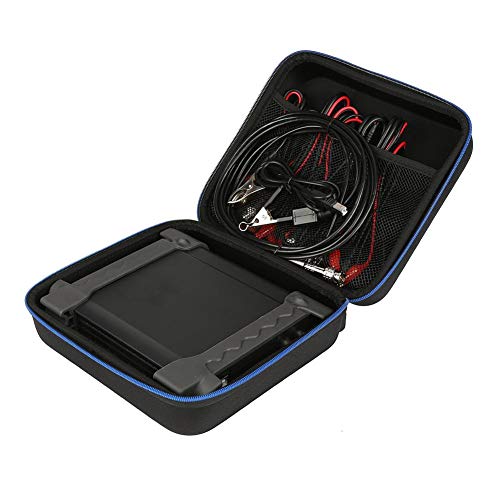

1. Hantek 1008C, El osciloscopio de 8 canales de iniciación al diagnóstico

El Hantek 1008C es el equipo con el que la mayoría de talleres mecánicos dan el salto de la diagnosis por códigos OBD a la diagnosis por forma de onda. Sus 8 canales permiten verificar de una sola pasada la puesta a punto de una distribución compleja (sensor de cigüeñal CKP frente a hasta cuatro sensores de árbol de levas CMP en motores en V) o vigilar los cuatro inyectores y las cuatro bobinas de un motor de cuatro cilindros.

  • Lo que hace muy bien: sensores CKP/CMP (inductivos y Hall), sondas lambda (zirconio y banda ancha), caudalímetros MAF, sensores MAP, pedales aceleradores de doble pista, actuadores EGR, compresión relativa por caída de tensión en batería e inyectores/bobinas (usando atenuador 20:1 e inductiva HT25).
  • Su límite técnico real: su ancho de banda es de 100 kHz y su muestreo total se reparte en 2,4 MSa/s. Esto significa que no es adecuado para decodificar tramas de bus CAN de alta velocidad (500 kbps) con precisión de flanco. Si tu prioridad es el diagnóstico avanzado de redes multiplexadas CAN-FD o FlexRay, opta por el Hantek 6074BE (70 MHz) o un PicoScope.

2. Hantek 6074BE, 4 canales a 70 MHz y 1 GSa/s para taller multimarca

Cuando necesitas cubrir tanto electromecánica clásica como redes de comunicación rápida (CAN High/Low a 500 kbps o 1 Mbps), el Hantek 6074BE aporta 70 MHz de ancho de banda real y 1 GSa/s de muestreo en 4 canales, viniendo habitualmente acompañado de maletín con accesorios de automoción y atenuadores.

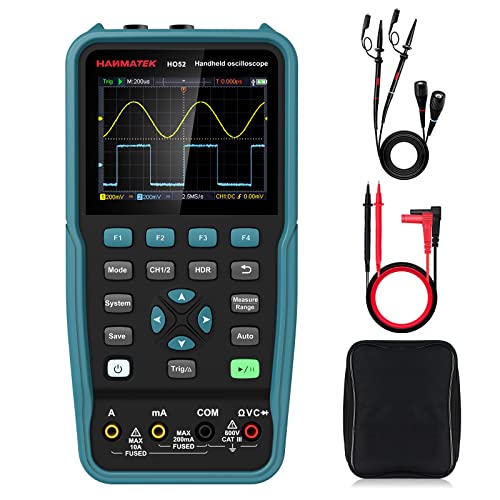

3. Alternativas portátiles con pantalla integrada para el vano motor

Muchos técnicos prefieren no depender de un ordenador portátil encima del banco rodante mientras están junto al capó. En ese escenario, un osciloscopio formato tablet alimentado por batería ofrece aislamiento respecto a la red de 230 V del taller y lectura directa:


Qué señales del vehículo debes aprender a medir primero

  1. Inyectores y bobinas de encendido (primario y secundario): analizando el tiempo de carga (dwell), el pico de disparo, la línea de quemado de la bujía y las oscilaciones residuales de la bobina puedes diagnosticar una bujía abierta, una bobina con espiras en cortocircuito o una falta de compresión en el cilindro. Hemos preparado un tutorial específico paso a paso: Cómo medir bobinas de encendido e inyectores con osciloscopio sin dañar el equipo.
  2. Sincronismo CKP + CMP (distribución estirada o saltada): conectando el canal 1 al sensor de posición de cigüeñal y el canal 2 al sensor del árbol de levas puedes comprobar en 5 minutos si una cadena de distribución se ha estirado sin desmontar una sola tapa del motor.
  3. Bus CAN (CAN High y CAN Low): midiendo ambos cables en dos canales acoplados en DC verificarás al instante si los niveles recesivo (2,5 V) y dominante (CAN_H = 3,5 V, CAN_L = 1,5 V) son simétricos o si existe un módulo en cortocircuito a masa o a positivo.
  4. Compresión relativa mediante pinza amperimétrica: midiendo el consumo del motor de arranque (con pinza de 600 A como la Hantek CC-650) o el rizado de tensión de la batería en modo AC durante el giro sin arranque, detectarás en segundos un cilindro sin compresión.

Accesorios imprescindibles para el maletín de diagnosis

  • Atenuador pasivo 20:1 (Hantek HT201): obligatorio para medir primario de bobinas e inyectores inductivos (divide la señal por 20 y amplía el rango seguro hasta ±300 V).
  • Sonda capacitiva de secundario (HT25) o paleta COP: permite capturar la chispa de alta tensión en cables de bujía o sobre bobinas independientes (Coil-On-Plug) por inducción, sin contacto eléctrico directo.
  • Agujas acupuntura / pinchacables traseros (Back-probes): permiten tomar señal por la parte trasera del conector estanco con el sensor enchufado y funcionando bajo carga real, sin perforar ni dañar el aislamiento del mazo de cables.
  • Pinza amperimétrica de corriente DC/AC (CC-65 para inyectores/bombas de combustible y CC-650 para arranque/alternador): convierte corriente en milivoltios para ver el estado mecánico del inducido de una bomba o el movimiento de la aguja del inyector.

Ventajas y limitaciones de los osciloscopios de automoción

Por qué usar un osciloscopio específico de taller

  • Permite diagnosticar fallos mecánicos y eléctricos reales (compresión relativa, inyector agarrotado, salto de diente en correa, corto en red CAN) sin cambiar piezas a ciegas.
  • Modelos de 4 y 8 canales simultáneos que permiten superponer sensores de cigüeñal (CKP) y árboles de levas (CMP) en una sola captura.
  • Compatibilidad directa con pinzas amperimétricas BNC (65 A / 650 A), atenuadores 20:1 y paletas capacitivas para bobinas COP.

Precauciones críticas en el taller

  • Las entradas BNC directas soportan solo entre 20 V y 50 V: medir un primario de bobina o inyector sin atenuador 20:1 (HT201) dañará el convertidor interno.
  • Todas las pinzas de cocodrilo de masa de los canales están unidas entre sí y deben conectarse siempre al borne negativo de batería o chasis.

Preguntas frecuentes y criterios de diagnóstico

¿Por qué necesito un atenuador 20:1 al medir bobinas de encendido o inyectores?

El pico inductivo (fuerza contraelectromotriz) de desconexión del bobinado primario de encendido o inyector puede superar fácilmente los 350 V a 400 V. La entrada BNC directa de la mayoría de osciloscopios de taller o USB soporta un máximo de 35 V a 50 V. Sin un atenuador pasivo 20:1 (como el Hantek HT201), el pico destruye el circuito integrado de entrada analógica del instrumento.

¿Es mejor un osciloscopio de 4 canales o de 8 canales para diagnosis de motor?

Para comprobar sincronismo entre cigüeñal (sensor inductivo/Hall CKP) y árbol de levas (CMP), más una señal de mando de inyección o encendido, 4 canales son suficientes y ofrecen mayor velocidad de muestreo por canal. Los modelos de 8 canales (como el Hantek 1008C) destacan cuando se realiza el test de compresión relativa con pinza amperimétrica de 600 A conectada en la masa de batería junto al cilindro 1 y referencias adicionales.

¿Puedo diagnosticar redes CAN Bus con un osciloscopio de automoción de 20 MHz?

Sí. La red CAN de alta velocidad del automóvil (CAN High y CAN Low) trabaja típicamente a 500 kbps (hasta 1 Mbps en CAN FD). Con un ancho de banda de 20 MHz y muestreo de al menos 50 MSa/s puedes verificar la forma física de las tramas diferenciales (2,5 V en reposo, 3,5 V en CAN_H y 1,5 V en CAN_L) y detectar cortocircuitos o terminaciones defectuosas de 60 ohmios.
