elosciloscopio-21).Hantek (Qingdao Hantek Electronic) se ha consolidado como el fabricante de instrumentación de entrada más extendido en talleres de automoción, bancos de reparación electrónica y laboratorios domésticos en España. Su catálogo abarca cuatro familias muy diferenciadas: osciloscopios digitales de sobremesa (series DSO2000 y DSO5000P), osciloscopios USB para PC (series 6022 y 6074), analizadores de 8 canales para taller mecánico (Hantek 1008C) y equipos portátiles 3 en 1 (serie Hantek 2C/2D).
Comparativa técnica del catálogo de osciloscopios Hantek
Antes de elegir un modelo Hantek es imprescindible comprobar a qué generación pertenece su arquitectura de memoria y convertidor ADC:
| Modelo exacto | Serie / Formato | Ancho de banda | Canales | Muestreo máx. | Memoria | Diferencia clave y uso recomendado | Oferta |
|---|---|---|---|---|---|---|---|
| Banco (Serie DSO2000) | 100 MHz | 2 | 1 GSa/s | 8 Mpts | Generación actual con memoria profunda de 8 Mpts y decodificación UART/I2C/SPI/CAN/LIN | VER MEJOR PRECIO | |
| Banco + Generador AWG | 150 MHz | 2 + AWG (25 MHz) | 1 GSa/s | 8 Mpts | Añade generador arbitrario de funciones de 1 canal en el propio chasis | VER MEJOR PRECIO | |
| Banco clásico | 100 MHz | 2 | 1 GSa/s | 40 Kpts | Interfaz muy rápida y directa para reparación analógica, pero con memoria limitada a 40 Kpts | VER MEJOR PRECIO | |
| USB para PC | 20 MHz | 2 | 48 MSa/s | 1 Mpts (PC) | Chasis de aluminio económico compatible con software libre OpenHantek6022 y Android OTG | VER MEJOR PRECIO | |

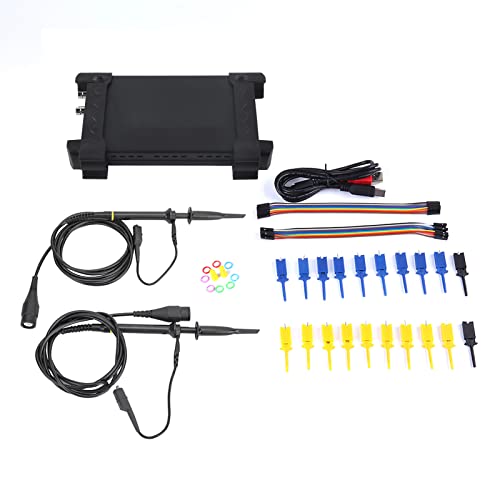

| USB Mixto (MSO) | 20 MHz | 2 analógicos + 16 lógicos | 48 MSa/s / 24 MHz | 1 Mpts (PC) | Integra analizador lógico de 16 canales compatible con PulseView (sigrok) | VER MEJOR PRECIO | |
| Automoción USB | 100 kHz | 8 + Generador | 2,4 MSa/s | 4 Kpts | 8 canales simultáneos para sensores de motor, inyección y encendido (con atenuador HT201) | VER MEJOR PRECIO | |
| Portátil de mano 3 en 1 | 70 MHz | 2 + DMM + AWG | 250 MSa/s | 6 Kpts | Osciloscopio portátil a batería + multímetro True-RMS + generador de señales | VER MEJOR PRECIO |
Modelos y accesorios Hantek destacados en Amazon
Atención a las entradas máximas en la gama Hantek
No todos los equipos Hantek admiten la misma tensión en sus conectores BNC: mientras que los modelos de banco (DSO2C10, DSO5102P) soportan hasta 300 Vrms CAT I (con masa unida a la tierra del enchufe), los modelos USB como el Hantek 1008C admiten únicamente ±20 V en entrada directa y el Hantek 6022BE/BL hasta ±35 V. En automoción, utiliza obligatoriamente el atenuador pasivo 20:1 Hantek HT201 antes de medir el primario de una bobina o un inyector.
Qué familia de osciloscopio Hantek elegir según tu trabajo
1. Serie DSO2000 (DSO2C10 / DSO2D10 / DSO2D15) frente al veterano DSO5102P

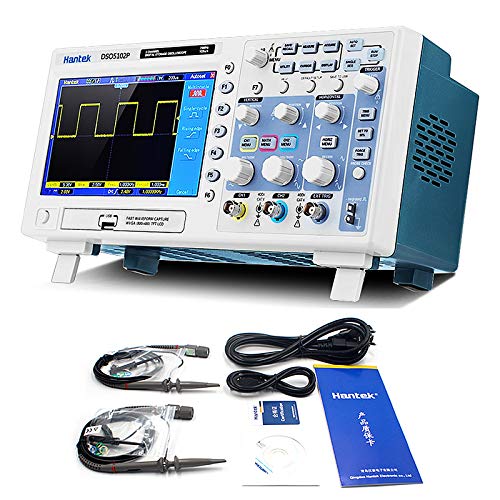

Una duda muy frecuente al consultar el catálogo de Hantek es la diferencia entre el histórico DSO5102P y los más recientes DSO2C10 / DSO2D15. En la nomenclatura de la serie DSO2000, la letra «C» indica que el equipo NO incluye generador de funciones, mientras que la letra «D» confirma que incorpora el generador arbitrario de señales (AWG de 25 MHz) integrado en el frontal; los dos últimos dígitos (10 o 15) indican 100 MHz o 150 MHz de ancho de banda. Frente a los 40 Kpts del DSO5102P, la serie DSO2000 ofrece 8 Mpts de memoria y decodificación de buses serie de serie.

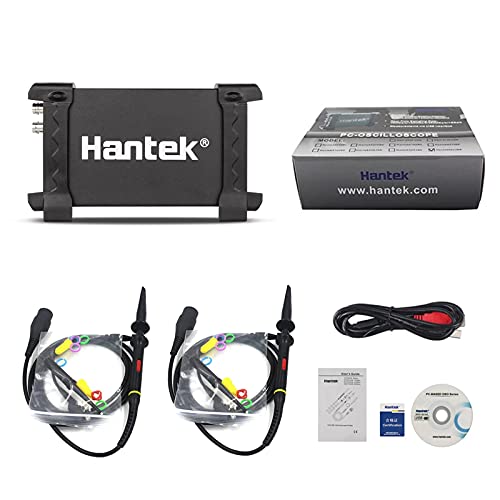

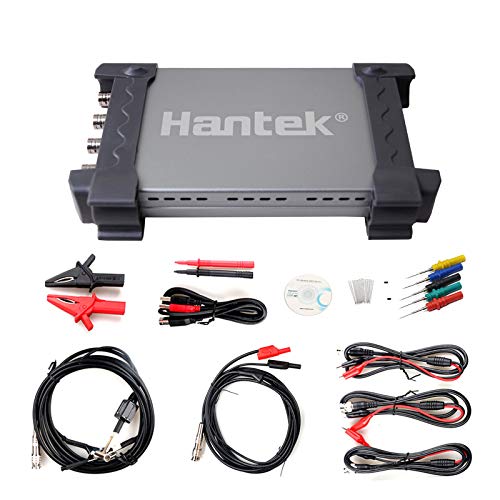

2. Gama USB y Automoción: 1008C, 6022BE y 6074BE

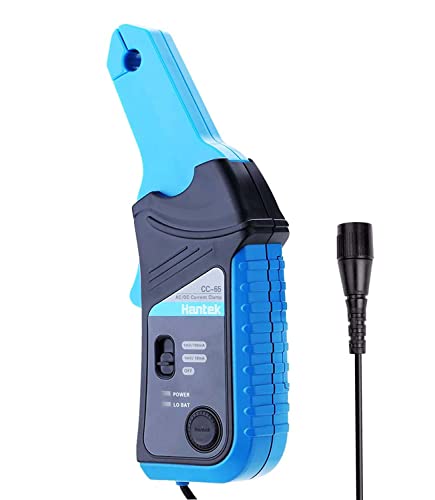

En diagnóstico de vehículos y medición asistida por ordenador, Hantek domina el segmento de entrada gracias a un ecosistema amplísimo de accesorios específicos (atenuador HT201, captador capacitivo de encendido HT25, pinzas amperimétricas CC-65 de 65 A y CC-650 de 650 A). Si necesitas aprender a medir encendido e inyección con estos equipos, revisa nuestra guía práctica: Cómo medir bobinas de encendido e inyectores con osciloscopio.
Arquitectura interna, sondas incluidas y ecosistema de software en Hantek
Para sacar el máximo partido a un instrumento Hantek conviene conocer las particularidades técnicas de su hardware y software frente a marcas de gama superior:
- Conversión ADC y solapamiento de canales: En las series de banco
DSO2000yDSO5000P, el convertidor analógico-digital alcanza 1 GSa/s en modo de canal único y se divide a 500 MSa/s por canal cuando se activan simultáneamente el Canal 1 y el Canal 2. Esto garantiza una relación de sobremuestreo de 5:1 a 100 MHz incluso con ambos canales encendidos. - Calidad de las sondas pasivas de serie (PP-80 / PP-150 / PP-200): Los equipos de banco Hantek incluyen dos sondas conmutables 1X/10X con accesorios de compensación y muelle de masa corto. Antes de realizar mediciones de flancos rápidos (SPI o PWM), es imprescindible ajustar su condensador trimmer en la salida frontal de 1 kHz.
- Compatibilidad con software libre (OpenHantek6022 y Sigrok/PulseView): Una ventaja diferencial enorme de la gama USB
Hantek 6022BE / 6022BLes su soporte nativo en proyectos de código abierto como OpenHantek6022 (en Windows, Linux y macOS) y PulseView, lo que permite utilizar decodificadores de más de 100 protocolos digitales sin depender únicamente del driver original de fábrica.
Ventajas y limitaciones reales de los osciloscopios Hantek
Puntos fuertes de Hantek
- Relación prestaciones-precio imbatible en el segmento de entrada de 100 MHz a 150 MHz y 8 Mpts de memoria (serie DSO2000).
- Catálogo líder en accesorios de automoción económicos: atenuadores 20:1

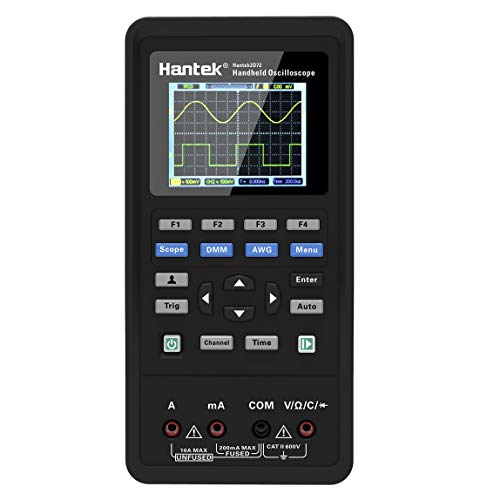

HT201, pinzas amperimétricasCC-65 / CC-650y captadores de encendidoHT25. - Modelos híbridos 3 en 1 (serie
2C/2D) que reúnen osciloscopio a batería, multímetro True-RMS y generador de funciones en un solo chasis de mano. - Amplia comunidad de usuarios, esquemas disponibles y soporte en software libre para sus modelos USB.
Limitaciones a tener en cuenta
- El software oficial de PC en los modelos USB clásicos (1008C y 6022BE) tiene una interfaz funcional pero visualmente veterana.
- El modelo histórico DSO5102P cuenta con solo 40 Kpts de memoria, por lo que para depurar tramas digitales largas es preferible el DSO2C10 o un Rigol de 24 Mpts.
- Los equipos USB de Hantek carecen de aislamiento galvánico en el puerto USB (comparten la masa del PC).
Preguntas frecuentes sobre osciloscopios Hantek
¿Qué diferencia real hay entre el Hantek DSO2C10, DSO2D10, DSO2C15 y DSO2D15?
Los cuatro modelos comparten exactamente la misma placa base, pantalla de 7 pulgadas, convertidor ADC de 1 GSa/s y memoria de 8 Mpts. La letra C significa que el equipo no lleva generador de funciones (el conector BNC trasero AWG no está operativo), mientras que la letra D incluye el generador arbitrario de 25 MHz activo de fábrica. El número final indica el ancho de banda del filtro de entrada: 10 = 100 MHz y 15 = 150 MHz.
¿Funciona el Hantek 1008C o el 6022BE en Windows 10 y Windows 11 de 64 bits?
Sí. Los controladores actuales firmados por Hantek funcionan en Windows 10 y Windows 11 (64 bits). Además, en el caso del Hantek 6022BE y 6022BL, puedes instalar el driver universal WinUSB (Zadig) y utilizar el software moderno OpenHantek6022, que ofrece una interfaz mucho más fluida y estable en sistemas actuales.
¿Se puede medir directamente la red eléctrica de 230 V AC con un osciloscopio Hantek?
Nunca conectes la pinza de cocodrilo de un osciloscopio Hantek de sobremesa (DSO5102P, DSO2C10) ni de un Hantek USB conectado a un PC con toma de tierra a la fase o al neutro de 230 V AC, ya que el negativo del BNC está unido físicamente a la tierra del edificio y provocarías un cortocircuito directo. Para medir tensiones de red utiliza siempre una sonda diferencial activa aislada.
