Para cualquier maker o desarrollador, pocas situaciones generan tanta impotencia como un sensor que deja de responder aleatoriamente o una pantalla que muestra basura digital sin motivo aparente. La revisión del código suele ser el primer paso lógico, pero cuando el software es correcto y el fallo persiste, la frustración aumenta al no poder ver lo que ocurre realmente en los cables.
La realidad física de las señales eléctricas es donde a menudo se esconden los problemas más complejos de depurar. Factores invisibles como la capacitancia parásita, un nivel de voltaje insuficiente o el ruido electromagnético pueden deformar los datos hasta hacerlos ininteligibles para el microcontrolador, situaciones que solo se hacen evidentes al visualizar la onda en tiempo real.
Analizar la integridad de estas comunicaciones permite diferenciar un error de programación de un defecto de hardware. A continuación, se detalla el procedimiento para validar buses I2C y SPI, desde la conexión de las sondas hasta la interpretación de las trazas para asegurar la fiabilidad del sistema.

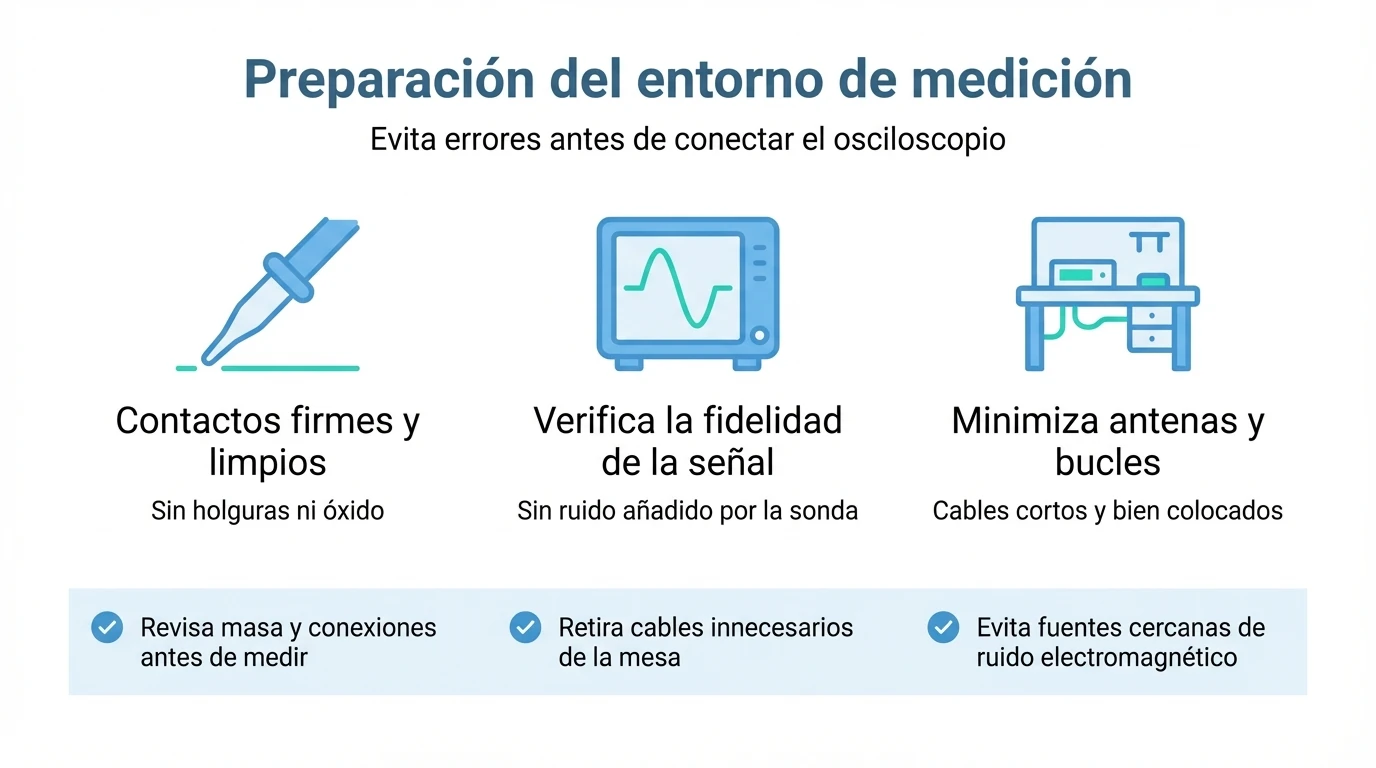

Preparación física del entorno de medición
La integridad de los datos comienza mucho antes de pulsar el botón de ‘Auto-Set’ o intentar capturar una trama. Una conexión física inestable entre la sonda y el circuito es la causa principal de lecturas erróneas, generando ruido aleatorio que no existe realmente en la señal original. Debes asegurarte de que los puntos de contacto estén limpios y firmes para evitar resistencias variables que confundan el diagnóstico.
Muchos errores de interpretación surgen al intentar decodificar protocolos complejos sobre una señal eléctrica degradada por una mala instrumentación. Antes de buscar tramas lógicas o direcciones hexadecimales, verifica que la fidelidad de la onda capturada sea óptima, garantizando que lo que ves en pantalla representa fielmente la realidad del bus.
Es fundamental recordar que cualquier elemento metálico añadido al circuito actúa como una antena o una carga. Preparar el entorno implica despejar la mesa de trabajo de cables innecesarios y asegurar que la configuración física no introduzca interferencias electromagnéticas externas que oscurezcan el problema real.
Elección de sondas y conexión de masa
El uso de sondas pasivas configuradas en atenuación 10x es imprescindible para minimizar la carga capacitiva sobre el bus de comunicaciones. Si utilizas la sonda en modo 1x, su capacitancia es mucho mayor y podría deformar los flancos de subida, alterando el comportamiento del circuito bajo prueba hasta el punto de hacerlo fallar solo cuando lo mides. Asegúrate siempre de que la configuración en la sonda coincida con la escala seleccionada en el canal del osciloscopio.
La conexión de masa es el aspecto más crítico y a menudo el más descuidado; el cable de cocodrilo largo que cuelga de la sonda forma un bucle inductivo capaz de captar gran cantidad de ruido ambiental. Para obtener mediciones precisas, especialmente si trabajas con un osciloscopio digital en señales rápidas, utiliza el muelle de masa corto conectado directamente al punto de tierra más cercano al pin de señal para mantener la referencia limpia.

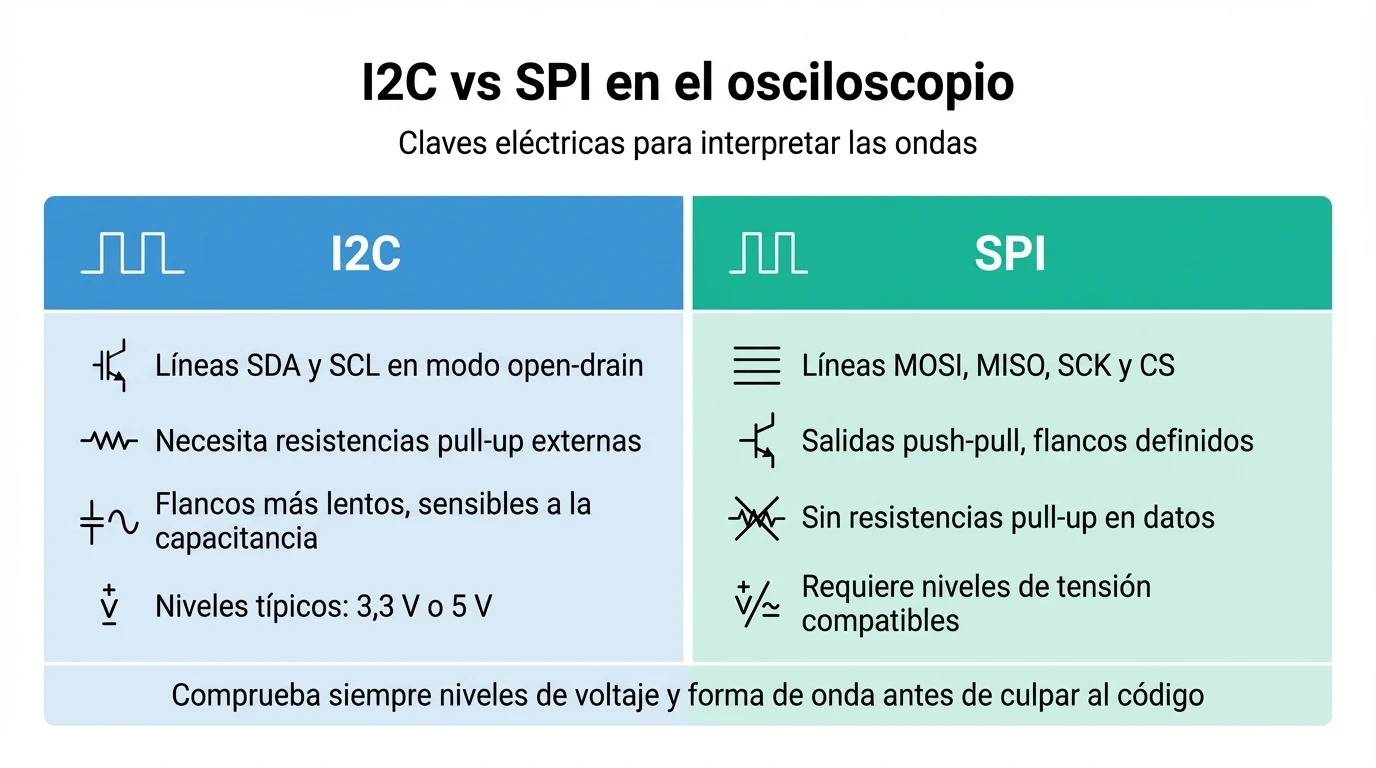

Importancia de los resistores pull-up y niveles de voltaje
En el protocolo I2C, las líneas SDA y SCL funcionan en modo open-drain, lo que significa que los chips solo pueden llevar la línea a tierra (LOW). Para volver al nivel alto, dependen exclusivamente de resistores pull-up externos, cuya ausencia o valor incorrecto impedirá que la señal alcance el voltaje necesario para ser interpretada como un uno lógico por el microcontrolador.
Por el contrario, el bus SPI utiliza salidas push-pull que conducen activamente tanto el nivel alto como el bajo, generando flancos típicamente más definidos y verticales. Es vital confirmar si tu sistema trabaja a 3.3V o 5V, ya que unos niveles de tensión intermedios o incompatibles provocarán que el dispositivo receptor ignore los comandos, aunque la forma de onda parezca correcta a simple vista.
Configuración para capturar I2C y SPI con un osciloscopio
Configurar adecuadamente tu instrumento es el paso decisivo para visualizar i2c y spi con un osciloscopio de forma efectiva y revelar la causa raíz del fallo. Si los parámetros iniciales no coinciden con la naturaleza de la señal, es muy probable que solo veas una línea plana o ruido aleatorio, dificultando cualquier intento de diagnóstico lógico.
No basta con conectar las sondas; debes preparar el equipo para esperar eventos específicos de voltaje y tiempo. Una configuración manual cuidadosa, ajustada a la velocidad y amplitud esperadas del bus, te permitirá aislar la información relevante del ruido de fondo y centrarte en los datos que realmente importan.

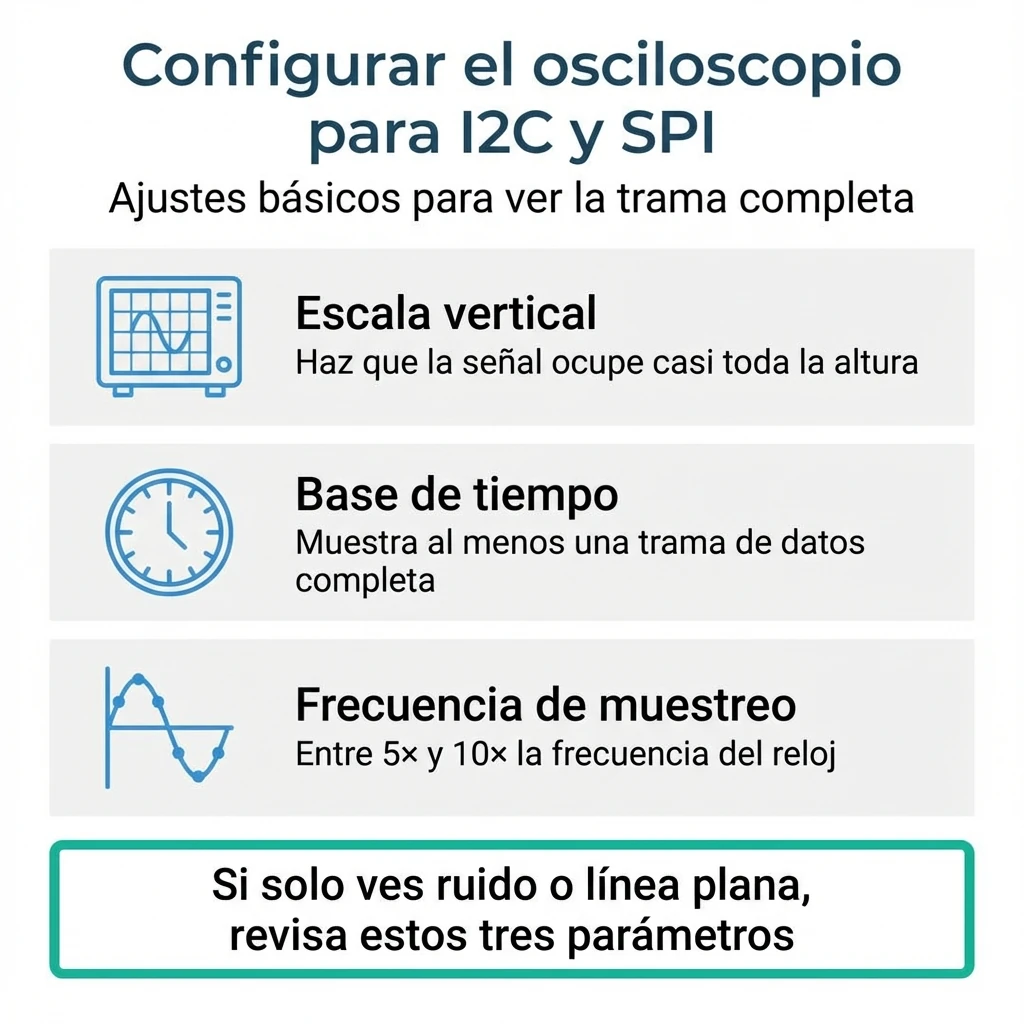

Ajustes de base de tiempo y escala vertical
Ajusta la escala vertical (Voltios/división) para que la señal ocupe la mayor parte de la altura de la pantalla sin salirse, maximizando así la resolución del convertidor analógico-digital. Una visualización demasiado pequeña oculta detalles finos como el ruido de alta frecuencia o los niveles de tensión insuficientes que podrían estar causando los fallos de comunicación intermitentes.
Respecto a la base de tiempo, busca visualizar al menos una trama completa de datos para entender el contexto de la transmisión. Es crucial mantener una frecuencia de muestreo suficiente, idealmente entre 5 y 10 veces la frecuencia del reloj del bus, para evitar el efecto de aliasing y capturar con precisión la pendiente real de los flancos de subida y bajada.
Estrategias de disparo para detener la trama correcta
El disparo o trigger es la herramienta esencial que estabiliza la imagen en la pantalla, permitiéndote examinar eventos transitorios que ocurren en milisegundos. Sin un disparo bien configurado, la onda se desplazará caóticamente, haciendo imposible el análisis de bits concretos o la detección de anomalías.
Para analizar I2C, configura el disparo en el flanco de bajada de la línea de datos (SDA) mientras el reloj (SCL) se mantiene alto, lo que corresponde a la condición de START del protocolo. Esto te asegura capturar el inicio exacto de la comunicación cada vez que el dispositivo maestro intenta hablar.
En el caso de SPI, la opción más fiable suele ser utilizar la línea de selección de chip (CS) como fuente de disparo, configurada en su flanco de activación (generalmente bajada). Establece el umbral de disparo o threshold aproximadamente al 50 % de la amplitud de la señal para asegurar una captura estable y evitar disparos falsos provocados por ruido en los niveles lógicos.
Análisis visual de fallos y calidad de la señal
Una vez capturada la trama, el trabajo consiste en evaluar la salud eléctrica de la señal más allá de los unos y ceros que el software pueda interpretar. Aunque un osciloscopio moderno puede decodificar los bits, tú debes buscar deformaciones físicas que indiquen problemas de impedancia, capacitancia excesiva o interferencias.
En teoría, una señal digital debería verse como una onda cuadrada perfecta con transiciones verticales instantáneas. En la práctica real, observarás curvas, pendientes y oscilaciones; tu objetivo es determinar si estas imperfecciones están dentro de los márgenes tolerables o si están comprometiendo la integridad de los datos y causando los errores en tu proyecto.
Identificación de problemas de tiempos de subida en I2C
El problema más frecuente en I2C es la aparición de señales con forma de ‘aleta de tiburón’, donde el voltaje sube lentamente debido a una alta capacitancia en el bus o a resistores de pull-up demasiado débiles. Si la señal no llega al nivel alto antes de que el reloj marque la lectura, el dato se perderá irremisiblemente.
Debes medir el tiempo de subida (rise time) entre el 30% y el 70% de la amplitud y verificar que cumple con las especificaciones del modo utilizado:
| Modo I2C | Frecuencia máx. | Tiempo de subida máx. |
|---|---|---|
| Estándar (Standard Mode) | 100 kHz | 1000 ns |
| Rápido (Fast Mode) | 400 kHz | 300 ns |
Visualmente, también puedes identificar el bit de reconocimiento (ACK) en la trama. Este ocurre cuando el dispositivo esclavo fuerza la línea SDA a nivel bajo en el noveno ciclo de reloj; si la línea permanece alta (NACK), indica que el dispositivo no ha respondido, posiblemente porque la señal degradada no fue interpretada correctamente como una dirección válida.
Detección de glitches y errores de fase en SPI
En los buses SPI, presta especial atención a los glitches o picos estrechos que pueden aparecer en las líneas de datos debido a acoplamientos capacitivos de líneas vecinas (crosstalk). Estos transitorios rápidos a menudo son interpretados erróneamente como bits adicionales por el receptor, corrompiendo el mensaje completo y desplazando los datos subsiguientes.
Otro punto crítico es la alineación de fase entre el reloj y los datos. Verifica visualmente que los niveles en las líneas MOSI o MISO sean estables antes de que llegue el flanco activo del reloj (SCK). Si los cambios de datos coinciden exactamente con el flanco de reloj, es muy probable que tengas una configuración incorrecta de CPOL y CPHA, lo que causa errores de lectura aleatorios.
Particularidades de medición en Arduino y ESP32
Al trabajar con plataformas de desarrollo como Arduino o ESP32, es una práctica común confiar en los resistores de pull-up internos activados por software para simplificar el circuito. Sin embargo, sus valores suelen ser demasiado altos (entre 30kΩ y 50kΩ), resultando insuficientes para buses I2C rápidos o cables de cierta longitud, lo que obliga a añadir resistencias externas de menor valor para garantizar flancos limpios.
Ten muy presente la diferencia fundamental de voltaje: un ESP32 opera a 3.3V, mientras que un Arduino UNO clásico trabaja a 5V. Conectar ambos directamente no solo deforma la señal visible en el osciloscopio debido a la disparidad de niveles, sino que puede dañar el chip de menor voltaje. En estos casos, el uso de conversores de nivel lógico es imprescindible para igualar las referencias y obtener una comunicación fiable.
Corrección de errores habituales en buses de comunicación
Si diagnosticas flancos de subida lentos en tu osciloscopio, la solución inmediata suele ser reducir la resistencia de pull-up (sin exceder la corriente máxima del pin) o bajar la frecuencia del reloj para dar tiempo a la señal a estabilizarse. Revisa también el trazado físico: acortar los cables y alejar las líneas de datos de fuentes de ruido como motores o fuentes conmutadas mejora drásticamente la calidad de la onda.
Antes de asumir que el fallo está en el código, aplica estas correcciones físicas para sanear la señal:
- Añadir condensadores de desacople de 100nF cerca de los pines de alimentación de cada chip.
- Insertar resistencias en serie (22Ω – 47Ω) en líneas SPI para amortiguar el sobreimpulso o ringing.
- Asegurar una referencia de masa sólida y común entre todos los dispositivos y el instrumento de medida.
La validación física de las comunicaciones serie transforma el proceso de depuración, permitiendo pasar de las suposiciones a las certezas eléctricas. Al confirmar que los tiempos de subida y los niveles lógicos cumplen con las especificaciones del protocolo, se descartan gran parte de los errores aleatorios que afectan a los prototipos electrónicos, garantizando un funcionamiento estable a largo plazo.
Dominar el uso del osciloscopio para estas tareas no solo resuelve la avería actual, sino que mejora el diseño de futuros circuitos. Prestar atención a detalles como la calidad del cableado o la correcta configuración de los disparos asegura que la transmisión de datos entre el microcontrolador y sus periféricos sea robusta, independientemente de la complejidad del proyecto.
