A menudo, el entusiasmo por conectar sensores y programar las primeras líneas de código se frena en seco cuando el circuito no responde como debería y el monitor serie solo devuelve silencio o caracteres extraños. En esos momentos de frustración, donde el comportamiento del hardware parece un misterio invisible, es habitual sentir que se trabaja a ciegas, intentando adivinar si el fallo está en la lógica del programa o en una conexión física defectuosa.
La electrónica digital, aunque se base en ceros y unos teóricos, ocurre en un mundo analógico lleno de ruido, rebotes y tiempos de subida imperfectos que solo se pueden entender visualizándolos. Para el estudiante o el aficionado que quiere dar el salto desde el parpadeo de un LED a la comunicación compleja entre dispositivos, contar con instrumentos de medida capaces de representar la realidad de la señal se convierte en el paso decisivo para avanzar en el aprendizaje.
Determinar qué especificaciones son realmente necesarias para depurar estos sistemas evita gastar dinero en funciones superfluas o, peor aún, comprar un equipo incapaz de mostrar los detalles críticos. A continuación, analizamos los criterios técnicos exactos para elegir una herramienta que se ajuste a las velocidades y particularidades de las placas de desarrollo más utilizadas hoy en día.
Requisitos técnicos del osciloscopio para proyectos con Arduino y ESP32
Elegir un equipo de medida no es cuestión de buscar el más caro, sino de entender qué métricas físicas limitan la capacidad de ver lo que realmente ocurre en tu circuito. Muchos principiantes cometen el error de fijarse únicamente en el diseño exterior o en el tamaño de la pantalla, ignorando que la fidelidad de la señal depende de parámetros internos que definen la precisión temporal y vertical. Si las especificaciones no acompañan, el instrumento podría suavizar los bordes de una señal digital rápida, ocultando el ruido o los picos de tensión que están provocando reinicios en tu microcontrolador.

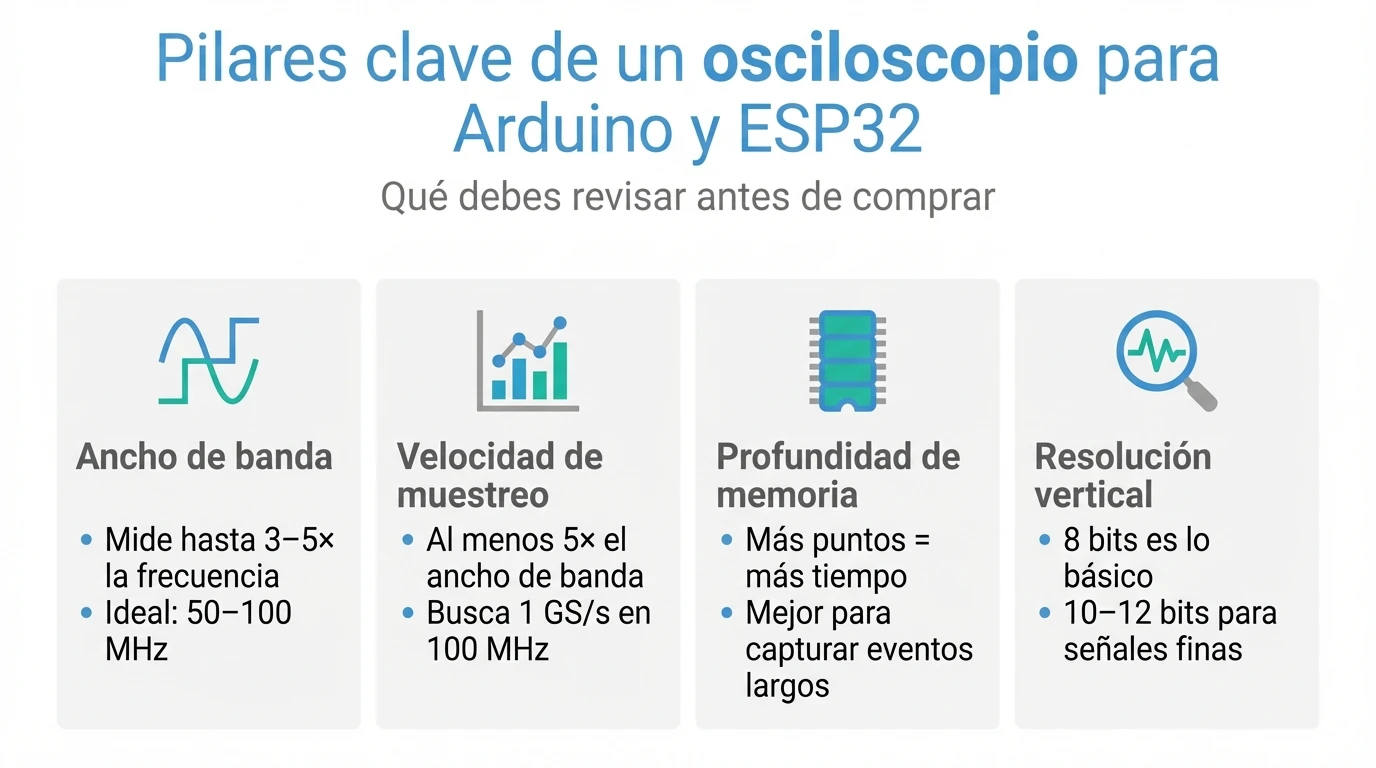

Para trabajar con electrónica digital moderna, donde las velocidades de conmutación son elevadas, necesitas un equipo que pueda reaccionar a los cambios de tensión con suficiente rapidez. Existen cuatro pilares fundamentales que determinan la calidad de la captura: el ancho de banda, la velocidad de muestreo, la profundidad de memoria y la resolución vertical. Un equilibrio correcto entre estos factores te permitirá depurar desde un simple parpadeo de LED hasta buses de comunicación complejos, mientras que un equipo descompensado te mostrará una versión distorsionada de la realidad.
Ancho de banda y frecuencia de muestreo recomendados
El ancho de banda define la frecuencia máxima que el osciloscopio puede medir sin atenuar significativamente la señal, pero en el mundo digital esto tiene un matiz importante. Una señal cuadrada de 10 MHz, típica en un bus SPI rápido, está compuesta por una frecuencia fundamental y múltiples armónicos impares que dan forma a sus bordes verticales. Si el ancho de banda es justo el de la frecuencia de la señal, verás una onda casi senoidal en lugar de cuadrada; por ello, se aplica la regla de buscar un ancho de banda de al menos 3 a 5 veces la frecuencia fundamental.
Para la inmensa mayoría de proyectos con Arduino y ESP32, donde las señales PWM o comunicaciones raramente superan unas pocas decenas de megahercios en sus componentes principales, un ancho de banda de 50 a 100 MHz es el estándar ideal. Bajar de esta cifra puede comprometer la visualización de los tiempos de subida en señales rápidas, impidiéndote ver si un flanco es lo suficientemente limpio para ser interpretado como un uno lógico o si tiene rebotes peligrosos.
Sin embargo, el ancho de banda no sirve de nada sin una frecuencia de muestreo (sample rate) acorde, que es la velocidad a la que el convertidor analógico-digital toma datos. La teoría de Nyquist exige el doble del ancho de banda, pero para reconstruir fielmente los detalles de una señal digital se recomienda una tasa de al menos 5 veces el ancho de banda del equipo:

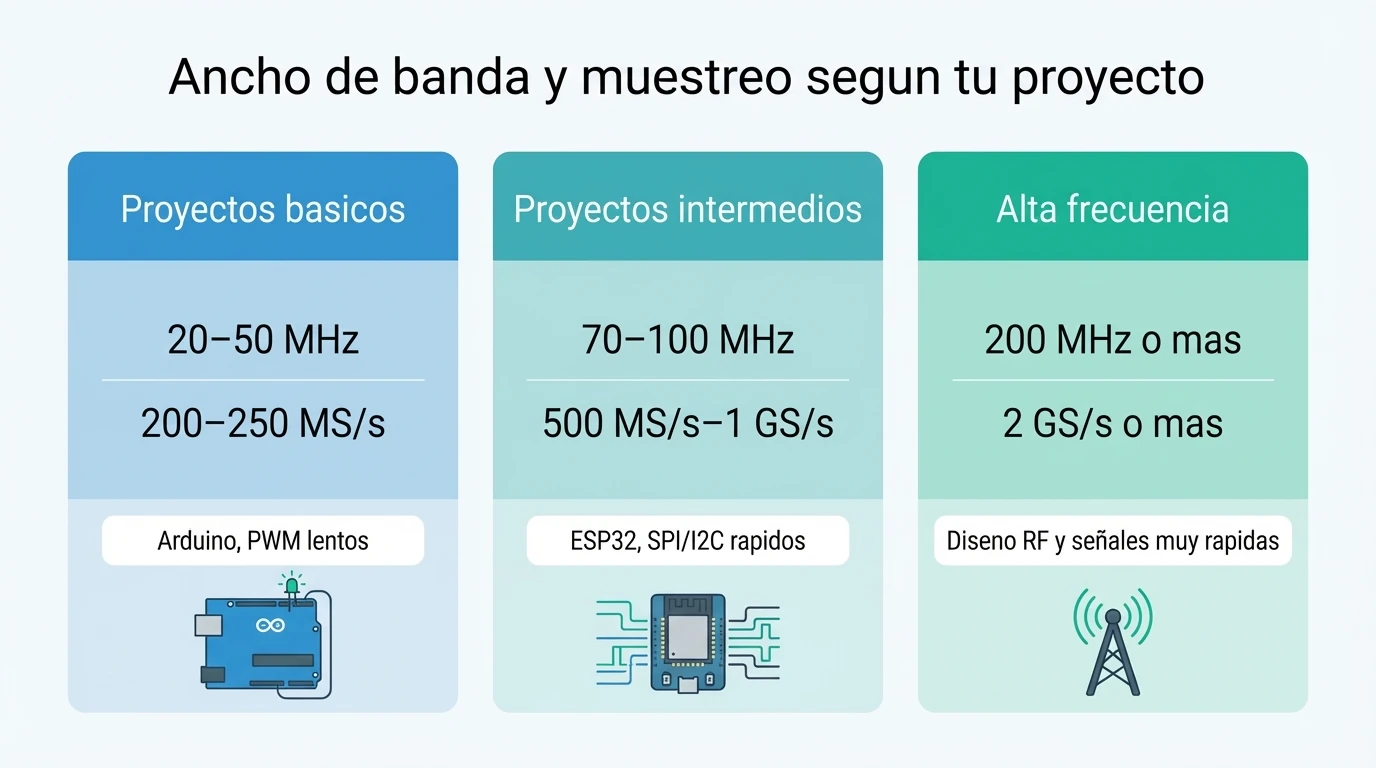

| Ancho de banda | Muestreo mínimo recomendado | Uso típico |
|---|---|---|
| 20 – 50 MHz | 200 – 250 MS/s | Arduino básico, PWM lentos |
| 70 – 100 MHz | 500 MS/s – 1 GS/s | ESP32, buses SPI/I2C rápidos |
| 200 MHz+ | 2 GS/s+ | Diseño de alta frecuencia, RF |
Si la frecuencia de muestreo es insuficiente, sufrirás el efecto de aliasing, donde el osciloscopio muestra una forma de onda falsa de menor frecuencia que la real. Para un equipo de 100 MHz, deberías buscar siempre especificaciones que ofrezcan 1 GS/s (mil millones de muestras por segundo) en tiempo real, asegurando así que cada transición de 0 a 3,3 V o 5 V quede registrada con la máxima fidelidad posible.
Importancia de la resolución vertical y el número de canales
La cantidad de canales es una decisión estratégica que depende directamente de los protocolos de comunicación que planees utilizar. Aunque para verificar una salida PWM o el estado de un pin digital un solo canal es suficiente, la depuración de sistemas embebidos suele requerir la comparación de señales. Para analizar protocolos síncronos como I2C o SPI, necesitas ver simultáneamente la línea de reloj y la de datos, lo que hace indispensable contar con un mínimo de dos canales; intentar depurar estos buses ‘a ciegas’ o canal por canal es prácticamente imposible.
Subir a cuatro canales es un lujo muy útil si necesitas monitorizar la relación entre sensores de entrada y actuadores de salida al mismo tiempo, o para ver múltiples líneas de un bus paralelo. No obstante, para el usuario medio de Arduino o ESP32, dos canales cubren el 90 % de las necesidades habituales, permitiendo contrastar la señal de entrada con la respuesta del sistema o realizar disparos (triggers) complejos basados en una segunda señal.
En cuanto a la calidad de la medida, la mayoría de osciloscopios digitales estándar ofrecen una resolución vertical de 8 bits. Esto es suficiente para ver estados lógicos (alto/bajo) y formas de onda generales, pero puede quedarse corto si necesitas analizar ruido en sensores analógicos o pequeñas fluctuaciones en la alimentación. Si tu objetivo es refinar la lectura de un sensor de temperatura o medir rizados muy pequeños, un osciloscopio de 10 o 12 bits te permitirá hacer zoom vertical sin que la señal se pixele, revelando detalles sutiles que los 8 bits enmascaran.
Ventajas de los osciloscopios USB frente a los de sobremesa

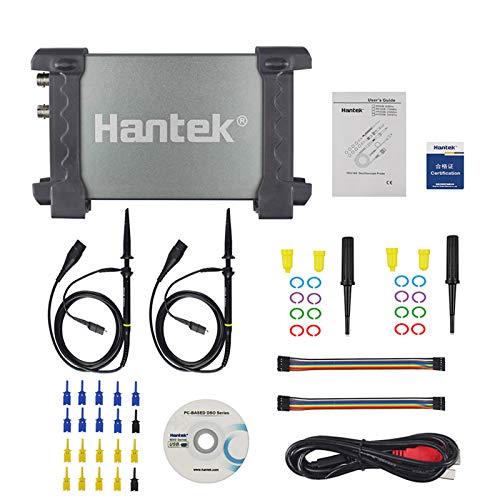

Esta es la primera gran duda que surge al equipar un taller: ¿conviene invertir en una unidad portátil que dependa del ordenador o es mejor un equipo autónomo tradicional? Los osciloscopios USB han ganado mucha tracción porque eliminan el coste de la pantalla y la fuente de alimentación, ofreciendo prestaciones de hardware muy decentes a un precio reducido. Son ideales si dispones de poco espacio en tu mesa de trabajo o si necesitas portabilidad para realizar mediciones de campo con un portátil, aprovechando además la facilidad para exportar datos y capturas directamente al PC.
Sin embargo, la dependencia del software de control en el ordenador puede ser un arma de doble filo. La experiencia de uso en un osciloscopio de sobremesa es inmediata: giras una perilla física y la escala cambia al instante, sin latencia ni menús desplegables con el ratón. Esta respuesta táctil es fundamental cuando estás depurando un circuito en tiempo real y necesitas ajustar rápidamente el disparo o la posición de la onda mientras mantienes las sondas en su sitio con la otra mano.
La elección entre uno y otro formato suele depender más del flujo de trabajo y del entorno que de las especificaciones puras:

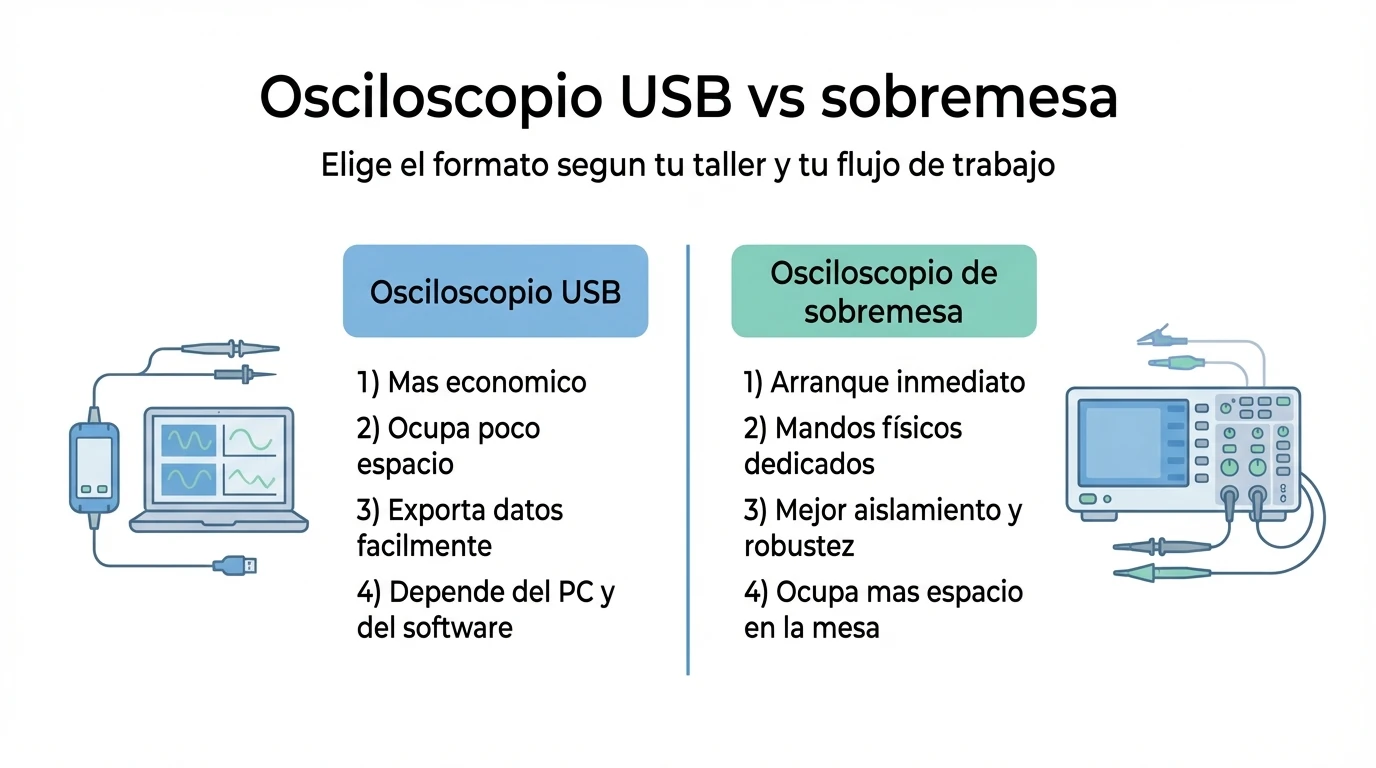

| Característica | Osciloscopio USB | Osciloscopio de Sobremesa |
|---|---|---|
| Interfaz | Ratón/Teclado (Software PC) | Perillas y botones físicos dedicados |
| Espacio | Mínimo (caja pequeña) | Ocupa un lugar fijo y voluminoso |
| Aislamiento | Comparte tierra con el USB del PC | Suele tener mejor aislamiento y tierra propia |
| Arranque | Lento (requiere encender PC y software) | Inmediato (listo en segundos) |
Si estás empezando y tu presupuesto es ajustado, un modelo USB te dará acceso a funciones avanzadas como decodificación de protocolos por una fracción del precio. Por el contrario, si planeas pasar muchas horas frente al instrumento, la ergonomía, la robustez y la independencia de un equipo de sobremesa compensan con creces la inversión adicional y el espacio que ocupa.
Configuración para medir señales en placas Arduino y ESP32
Las placas de desarrollo actuales presentan un escenario mixto en cuanto a niveles de tensión que debes respetar para no dañar ni el circuito ni la medida. Mientras que un Arduino Uno clásico trabaja con lógica de 5 V, los microcontroladores más modernos y potentes como el ESP32 o el ESP8266 operan a 3,3 V. Configurar incorrectamente la escala vertical puede hacer que una señal de 3,3 V parezca ruido de fondo si estás en una escala de 5 V/división, o que se salga de la pantalla si la sensibilidad es demasiado alta.
Otro aspecto vital es la configuración del acoplamiento de entrada. Para señales digitales y PWM, debes usar siempre el acoplamiento en corriente continua (DC), ya que te interesa ver el nivel absoluto de tensión respecto a masa (0 V). Si por error usas el acoplamiento AC, el osciloscopio eliminará la componente continua y centrará la señal en pantalla, ocultando si el nivel bajo de tu pin digital está realmente en 0 V o si está flotando peligrosamente alto.
Finalmente, dominar el sistema de disparo (trigger) es esencial para detener la imagen en el momento exacto. En señales repetitivas como un PWM, el modo ‘Auto’ suele funcionar bien, pero para capturar una trama de datos que ocurre solo una vez al pulsar un botón, deberás configurar el modo ‘Normal’ o ‘Single’. Esto asegura que el osciloscopio espere pacientemente a que la señal cruce el umbral definido antes de dibujar la onda, permitiéndote analizar eventos fugaces que de otra forma pasarían desapercibidos.
Profundidad de memoria y análisis de PWM
La profundidad de memoria se mide en puntos y determina cuánto tiempo de señal puedes capturar manteniendo una alta frecuencia de muestreo. En proyectos con ESP32, donde la frecuencia del PWM puede configurarse hasta 40 MHz para aplicaciones específicas, la memoria se llena en milisegundos. Si tu osciloscopio tiene poca memoria (‘memory depth’), al intentar capturar un periodo largo de tiempo, el equipo se verá obligado a reducir la velocidad de muestreo, perdiendo los detalles finos de la señal.
Imagina que quieres analizar una secuencia de comunicación infrarroja o un tren de pulsos que dura varios segundos. Con una memoria profunda (por ejemplo, 10 Mpts o más), puedes capturar todo el evento y luego hacer zoom en un solo pulso de microsegundos para ver su forma perfecta. Con una memoria corta, al hacer zoom solo verás una línea borrosa o puntos desconectados, ya que el osciloscopio no tuvo espacio suficiente para guardar toda la información detallada de ese intervalo largo.
Selección de sondas y reducción de ruido eléctrico
El cable que conecta tu circuito al instrumento es tan crítico como el aparato en sí mismo; una mala sonda puede actuar como una antena de ruido o un filtro que suaviza la señal. Para la mayoría de trabajos con microcontroladores, debes utilizar las sondas en modo atenuación 10x. Esta configuración aumenta la impedancia de entrada y reduce la carga capacitiva sobre el circuito, evitando que la propia medida altere el funcionamiento del pin que estás observando, algo vital en señales de alta frecuencia.
El ruido eléctrico suele ser el mayor enemigo al medir señales de baja tensión, y a menudo es culpa de una mala técnica de conexión a masa. El cable de cocodrilo largo que traen las sondas crea un bucle inductivo grande que capta interferencias electromagnéticas del entorno (como el WiFi del propio ESP32). Para mediciones limpias en señales rápidas o sensibles, retira el gancho y el cable de masa de la sonda y utiliza el muelle de masa corto que suele venir en la bolsa de accesorios, conectándolo al punto de tierra más cercano posible al punto de medida.
Opciones de compra recomendadas según el nivel del usuario
El mercado actual ofrece soluciones para todos los bolsillos, pero es importante saber qué estás sacrificando en cada escalón de precio. En la gama de entrada (por debajo de 150 €), reinan los osciloscopios portátiles básicos y algunos modelos USB sencillos. Estos equipos suelen tener un ancho de banda limitado (20-50 MHz) y una tasa de muestreo justa, siendo herramientas perfectas para aprender, verificar si un pin está enviando señal o medir frecuencias bajas, aunque sufrirán para mostrar con precisión los flancos de un ESP32 rápido.
Si puedes estirar el presupuesto a la gama media (250 € – 400 €), accedes al punto dulce para el maker avanzado. Aquí encuentras osciloscopios de sobremesa de marcas reconocidas con 2 o 4 canales, 100 MHz de ancho de banda real y 1 GS/s de muestreo. Estos equipos suelen incluir decodificación de protocolos (UART, I2C, SPI) gratuita o desbloqueable, pantallas más grandes y una profundidad de memoria que permite depuraciones complejas sin frustraciones.
Finalmente, la opción del mercado de segunda mano puede ser tentadora para acceder a equipos profesionales antiguos de marcas legendarias. Aunque ofrecen una calidad de construcción analógica superior y un ruido muy bajo, suelen ser voluminosos, carecen de conectividad USB fácil y sus ventiladores pueden ser ruidosos. Para proyectos modernos con Arduino, a menudo es más práctico un equipo digital moderno de gama media que un ‘tanque’ analógico de hace veinte años, salvo que tengas necesidades muy específicas de bajo ruido.
Seleccionar la herramienta adecuada implica equilibrar el presupuesto con las necesidades reales de frecuencia y captura que exigen los microcontroladores modernos. Un osciloscopio para proyectos con Arduino y ESP32 no necesita ser el más costoso del mercado, pero sí debe garantizar un ancho de banda y una tasa de muestreo que respeten la integridad de las señales digitales rápidas.
Antes de adquirir tu equipo, revisa que la profundidad de memoria y los tipos de disparador se ajusten a los protocolos que planeas depurar. Invertir en una resolución vertical suficiente y en sondas de calidad te ahorrará horas de frustración frente a circuitos que parecen fallar sin motivo aparente, permitiéndote visualizar la realidad eléctrica de tus diseños.
